根據客戶建議對OCAD光學自動設計程序(2012版)更新升級說明如下：
1. 建立系統光譜波長範圍數據的提示
為加強對紅外光學系統進行薄透鏡自動設計的适應能力。在單透鏡自動設計時，程序中增加了首先建立系統光譜波長範圍數據的提示。隻有先建立起系統光譜波長範圍數據後才便于選擇有關紅外材料的玻璃庫。另外由于一般對紅外系統不使用膠合透鏡，為此在進行膠合透鏡設計時程序做了必要提醒，但程序不拒絕使用膠合透鏡。
1-1. 單透鏡設計

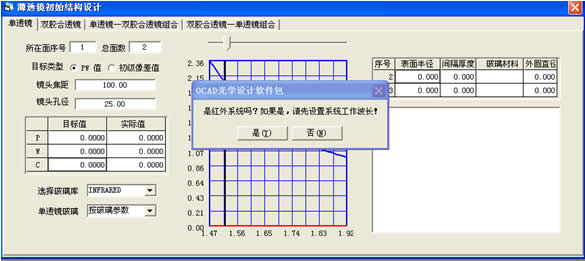

在進行紅外光學系統（波段最小波長大于2.0μ時）如果沒有事先設置系統波長範圍在選擇紅外光線材料時，程序會提示首先設置系統波長範圍才便于選擇玻璃材料，并自動轉入設置系統波長範圍狀态。如圖1所示。

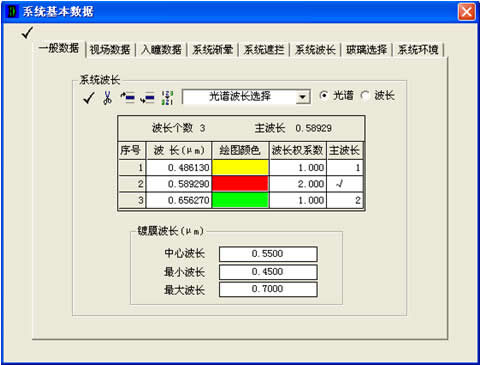

緊接着程序會自動彈出設置系統波長的窗體
完成系統波長設置後在繼續進行薄透鏡設計。
1-2. 膠合透鏡設計

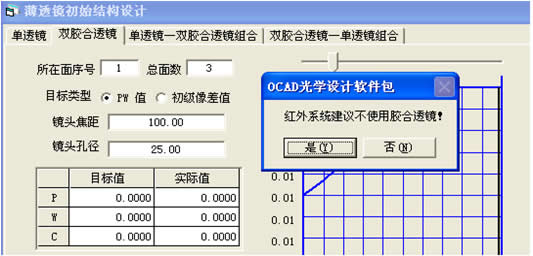

如果對紅外系統進行帶膠合透鏡的設計時，程序會提示如下圖。如果不适用膠合透鏡，回答“是”，如果堅持使用則回答“否”即可。
2. 選取任一變焦位置定焦化處理
在進行變焦系統計算時，為避免每次計算量過大，或者需要重點計算和評價變焦系統某一具體變焦位置時，程序可以隻計算指定變焦位置數據，甚至可以在凸輪曲線計算時指定上百個點中任一變焦位置以定焦形式計算系統像差數據。

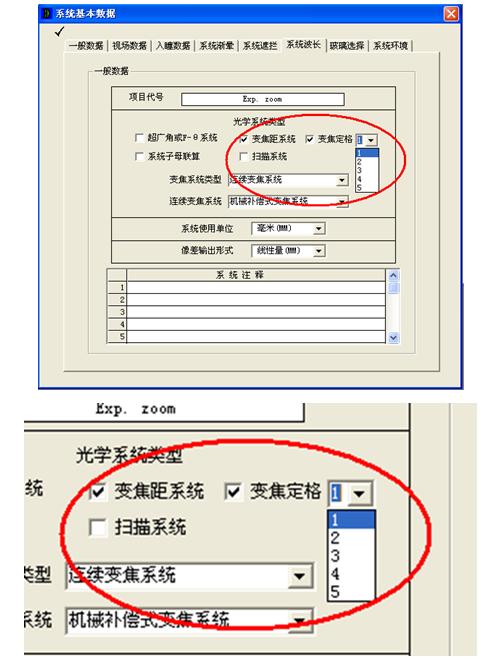

2-1 根據輸入數據規定的變焦位置選擇其中自動位置計算像差，可根據下圖選擇指定位置。此時程序保持變焦文件，可以反複選擇不同變焦位置計算。

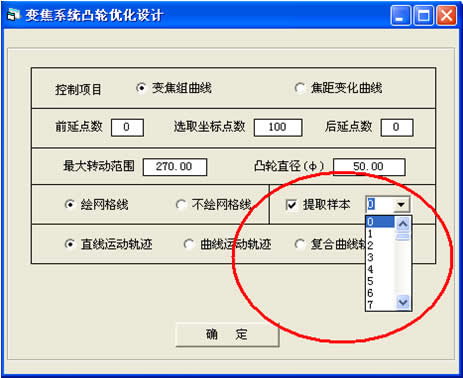

2-2 通過凸輪曲線設計界面從可計算的凸輪計算點中指定要計算的變焦系統變焦位置的固定點位置。選擇後程序會自動生成對應變焦位置的定焦數據并自動打開所生成的文件便于計算。
3. 系統熱環境分析計算
OCAD可以對系統進行熱環境分析計算，計算同時對設置的各種不同環境進行像差分析和計算。但這是所花費的時間較長，為簡化計算可以對指定環境進行計算。方法如下。

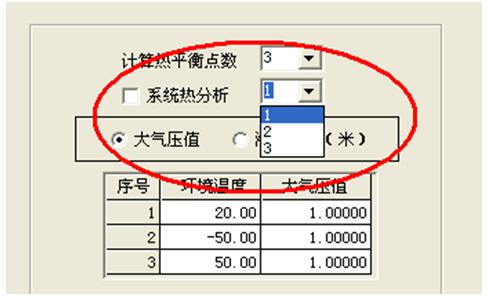

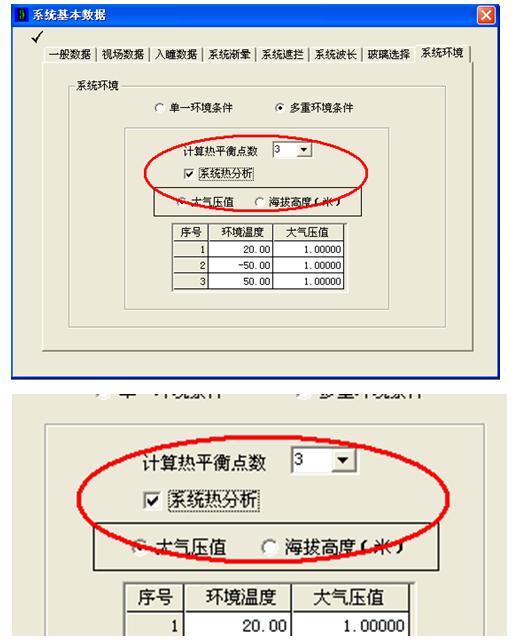

當選擇“系統熱分析”時，每次都要全部計算各種不同環境條件，如果放棄選擇“系統熱分析”時，如下圖，此時就可選擇隻計算指定環境條件的像差數據。
4. 把鏈接到其他光學程序後數據返回功能

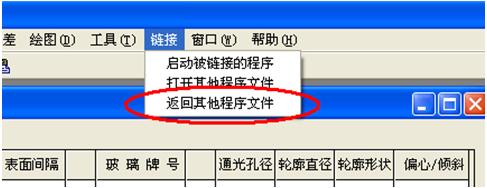

為了和其他光學程序互動鏈接，在OCAD 程序界面內自動轉換成其他光學程序（CodeV、Zemax或 OSLO），利用其他程序進行優化或其他計算或評價後可以把其他程序運算後的新數據自動返回OCAD程序。使用時隻要利用“鏈接”菜單中“返回其他程序文件”即可把由其他程序修改後的最後數據轉移回來繼續利用OCAD程序完成其他工作。
5. 光栅面

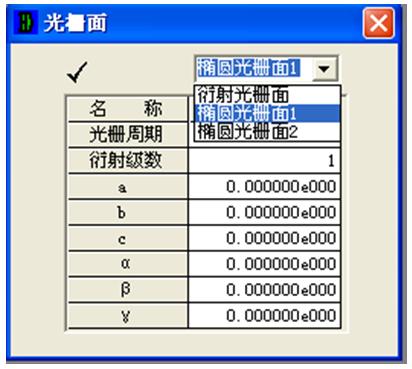

在系統表面面型中新加了“光栅面”的功能，對應ZEMAX 程序中的“Elliptical Grating 1”、 “Elliptical Grating 2” 以及“Diffraction Grating” 三種光栅面型。在OCAD中隻要在 “表面面型”菜單內選擇“光栅面”然後出現“光栅面”小窗體，然後可以在其中進一步選擇具體哪種光栅類型。建立的數據可以和ZEMAX程序互相轉換。
6. 衍射面
衍射面是一種利用光的衍射原理制作的一種特殊面型。衍射面是在一般普通面型基礎上，以原來面型作基底，附加了一層環帶式衍射面，環帶的位移量為以衍射級為單位的波長數。為衍射面作基底的基面可以是球面也可以是各種非球面。衍射面的面型公式為
式中： H為表面口徑實際值，h為孔徑高度規化系數，P為衍射級。
由于衍射面比一般普通面型（基底面型）有多了一些參數，而且利用環帶位移改變光程長度有利于消色差，為此衍射面有着較強的像差平衡能力，可以大幅度的簡化系統結構。這種面型多用于紅外光學系統。

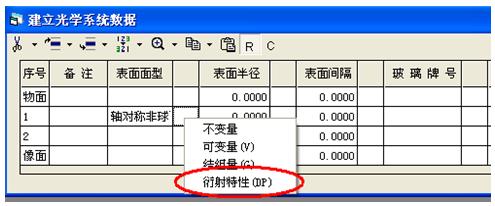

在CodeV程序中把衍射面定義在表面屬性的“衍射屬性”內，在ZEMAX程序中利用表面面型的二元光學“Binary 2”。在OCAD程序中則利用表面類型選擇框，。在“表面類型”後面定義“不變量”或“可變量”的菜單內有“衍射特性（DP）”選項，選擇後界面出現“衍射特性”小窗口。在選擇了衍射特性後不影響原來的“可變量”等選擇，隻是在原來的選擇标記前加“DP”字樣，如“DPV”。

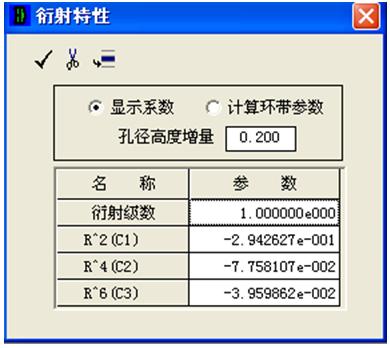

通過該窗口即可設置衍射特性多項式的各項系數。如下圖。

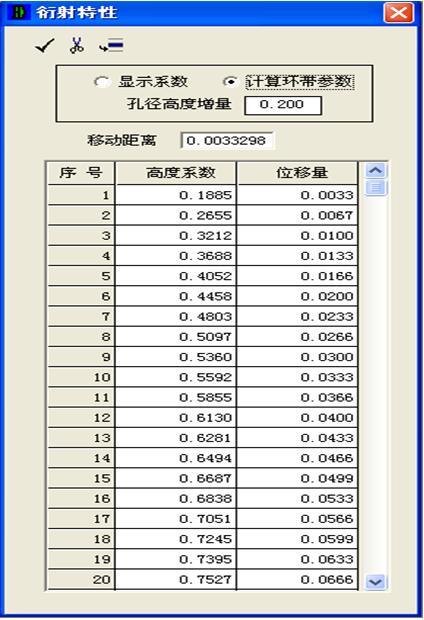

由圖可以填寫相應數據。集中中心波長以納米為單位。其餘參數依表填寫。數據填寫完畢即可借用CodeV程序或ZEMAX程序進行優化。優化完成後可以通過以上窗體內的“顯示環帶”選擇按鈕顯示衍射面的各環帶的位移半徑值及相應位移量，如下圖。
有了衍射面環帶半徑值就可計算衍射面面型坐标。在計算面型坐标前還必須設置面型坐标增量，窗體上給出的增量默認值為0.2mm，具體計算時還可另外填寫。

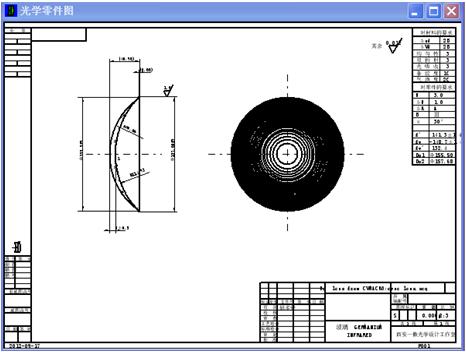

接着就可以自動繪制具有衍射面的光學零件圖如下。
此外還可以以圖紙的形式給出衍射面環帶半徑分布值，供參考。

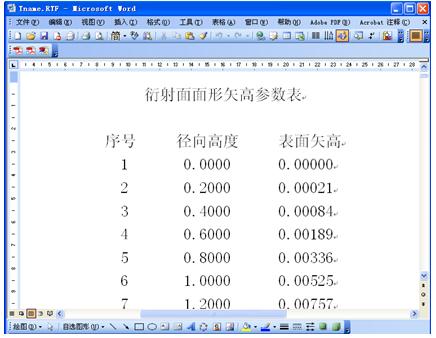

該數據可以利用OCAD與 Word程序自動鏈接功能出現word文檔形式便于打印。利用該表數據即可用以零件加工。
該功能可以和CodeV程序或ZEMAX程序自由轉換，當然也可以在CodeV程序或ZEMAX程序上設計完成後利用OCAD程序自動繪制光學零件圖及其他數據顯示。
注：由于ZEMAX程序的衍射面數學模型與CodeV的結構不同，目前通過ZEMAX程序鏈接過來的數據繪制光學零件圖功能尚未開通。
7. 其他某些功能的改進
在7月份上海培訓班上有客戶反映在修改系統數據文件時，當鼠标不慎點到玻璃材料時，會是玻璃材料變空格，此次修改中做了修正，避免的這種情況的發生。

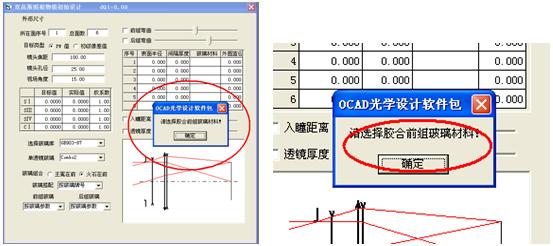

在進行雙高斯鏡頭自動設計時，在還沒有指定玻璃材料時向下走，程序走不下去，此次修改中程序做了提示，避免操作不到位一起的故障。
以上說明僅供參考，詳細使用方法見使用說明書。
|
