概述
一個理想的單色點光源發射的光是完全相幹光。但實際物理光源不是點源，總是具有一定的空間尺度并包含衆多輻射單元，其發出的光也非嚴格的單色光,其光譜具有一定寬度，這種光即部分相幹光。産生部分相幹光主要有三種方法：
（1）降低激光的相幹性來獲得部分相幹光。用動态散射體降低激光的相幹性，通過控制散射體的性質來控制散射體後光束的相幹性。（2）利用Van-Citter-Zernike定理使擴展光源發出的非相幹光成為部分相幹光。（3）将一些互不相幹的激光本征模疊加來産生部分相幹光束。
系統描述

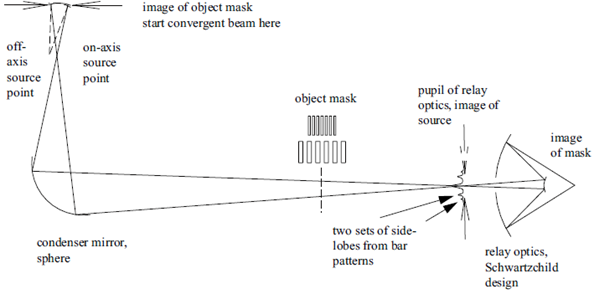

本例介紹了如何上述第二種方法來實現部分相幹光的建模。如圖1所示，整體結構是一個科勒照明系統。一個聚光元件将非相幹光源傳遞到轉像透鏡的入瞳處。非相幹光源照亮物體掩膜面，并在最後的像面上得到适當放大的像。為了對光束合理采樣，光源放在物體掩膜的共轭面處，以便光源具有一定的尺寸，而不是理想點光源。對于具有一定尺寸的光源，它所成的像就是部分相幹的。當光源大到可以填滿轉像透鏡入瞳時，其所成的像就将是非相幹的。
圖1.部分相幹光建模示意圖
部分相幹光的建模過程為：将光源看作無數的點光源，每個點光源通過系統成像，并在成像面上進行非相幹疊加。因為點光源發出的光線要通過整個系統，所以點光源的數目一定要盡量小。一個完整的相幹系統隻需要一個點光源，而部分相幹系統可能需要10個，而非相幹系統差不多要求50個。
模拟結果

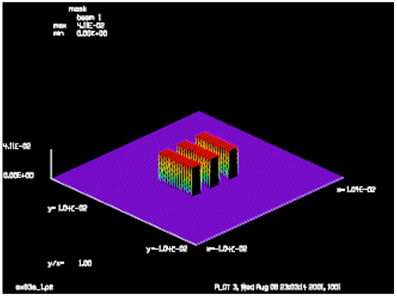

圖1.object mask的初始分布
圖2.完全相幹時點光源在轉像透鏡入瞳處所成的像

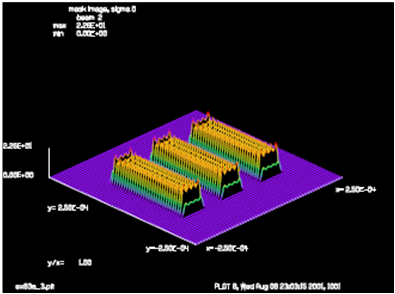

圖3.完全相幹時object mask所成的像

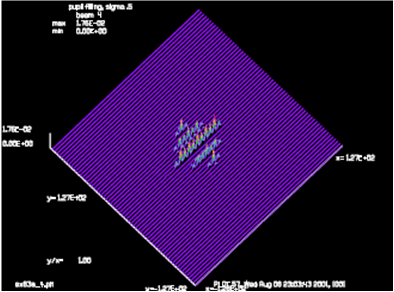

圖4.部分相幹時點光源在轉像透鏡入瞳處所成的像

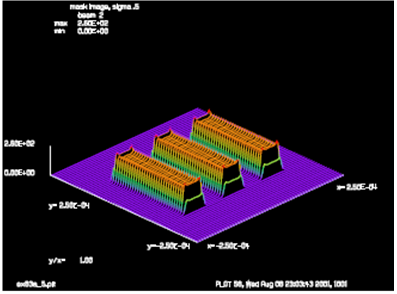

圖5.部分相幹時object mask所成的像

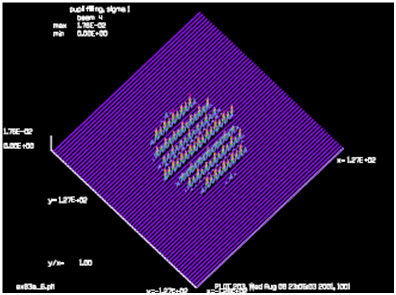

圖6.完全不相幹時點光源在轉像透鏡入瞳處所成的像

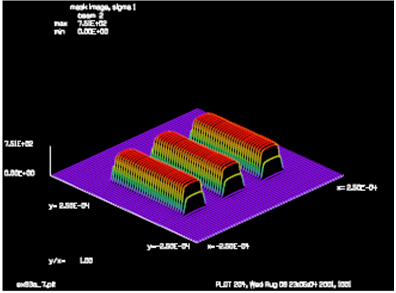

圖7.完全不相幹時object mask所成的像
|
