軟件簡介
目前市場上由國家儀器（National Instruments-NI）等公司提供的儀器自動化軟件需要合格的軟件開發人員來實現儀器的可視化通信和控制[1]。NI提供了一個使用虛拟儀器軟件體系結構（VISA）驅動程序的GUI，允許用戶使用不同的接口，如GPIB、串行（RS232/RS485）、以太網和USB，用來配置、編程和排除故障。用戶需要理解Java等編碼語言，或者知道如何使用NI LabVIEW 等可視化工具編程，以實現對儀器的可視通信和控制。此外，還需要在設備手冊中找到合适的儀器的SCPI命令，然後用所選的語言或工具鍵入它們，以實現儀器的通信和控制。用戶可能會在輸入命令時出錯，這使得程序難以調試。用戶使用如NI MAX這樣的免費工具不允許直接在GUI中執行一系列命令，這是制造車間自動化的基本要求。相反，他們需要使用高級軟件，如LabVIEWTM或TestStandTM來實現複雜的命令序列。
OptiInstrument軟件能夠通過預先格式化的XML文件加載儀器的所有SCPI命令。用戶可以從樹配置訪問命令列表。他們可以拖動任何特定的命令到指定的窗口來檢查它的運行。在該窗口中，用戶将查看SCPI命令的說明。如果用戶對命令滿意，可以将其拖動到另一個窗口，在該窗口中可以創建一系列命令。命令的順序可以通過上下移動來調整，以達到所需的要求。後續可以将序列存儲在一個文件中，并随時執行它。

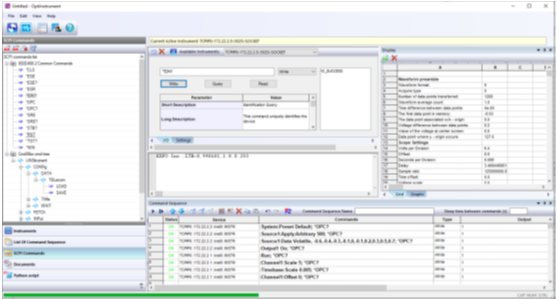

圖1.OptiInstrument軟件GUI，其帶有多個用于操作軟件的可停靠窗口
軟件概述
OptiInstrument軟件是一個獨立的工具，可用于通信和控制市場上的不同儀器。它使用所有可能的通信接口，如TCP/IP、USB、GPIB或串行端口（RS232/RS485）工作。OptiInstrument使用可編程儀器（SCPI）的标準命令來通信和控制設備。用戶可以将具有儀器SCPI命令列表的預先格式化的XML文件加載到OptiInstrument中，也可以單獨編寫這些命令。加載的命令顯示在樹配置中。用戶可以從列表中拖放任何命令。OptiInstrument可以執行單個命令或一系列命令。可以為SCPI命令序列生成Python腳本并将其保存在文件中。Python腳本文件可以通過OptiInstrument軟件或Python環境加載和執行。儀器産生的信号數據可由OptiInstrument讀取并使用內置的查看器工具顯示。此外，數據可以保存在csv文件中進行後期處理。應用程序編程接口（API）允許将數據文件加載到其他光學和系統模拟工具中。
軟件應用
與儀器遠程通信
設備參數設置
自動化測試和表征
查看生成的信号
為後續處理提取并保存生成信号的數據
整合儀器與光子學和系統仿真工具（OptiSystem&OptiSPICE）
特點
用戶友好的GUI
執行單個或一系列SCPI命令
将XML文件和所有其他文件格式加載到GUI面闆中
具有靈活順序的拖放命令
為命令序列生成Python腳本
內置信号查看器和csv文件分析頁面
內置完整的Python腳本編輯器
儀器的遠程操作和控制
光學儀器集成體系結構
圖2展示了光學儀器軟件與不同儀器集成的框圖。該軟件可以通過市場上任何可用的通信接口與儀器進行通信。API允許OptiInstrument與其他光子學和系統模拟工具（如OptiSystem）之間進行通信。API可以加載儀器産生的信号，供仿真工具讀取或在可用儀器上顯示模拟結果。圖3顯示了由光學儀器軟件通過USB通信接口控制的函數發生器和示波器。軟件可以顯示産生的信号，并将信号的數據提取到csv文件編輯器中。數據可以保存并導入到其他仿真工具中。

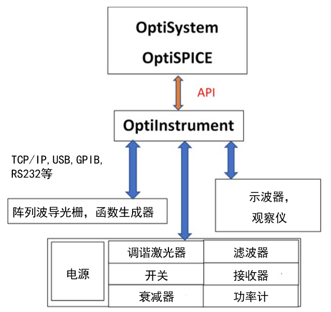

圖2.仿真工具和儀器集成架構框圖

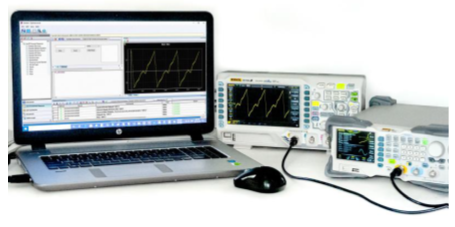

圖3.使用OptiInstrument軟件通信和控制一個函數發生器和一個示波器
|
