動态多模分析和調Q運轉模拟

目錄

動态多模分析和調Q運轉模拟 1

1.介紹 1

2.激光器連續輸出時輸出功率，模式競争，和光束質量的模拟 2

3.Q開關運轉模拟 6

4.光闌影響模拟 10

5.結論 12



1.介紹

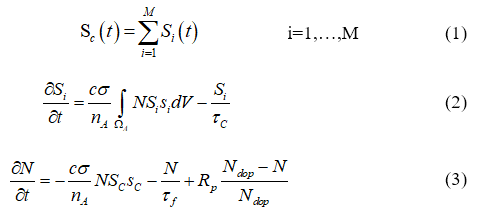

動态多模分析的目的是進行激光多模和激光調Q運轉分析。激光腔內橫模結構近似為HG和LG模式。HG和LG模式是不同本征頻率對應的正交特征函數，我們假設模式之間的橫模振蕩互不幹擾，因此模式之間的短時幹涉影響可以忽略。基于這個假設，起振模式中的反轉粒子數密度和光子數是由下面的以時間為變量的3D速率方程描述：

方程2-3用于四能級激光系統。準三能級系統的多模分析還在研究中。三能級（泵浦能級）和能級2（激光上能級）之間，能級1（激光下能級）和能級（基态能級）之間的快速衰減速率已被假定。

在前面的章節中有詳細的關于計算激光輸出功率，Q開關運轉和光闌影響的參數和方程之間的數學關系的介紹。或者，可以點擊LASCAD主窗口主菜單的“Help DMA Code”。

接下來有一個關于DMA編碼的指南。它顯示了怎樣比較合理地定義DMA GUI中單個輸入參數來模拟CW多模操作，Q開關運轉和光闌的影響。


2.激光器連續輸出時輸出功率，模式競争，和光束質量的模拟

要使用DMA編碼，需要在腔內插入一個熱透鏡晶體。可以參照教程1的說明，準備一個端面泵浦的晶體。簡便地，我們可以直接打開tutorial-1.lcd文件激活腔結構，該文件可以在LASCAD的子目錄“tutorials”中找到。在我們設置好FEA編碼和在模式腔內插入晶體後，在LASCAD主菜單中選擇 “Dynamic Multimode Analysis”，打開DMA窗口。在該窗口中，點擊Open GUI for DMA，打開“Dynamic Multimode Analysis”。該窗口有5個标簽，如下：


2.1 高斯模式選項

點選該選項并選擇“type of Gaussian modes”來近似激光模式結構。如果模式結構是象散的，選擇Hermite-Gaussian模式。在旋轉對稱腔結構設計時，選擇LG模式更好。但是，如果橫模數量較多，則推薦采用Hermite-Gaussian模式，高階LG在數值上更複雜。模式類型選擇會自動地基于激光模式結構的象散選擇。“Maximum transverse mode order”定義在x和y方向的最大傳輸模式階數Nmax。但是，随着Nmax的增加，由于總模式數，因此M也會跟着變大，将耗費一定的計算時間。
