OptiSystem Version 18.0 Improvements & Fixes

其他發行說明問題


a. OSNR組件在17.1版中工作不正常，因為它的基本組件（(White Light Source）發生了變化，PSD（dBm/Hz）與平均功率（dBm）分離。此問題在OptiSystem 18.0中已修複。選擇PSD後，将平均功率腳本移動到功率譜密度場。



b. 當Decision組件前面沒有DSP時，Decision組件中的計算是不正确的。在Decision組件中添加了一個新字段“DSP”，以允許用戶選擇DSP選項來表示它是否出現在Decision組件前面，因為Decision組件中使用的算法在每種情況下都是不同的。當DSP選項為真時，使用硬編碼電平（例如-2，0，2）進行阈值判定（例如16 QAM），當為假時，根據接收到的信号和噪聲計算阈值。

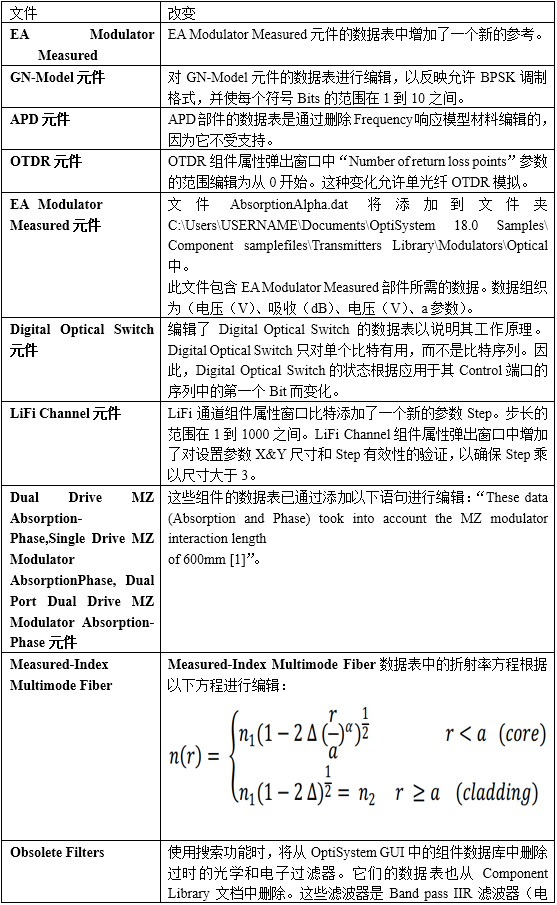

c. 舊版本示例庫中OTDR示例中使用的OTDR組件的“Number of return loss points”中的反射數不能設置為0。此問題在18.0版中得到解決，示例中的參數可以修改為零。此外，新版本允許用戶設置單個光纖，因為舊版本不允許在組件屬性彈出窗口的“Connections between fiber cables”選項卡的“光纖電纜之間的連接”字段中顯示““no data”。添加了對設置的快速檢查，以确保正确輸入此組件中的參數。



d. 使用OTDR組件的單根光纖OTDR模拟在舊版本中不起作用。OptiSystem 18.0解決了此問題。這意味着““Number of splices”可以設置為0，“Number of return loss points”也可以設置為0。當“Number of splices為0時，接頭損耗将變為灰色，因為此字段将不相關。



e. 在OTDR圖形的y軸标題“Normalized Intensity”中添加了dB單位，因為在舊版本中缺少這單位。

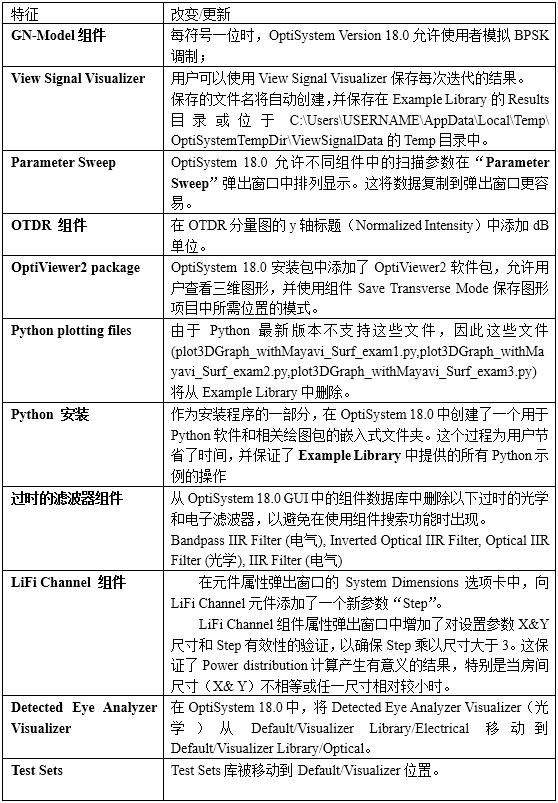

f. OptiSystem 17.1中的GN-model不支持BPSK。每符号位的範圍被改變以允許BPSK調制，其中每符号有一位。增加了一個新的BPSK誤碼率計算公式， 與其他mPSK相比，它有1/2的因子。



g. GN-model組件主選項卡中的““Reference wavelength”在舊版本中不能更改，單位為nm。此版本修複了此問題。



h. 與舊版本中OptiSystem Python示例（OpticalAttenuatorComponent.py）的計算相關的問題已修複。它與Python的版本有關。當前版本使用版本3.8.7。



i. 對于舊版本中的每個叠代，選定的掃描參數不會顯示在保存的文件中。它隻顯示掃描參數的第一個值，此問題在OptiSystem 18.0中得到了修複



j. 編輯了OptiSPICE模拟的示例，以便在OptiSystem 18.0中進行計算



k. 由于Microsoft IME，導緻OptiSystem凍結（死機）。請參考以下網站并找到解決方法。https://www.graphpad.com/support/faq/freeze-with-japanese-chinese-ime/. 在當前的Win 10中，有一個複選框可以使其與舊IME兼容。一旦被選中，凍結問題就會消失。

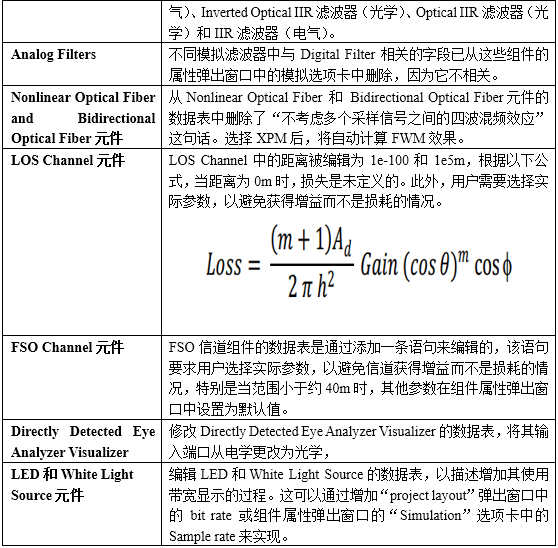

l. 與所有模拟光學和電氣濾波器的數字濾波器相關的字段已從“component properties”彈出窗口中的“Simulation”選項卡中删除，因為它不相關。



m. 當房間尺寸（X & Y）不相等或任何尺寸太小時，LiFi中的功率分布計算無法産生有意義的結果。新參數“Step”已添加到“component properties”窗口的“System Dimension”選項卡中的元件中。将在“component properties”窗口中為X & Y标注和Step參數添加一個檢查條件，以确保Step與尺寸的乘積大于3。



n. RBW不适用于Dual Port Optical Spectrum Analyzer，當兩個信号中的一個具有不同陣列大小的信号中存在負頻率時，會導緻崩潰。此問題已在OptiSystem 18.0中修複

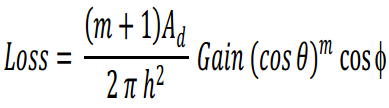

o. LOS Channel的範圍被編輯為1e-100和1e5m之間，因為根據以下公式，當範圍為0m時，損失是未定義的
