節律光譜照度計
新國際标準<CIE S 02 6/E:2018 CIE System for Metrology of Optical Radiation for ipRGC-Influenced Responses to Light>給出了光譜影響的量化方法，采用視黑素等效日光(D65)照度Melanopic equivalent daylight (D65)illuminance, Melanopic EDI (lx)表示。[The WELL Building Standard Q2 2020 version]采用類似的方法，使用”視黑素等效勒克斯equivalent melanopic lux, 即EML，作為五類感光細胞中的ipRGC等效勒克斯值EML (Equivalent Melanopic Lux)量化值，并成為其節律照明設計的量化标準。
生物節律是由生物體內的節律基因控制的。目前研究人員普遍認為，生物節律的主要影響因素是時間和光，時間是無法改變的，而光是人類可以調控的，用不同的光質和光量在不同時段科學分配，從而使人大部分時間處在健康和良好的節律水平，以此為人本照明的設計目标之一。
功能特性：

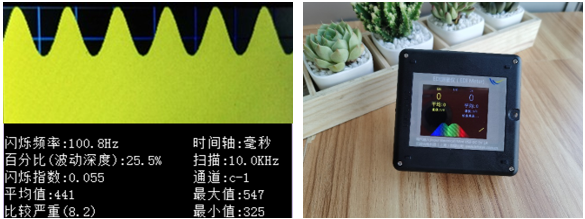

測量頻閃/波動深度（可選功能）
明視覺照度（測試角度可設置）
非視覺照度（測試角度可設置）
光譜/光度色度信息
光譜測量
開機在首頁，按下右鍵，立即開始測 量目标的光譜值，左側的紅燈開始熄滅，設備開始匹配 測試參數，取樣，取樣完成，紅燈亮起，輸出光譜圖形，同時輸出顔色參數， 如左下圖。
查看詳細結果，按中間鍵，首先顯示右下圖，顯色指數Ra，R1-R15。再按中間鍵，切換到光譜能量統計和照度、輻照度、EML EDI值；PPFD是光量子密度圖中該數據為18.571 umol/m^2/S。藍光輻照度是根據IEC 62471:2006對藍光危害光譜加權函數與光譜能量分布卷積的結果。為了便于對光譜應用，給出個了UVA和100nm間隔的波長區間的能量分布百分比。
右鍵進入光譜測量模式，再按右鍵執行光譜測量，通過中間鍵查看詳細的測量結果左鍵退出光譜模式，回到主頁面。
節律光譜照度計的技術參數
1) 依據标準或文獻
* <CIE S 02 6/E:2018 CIE System for Metrology of Optical Radiation for ipRGC-Influenced Responses to Light>
*[The WELL Building Standard Q2 2020 version]
*團體标準：T/SIEATA000001-2020
*<中小學校教室照明質量分級評價 Ranking evaluation for classroom lighting quality in primary and middle schools >
*計算方法(Robert.Lucas等人)：
EML數值=Km∫Ee(λ). Nz(λ)dλ. ∫ V(λ)dλ/ ∫ Nz(λ)dλ
EML --視黑素等效勒克斯
Km --常數，明視覺最大光譜光視效能
V(λ) --明視覺光譜光視能函數
Ee(λ) --絕對光譜能量分布
Nz(λ) --黑視素光譜光視能函數
λ --光譜波長取值範圍：380-780nm
Melanopic EDI --視黑素等效日光（D65）照度
Melanopic EDI=EML×γ （γ為常數，γ=0.9063）
2) 測量方法：分光法
3) 測量參數
*EDI照度：
測量範圍 0.5-200 000 eml
重複性： ±0.5% FS
測量精度: ±5.0% FS
讀數分辨率: 0.1 eml
*明視覺照度：
測量範圍 0.5-200 000 lx
重複性： ±0.5% FS
測量精度: ±5.0% FS
讀數分辨率: 0.1 lx
*傾角測量:
測量範圍 0-180度
測量精度: ±1.5度
取值允許角度誤差： ±5度
*色彩測量
色坐标x,y重複性(A光源)： ±0.0005
測量精度: ± 0.002
色溫測量範圍 1600-100 000 K
顯色指數 ±1
分辨率 ±0.1
4) 電氣參數
*锂電池規格18650, 額定電壓 3.7V,
容量2200mAh，認證UN38.3.
*充電要求：5 ±0.4V, 1.0-3.0A
mini USB-US

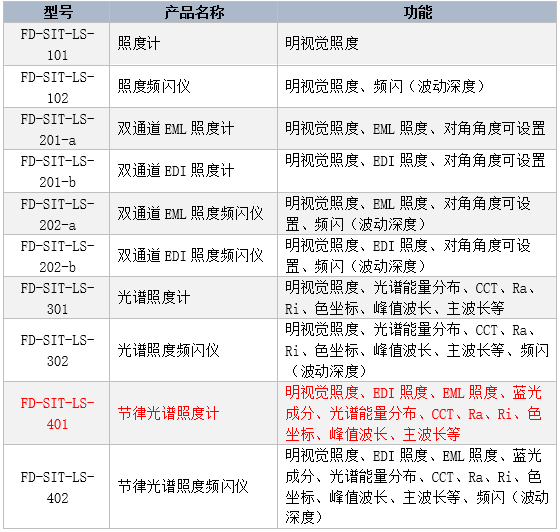

型号及功能
|
