EastWave應用：光場與石墨烯和特異介質相互作用的研究

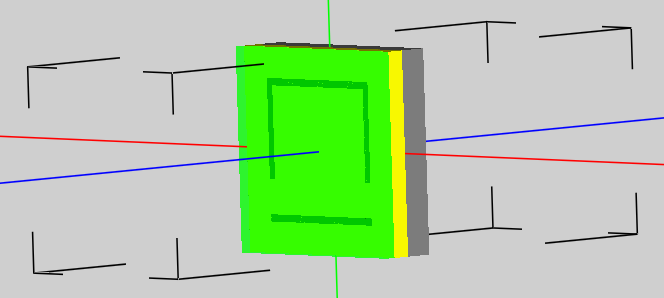

圖 1-1 模型示意圖


本案例使用“自動計算透反率模式”研究石墨烯和特異介質的相互作用，分析透反率在有無石墨烯存在情況下的變化。光源處于近紅外波段。


模型為周期結構，圖中隻顯示了該結構的一個單元，其中綠色介質為石墨烯（采用無色散介質建模），黃色介質為金，灰色介質為 Si3N4，金介質層中有空氣狹縫。光源從石墨烯的一側入射，并設為開放邊界，其餘向設置為周期邊界。


“自動計算透反率模式”集成了頻率、光源、記錄、邊界等參數設置，隻需要建立仿真物體模型後設置網格區域即可。


選擇觀測界面 XY 面，場分量可以選擇 Ex 或 Ey，點擊 即可查看實時場。點擊 按鈕可以自動調整色彩範圍，觀察到下面的實時場：

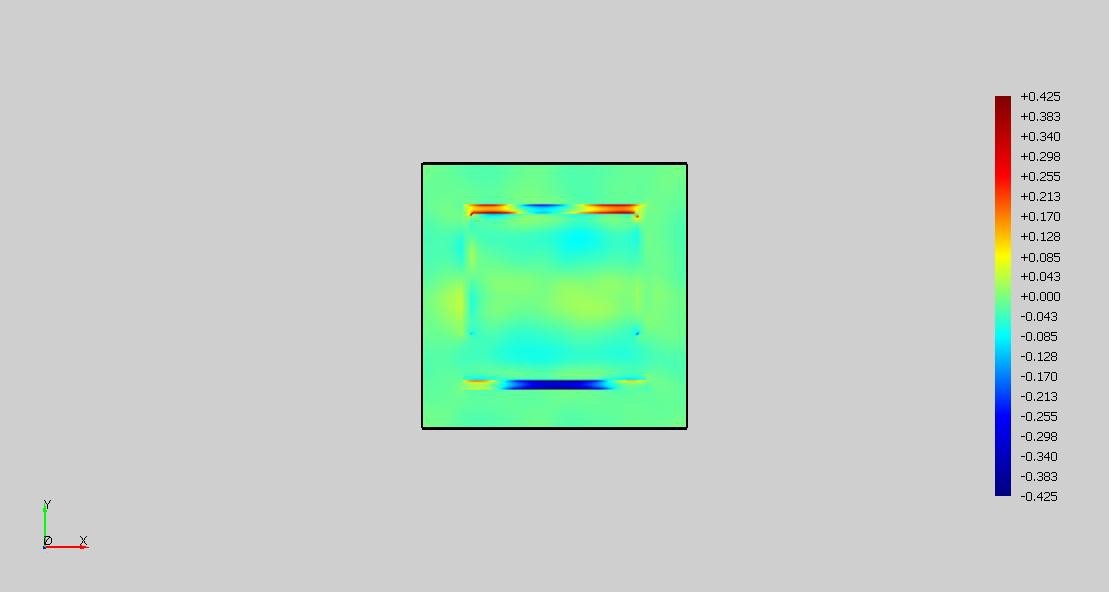

實時場：XY 面，Ey 分量

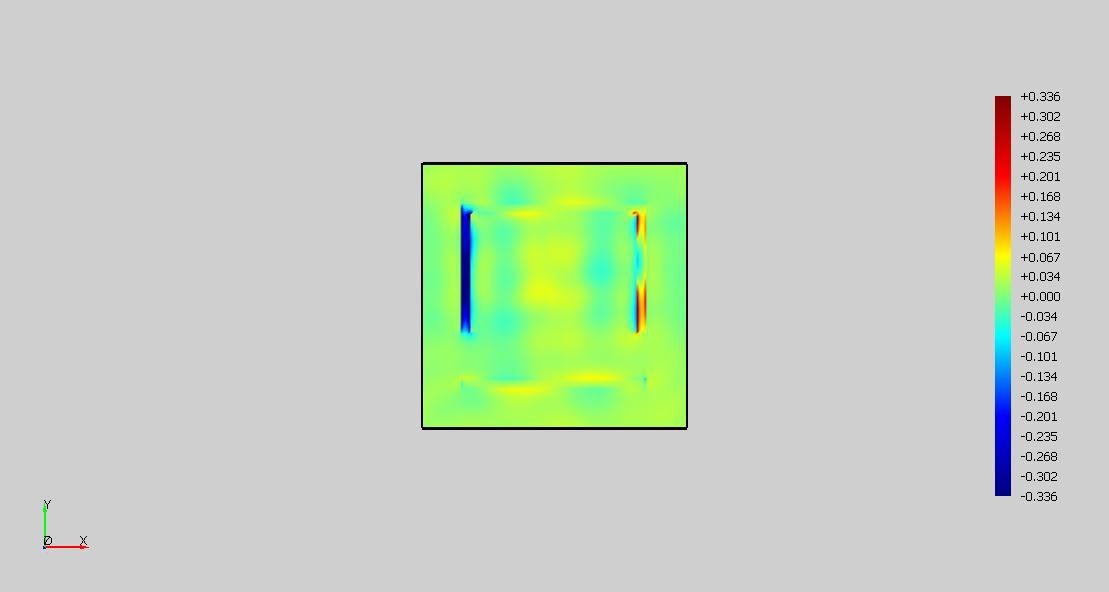

實時場：XY 面，Ex 分量


計算完成後，在“工作空間”下自動加載“Graphene.ewd ”結果文件，該文件儲存在“文件目錄\Graphene.ewp.data”目錄下。

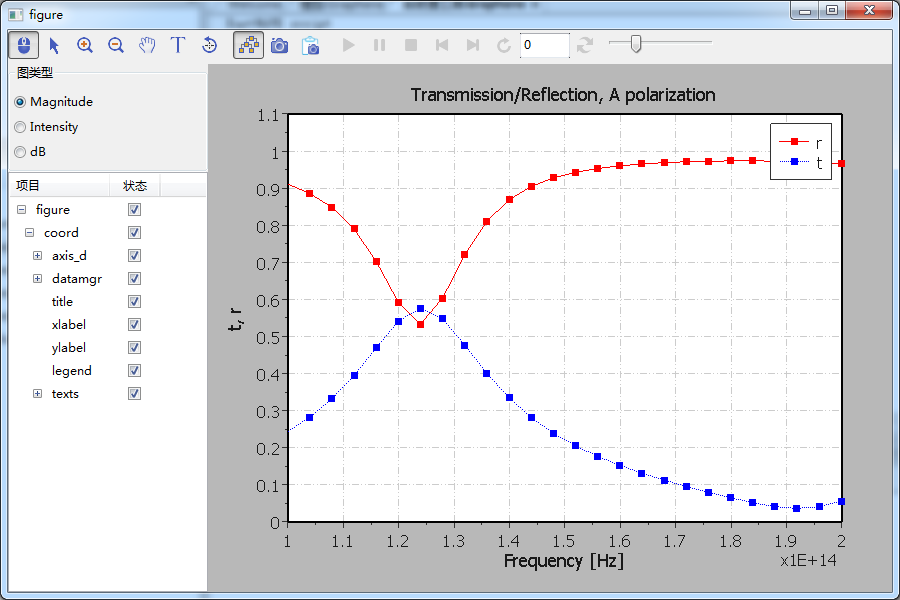

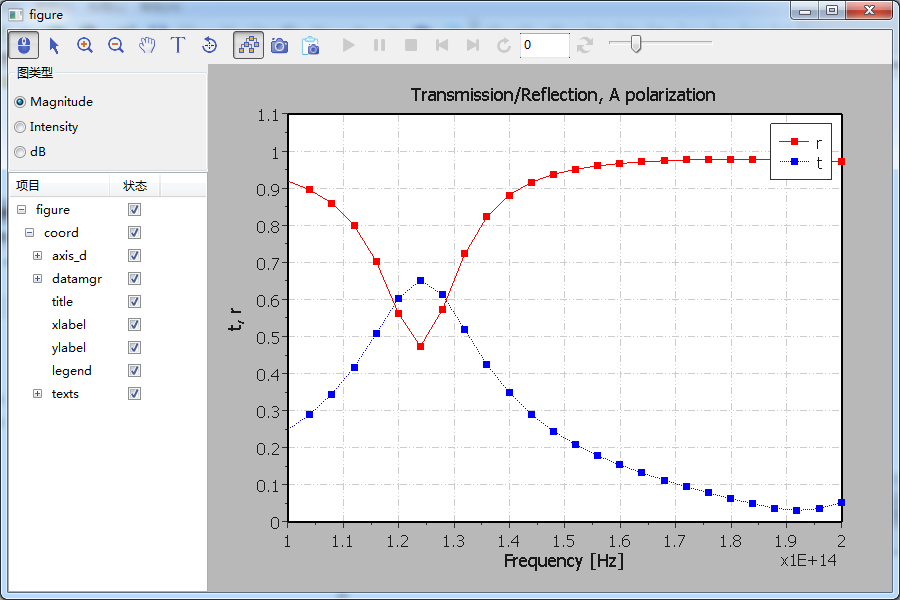

上圖為有石墨烯結構的透反率，下圖為無石墨烯結構的透反率
