2022 年 12 月，發布 VirtualLab Fusion 2023.1
VirtualLab Fusion 2023新版本更新內容（二）
2023.1版本新特性一覽

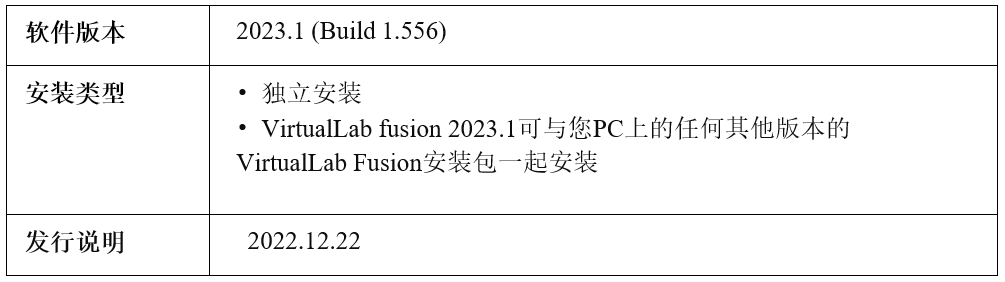

基本信息
VirtualLab Fusion 2023.1新版本
主要更新方向
VirtualLab Fusion 通過其驚人的快速物理光學技術實現物理光學建模
VirtualLab Fusion 的開發從未停止。 VLF 2023.1*提供：
- 更快的速度
- 更容易使用
- 融合更多物理光學模型
- 更高的透明度
- 多元的仿真控制選擇
*我們的客戶通常将 VirtualLab Fusion 稱為 VLF。 因此，在此功能概述中，我們将 VLF 2023.1 用于代指 VirtualLab Fusion 2023.1。
功能概述（以下為更新內容的詳細解釋和案例展示）：
配置文件編輯工具
配置文件編輯工具：控制是否包含衍射
物理光學建模中對衍射的無縫控制是VirtualLab Fusion的關鍵技術之一。
在VLF 2023.1之前，通過引入模拟級别（Modeling level）簡化了這一控制。在VLF2023.1中，這一概念得到了進一步發展，使之變的更加易懂。
新工具允許選擇逐點傳播，因此可以忽略衍射，而不考慮衍射的量級。
在操作VLF2023.1的自動傳播模式時，它會評估每個傳播步驟的衍射量級。
如果衍射量級小于預先選擇的阈值，則VLF2023.1将從積分傳播切換到逐點傳播。
配置文件編輯工具–傍軸近似
傍軸光傳播的衍射效應的形成過程是非常緩慢的。
這意味着傍軸光束的衍射引起的發散很小。
在VLF2023.1中，為了進一步加速仿真或其他原因，可以忽略傍軸光束的弱衍射效應。
VirtualLab Fusion在所有模拟過程中使用的是矢量物理光學。
當矢量效應發生時，結果可以顯示它們的矢量效應。
衆所周知，對于傍軸光，矢量效應主要局限于橫向場分量。
VLF 2023.1能夠對橫向場分量的矢量效應進行有效的限制，以進一步加 速模拟。
配置文件編輯工具–速度vs.準确性
VLF 2023.1提供了一個緊湊和直接的Speed vs. Accuracy工具，它可以均衡模拟速度和模拟精度。
場數據的采樣對模拟速度和精度有重要影響。該工具提供了對場數據進行等間距和非等間距網格采樣的控制。
逐點傅裏葉變換(PFT)算法使用的采樣點比FFT少得多，因此通常更快。強制使用PFT的代價是使系統中包含衍射效應的仿真精度降低。
自動采樣算法的使用有時會導緻采樣過密，對此需要較高的PC內存需求。VLF 2023.1允許一般的采樣限制。伴随而來的是一個新的計算器以用于PC內存的評估。

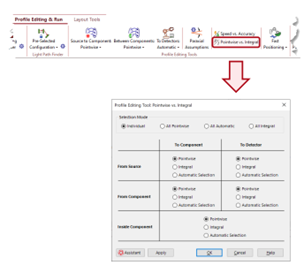

配置文件編輯工具–逐點與積分傳播
由于場在均勻介質(如空氣)中傳播的重要性，VLF 2023.1為其控制提供了新的工具。
該工具允許詳細選擇不同的傳播方法:
-逐點:忽略衍射，不取決于衍射量級
-積分:包含衍射，不取決于衍射量級
-自動選擇:取決于衍射量級來決定是否考慮衍射。
可以從光源、元件和探測器之間進行單獨設置。
在配置文件編輯器（Profile Editor）的傳播選項卡上提供了對這些設置的更詳細的設置。
通用探測器
探測器大變革
光可以完全用電磁場來描述。物理光學模拟提供了電磁場信息，因此可以不受限制地訪問所有光量。
在VLF 2023.1之前，場必須傳播到任何選定的探測器。在VLF 2023.1中，我們充分利用物理光學的特性徹底改變了這一狀況。
傳播到新的通用探測器中的光都可以用于任意類型的探測器。
這是通過在探測器中添加組件(add-ons)來實現的，這使得探測器的功能不斷增加，例如，光斑尺寸、像差、M2、輻射度和光度測量量。
最重要的是:任何缺失的探測器功能都可以根據客戶需求快速交付，而無需新的軟件發布來更新。
通用探測器–場量及其可視化
Field Quantity設置允許選擇場量，該場量可進一步應用于探測器組件處理。
可在Field Quantity Add-on設置按鈕中配置場量的可視化。
Field Quantity Add-on設置按鈕可選擇不同的場分量進行顯示。
對于振幅和相位的選擇，VLF 2023.1提供了額外的功能，顯示沒有球面部分的波前相位，并可僅顯示剩餘波前相位。
橢圓偏振功能是圖像組件（Graphics Add-ons）的成員，能夠使用通用探測器顯示橢圓偏振。

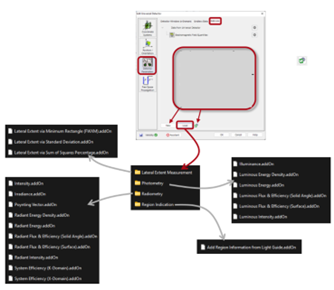

通用探測器:VLF 2023.1發行版本的組件
VLF 2023.1版本加入了探測器組件
你可以下載更多由LightTrans提供的組件或者編寫你自己的組件。
-可用于任何橫向信号的測量，例如，光束尺寸
-輻射度測量
-光度測量
-探測器輸出的區域标記
更多探測器組件将逐步提供，且獨立于後續版本。
如果你沒有某些探測器，請您發郵件到support@infotek.com.cn。
Infotek的支持團隊将與您聯系，并确保您盡快收到某些缺失的探測器。
預配置的通用探測器
用戶可以通過選擇和組合組件來配置通用探測器。
這一概念為獲得您需要的探測器提供了極大的靈活性。
作為示例，目錄中增加了預配置的通用探測器:
-輻照度
-強度
-輻射強度
-輻射度量
-光度量
-光束/光斑尺寸(電磁場)
-光束/光斑尺寸(輻照度)
-AR光波導眼鏡的區域探測 |
