2022 年 12 月，發布 VirtualLab Fusion 2023.1
VirtualLab Fusion 2023新版本更新內容（三）
2023.1版本新特性一覽
基本信息
VirtualLab Fusion 2023.1新版本
主要更新方向
VirtualLab Fusion 通過其驚人的快速物理光學技術實現物理光學建模
VirtualLab Fusion 的開發從未停止。 VLF 2023.1*提供：
- 更快的速度
- 更容易使用
- 融合更多物理光學模型
- 更高的透明度
- 多元的仿真控制選擇
*我們的客戶通常将 VirtualLab Fusion 稱為 VLF。 因此，在此功能概述中，我們将 VLF 2023.1 用于代指 VirtualLab Fusion 2023.1。
功能概述（以下為更新內容的詳細解釋和案例展示）：
數據視圖

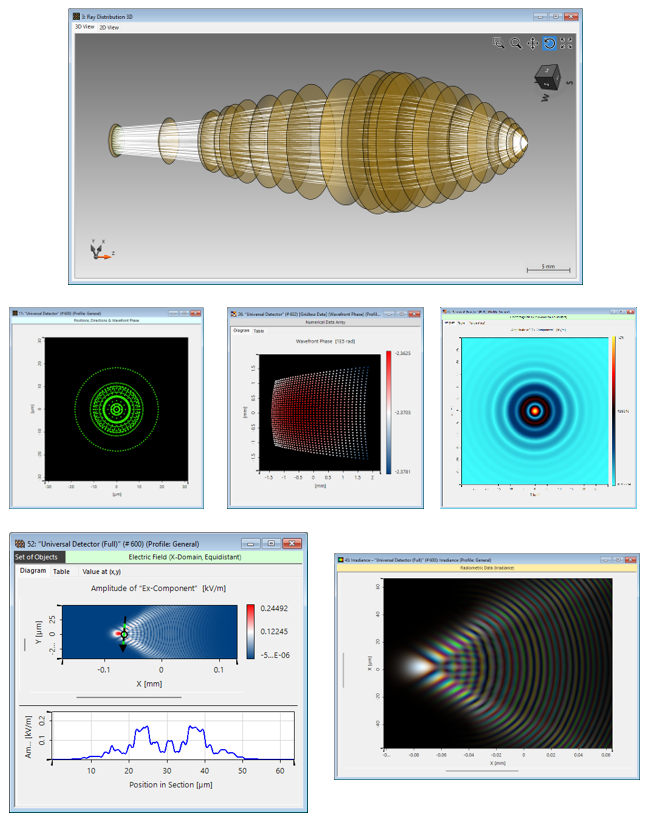

VLF 2023.1數據視圖
VirtualLab Fusion 2023.1數據查看方式
光學仿真一般會輸出1維或2維的數據結果。VLF 2023.1 應用數據視圖窗口來提供用戶數據結果。

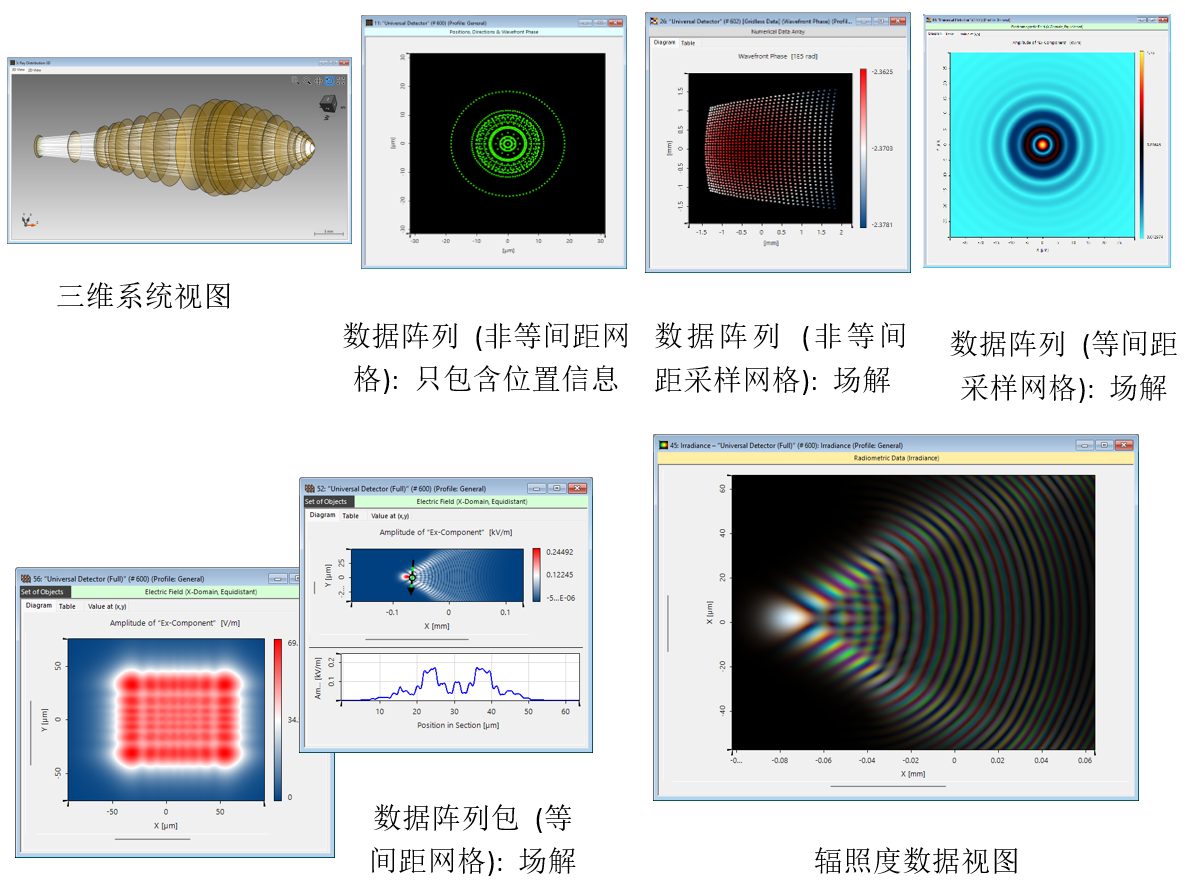

三維系統視圖: 顯示基于點對點的物理模型的坐标映射，提供幾何光線追迹的結果。
數據陣列: 提供全面的可視化工具，針對2維以及3維等間距采樣網格和非等間距采樣網格數據。
多組數據陣列: 在仿真過程中，處理多模式或者多波長的光學模型，利用數據陣列包可将多個數據組組合在一起。
輻射數據: 能量度量，比如輻照度,視圖可以根據色度學方式中人眼對顔色的敏感程度顯示。

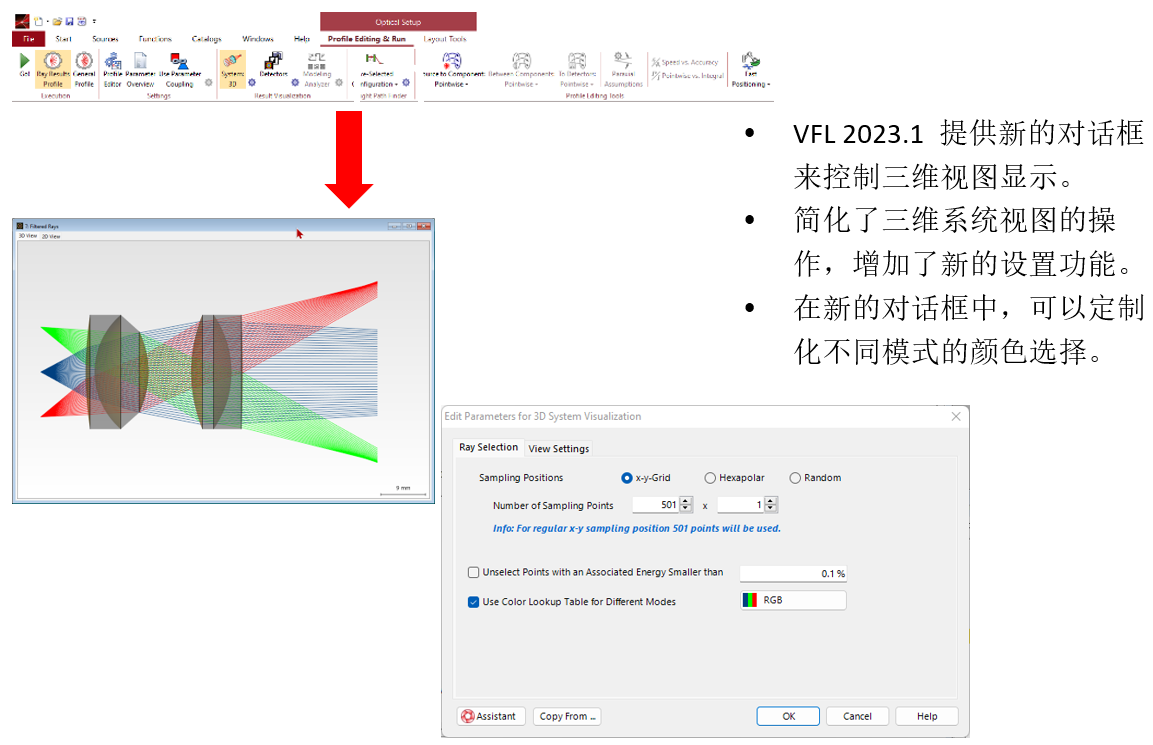

三維系統視圖: 新的對話框以及設置選項
數據陣列視圖: 像素數據(Pixelated Data)平滑
• 探測器中的像素越少，探測器評估速度更快。
• 然而，複數型數據通常會有采樣過疏問題，導緻拟合插值數據失真。

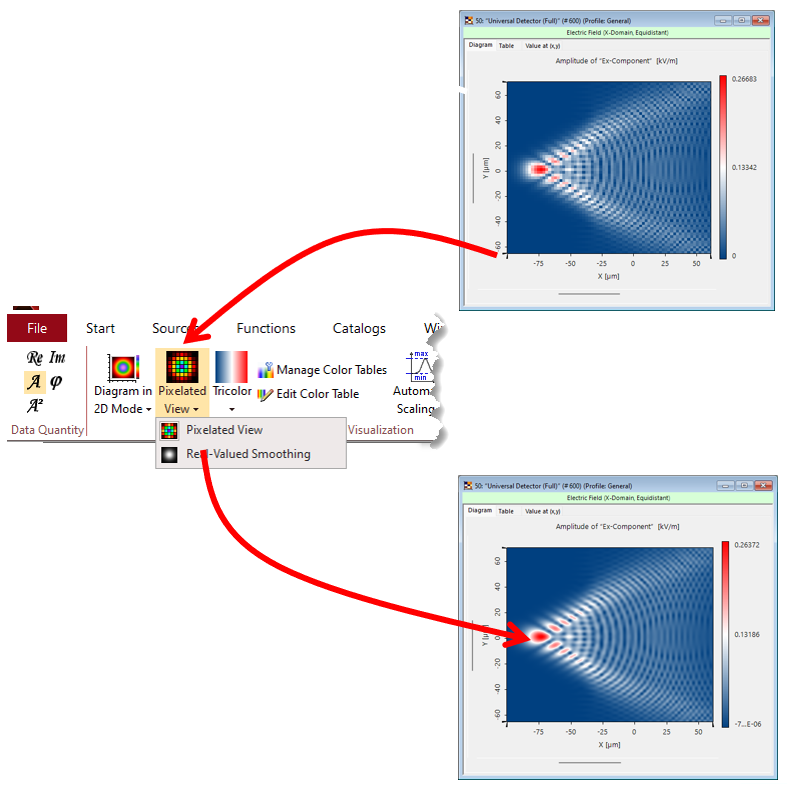

• VLF2023.1加入了獲取更光滑的可視化數據的選擇，而且對于複數型插值處理，不需要更多的采樣。

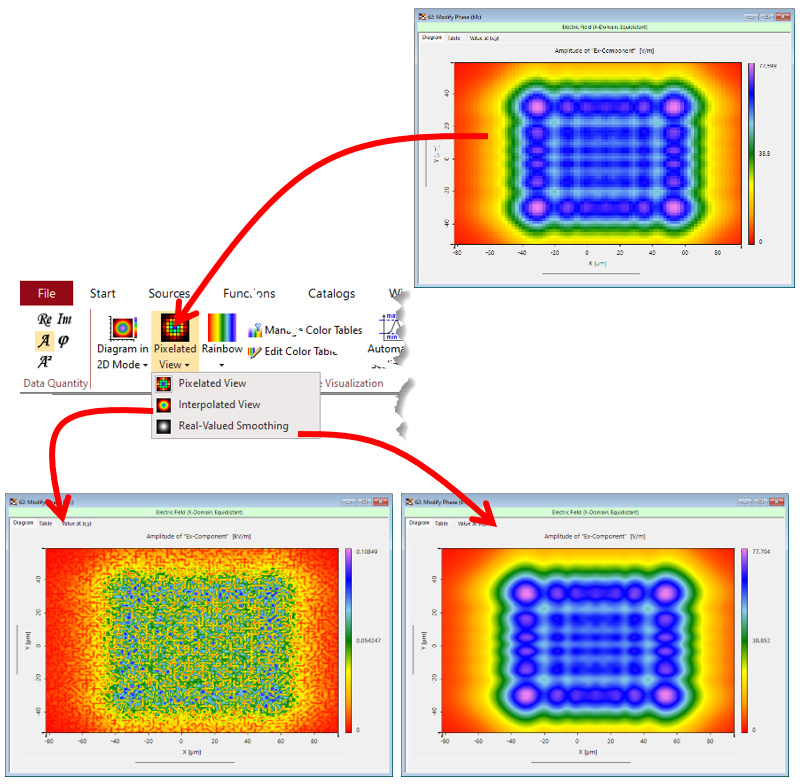

案例1: 光場數值和最近鄰插值設置，例如，像素型視圖。新的選項提供光滑視圖，而不用通過操作(Manipulations) 改變插值。
數據陣列視圖: 像素數據(Pixelated Data)光滑化
複數型數據通常會有采樣過疏問題，導緻拟合插值數據失真。
VLF2023.1加入了獲取更光滑的可視化數據的選擇，而且對于複數型插值處理，不需更多的采樣點數。
案例2: 複數型光場數據采用立方插值的設置，它能夠激活插值視圖（interpolated view）。視圖中的散斑是由于複數插值中的随機相位所導緻。新增加的選項可以平滑光場中的振幅部分。
數據陣列視圖: 極坐标圖(Plolar Diagram)
• 一維數據可直接從探測器上生成，也可以直接劃線從二維數據上提取一維數據。

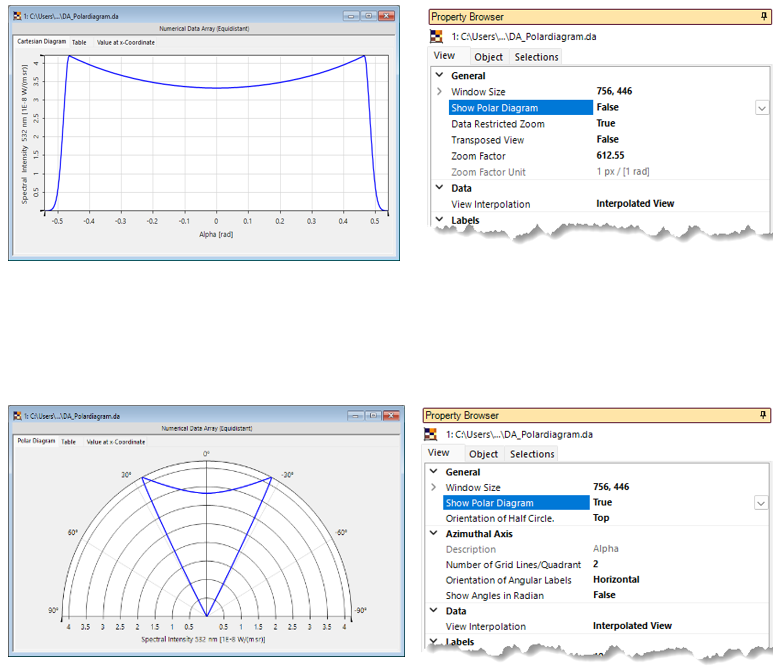

• VLF 2023.1 增加了極坐标視圖選項，針對依賴角度變化産生的一維數據。
• 在屬性浏覽器(Property Browser) 中可以實現笛卡爾坐标系以及極坐标系可視化的轉化。
• 新功能可以直接應用在與角度有關的輻照以及光度的探測器中。
數據陣列視圖:找尋以及點的标識
• 針對逐點操作，可以實現挑選特定點來追蹤其映射。

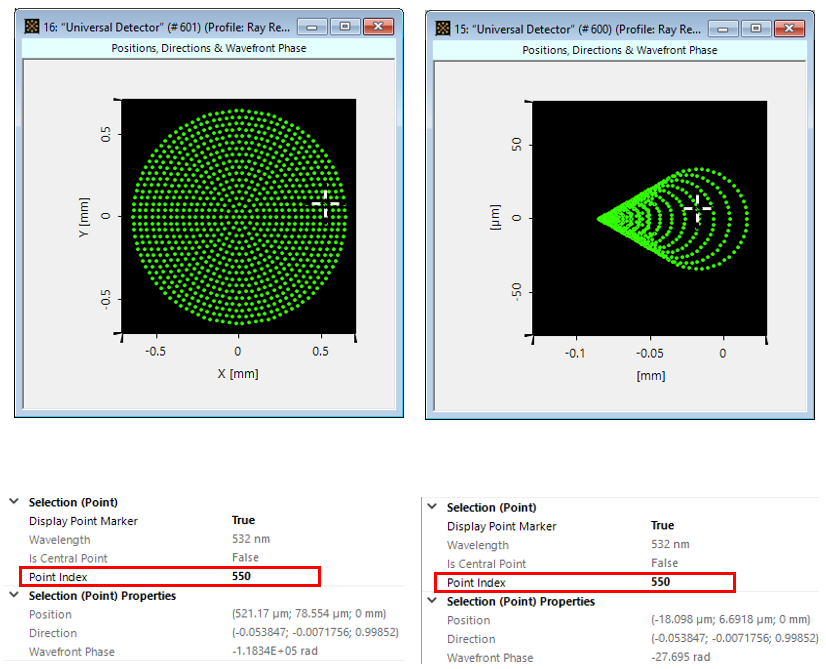

• 所以，在VLF2023.1數據視圖(data view)中可以查看選擇的點的索引。
• 在典型的工作流程中，用戶可查看臨近光源上感興趣的點的索引。V2023.1 可以提供對同一個系統，不同視圖中，具有相同點索引的可視化。
• 靈活多樣的數據圖形功能對于快速生成結果文件至關重要。
• VLF2023.1引入了一個新的功能，可以以陣列方式顯示圖形結果。

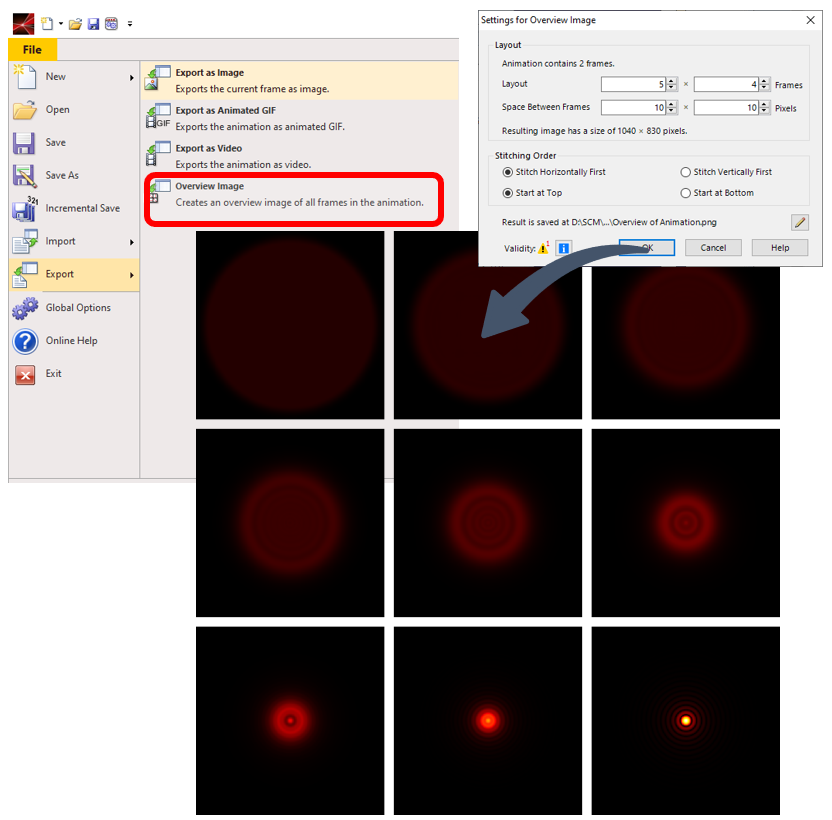

• 工作流程是首先使用一組數據陣列生成位圖序列，然後根據該序列生成總覽圖像（Overview Image）。
數據陣列視圖: 更多的新功能

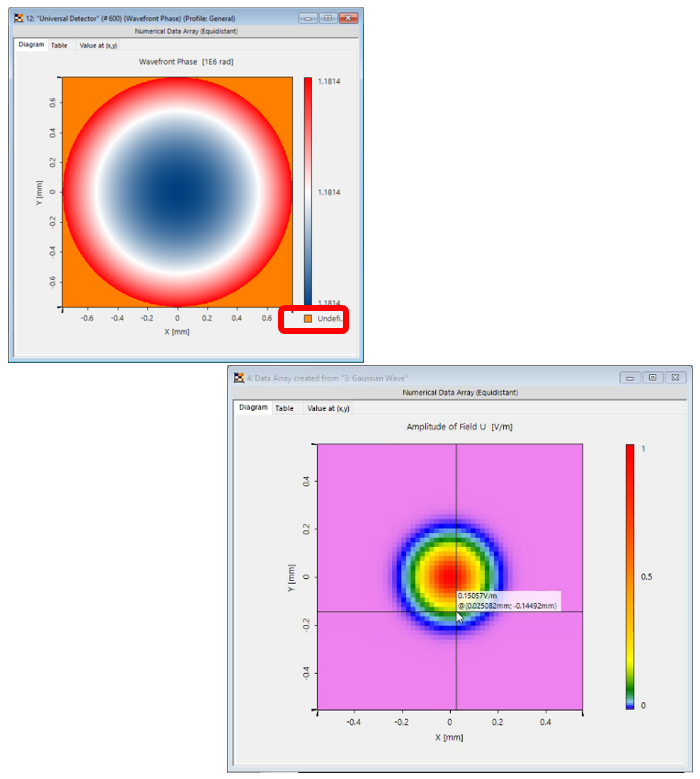

• VFL2023.1可以對未定義區域填充不同的顔色。
• VLF2023.1可以利用鼠标定位，在定位點可顯示位置坐标以及該位置對應的參數值。

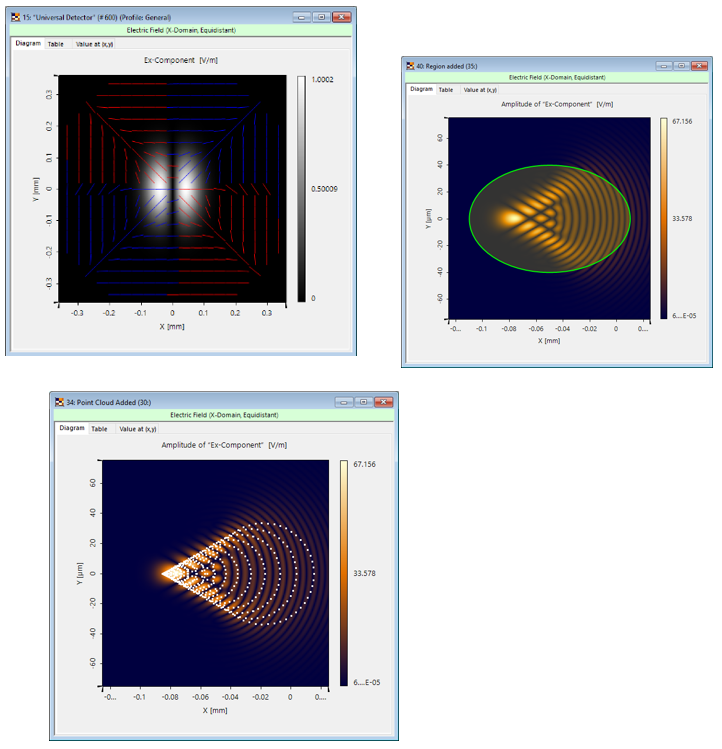

Graphics Add-ons提供更多數據視圖選擇
• 除了提供關于光本身的數據視圖，如光場的振幅以及相位，輻照度之外，别的信息也可以添加到數據視圖中。
• VLF2023.1 中圖像組件提供了在數據陣列視圖中添加額外的數據信息的功能。
• 該方式可以更普遍應用在數據視圖中包含越來越多的幾何對象。
Graphics Add-ons提供更多視圖選擇 |
