——基于分布式計算的高速物理光學仿真軟件
多核仿真技術
VirtualLab Fusion具有許多交互性的仿真技術以及将這些技術鏈接起來的平台。在技術選擇上，它提供了更準确以及更快速的模拟結果。通過結合并行化算法與多核計算機，可以進一步提高仿真速度。在VirtualLab Fusion中，大多數仿真算法支持并行處理，且能受益于多核計算機。接下來将展示VirtualLab Fusion的多核計算是如何顯著提高仿真速度。
收集基本模拟任務
光學建模和設計任務通常需要處理許多基本仿真任務。原因是多方面的，包括下面的例子：
多色光源和超短脈沖
由一組單色場表示，這些單色場必須通過系統傳播。每個單色場決定一個基本的仿真任務。
多模光源
發射多個橫向模式，例如，多模激光器或LED等擴展源，每一種模式都可看作一個基本的仿真任務。
處理全視場(FOV)
例如，對于成像系統和AR眼鏡，結果是每個視場的基本仿真任務的疊加。
掃描系統參數
例如，移動探測器位置以分析焦點區域，每個參數得配置都是一個基本的仿真任務。
公差
分析多種配置從而研究光學系統對參數變化的靈敏度。每個系統的配置可看作一個基本的仿真任務。
優化
使用現代技術進行優化，如進化算法，每個優化步驟都需要許多基本的仿真任務。

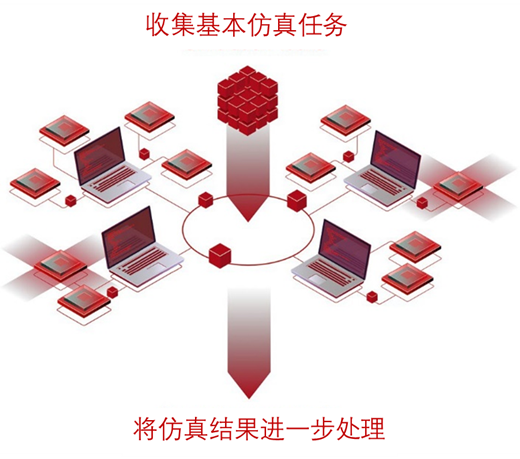

如何實現高速計算？
在每個場景或場景的組合中，都有一組基本的仿真任務需要處理。分布式計算允許對集合的模拟進行并行處理，而不是一個接一個地執行模拟。所實現的仿真速度與應用計算機網絡的大小成正比。
配置與VirtualLab Fusion進行分布式計算網絡設置的對話框
用戶友好的分布式計算
在沒有分布式計算時，生成基本仿真任務是在參數運行中完成的。在分布式計算中，不需要更改工作流程。可以通過對話配置和控制計算機網絡實現這個功能。現如今，VirtualLab Fusion利用分配好的網絡處理基本的仿真任務。簡而言之:VirtualLab Fusion的用戶隻需多點擊幾下鼠标，就能享受到分布式計算的強大功能。
添加分布式計算工具箱到VirtualLab Fusion的配置中
如何從VirtualLab Fusion的分布式計算工具箱中獲益?隻需将分布式計算包添加到VirtualLab Fusion配置中。
請聯系我們的銷售部門sales@infotek.com.cn獲取更多信息和報價。

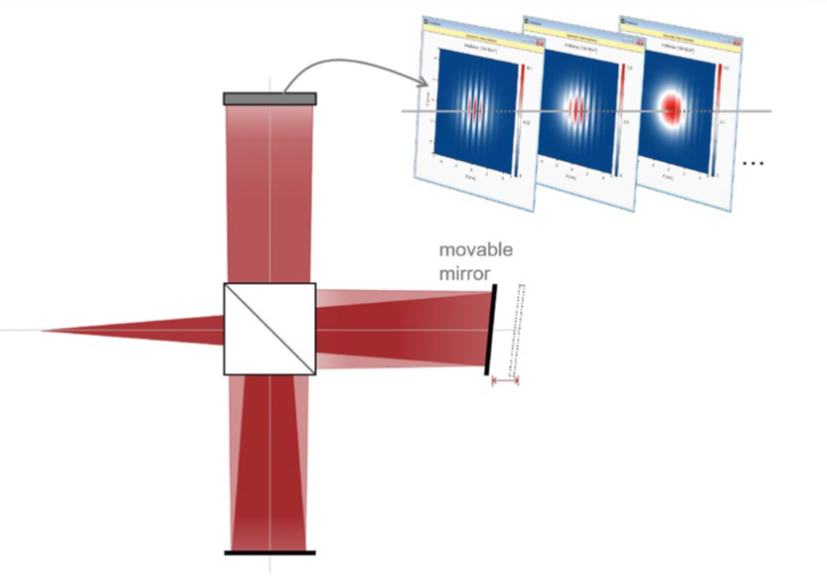

案例展示——白光幹涉測量
這個案例是結合了多色光源(24個波長)和鏡面位置的參數掃描(121個位置)的馬赫曾德幹涉儀。如果沒有分布式計算，整個任務計算時間需要46分55秒。在由6個多核電腦組成的網絡中，使用25個客戶端執行分布式計算，cpu計算時間減少到2分50秒。

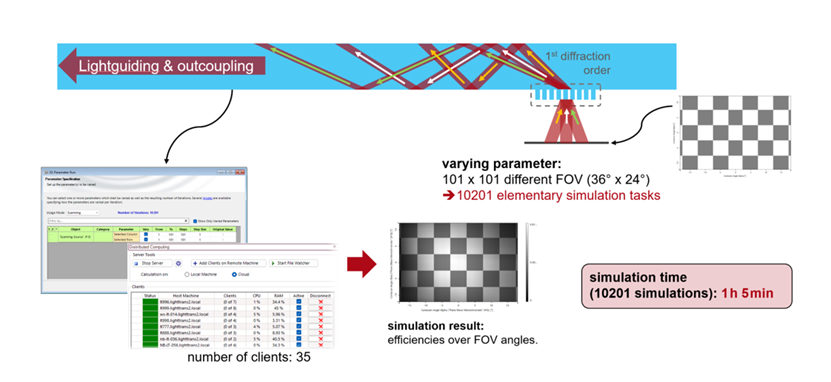

案例展示——AR光波導的測試成像仿真
在此案例中，仿真光波導器件的傳播，其具有超過10,000個方向的完整FOV測試圖像。一個具有數百個嚴格光栅評估的基本仿真任務大約需要7秒，整體模拟時間約為31小時。通過使用8個多核計算機和35個客戶端組成的網絡，分布式計算将模拟時間減少到1小時5分鍾。
|
