LITESTAR 4D應用：道路附加模塊

——大批量道路計算

設計意義


該案例利用ROAD PLUS附加模塊結合excel表格可實現大批量的道路計算，此舉大幅度節省時間且計算結果精确詳細。


設計方案


在高級道路模塊的自動計算道路中，将下載好的excel表格（https://www.oxytech.it/software/litestar-4d-suite/litecalc/software-per-illuminazione-stradale/road-plus-%E2%80%93-calcolo-automatico-multiplo-per-strade-rettilinee-via-excel/?idC=61933）導入并打開，設置好相應道路及燈具參數，核對并修改其中對應的文件路徑，即可進行計算。



顯示所有的工程數據：（部分截取）

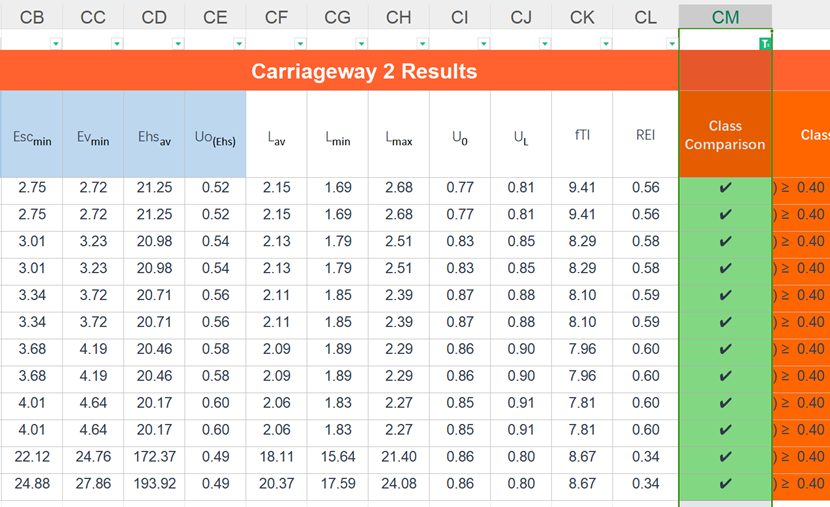

計算所有數據可行性并篩選可行方案：（部分截取）

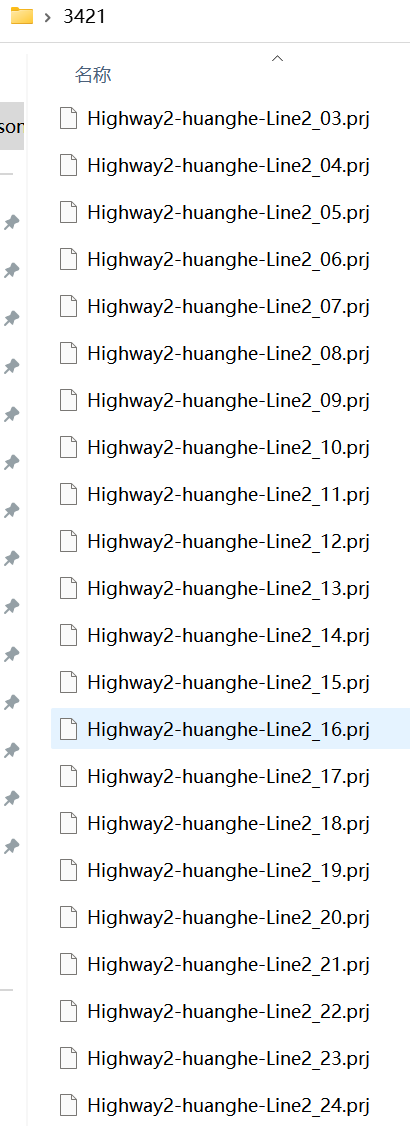

打開計算結果的文件所在位置：



選擇上面篩選結果合适的文件并在LITECALC模塊中打開，計算出：

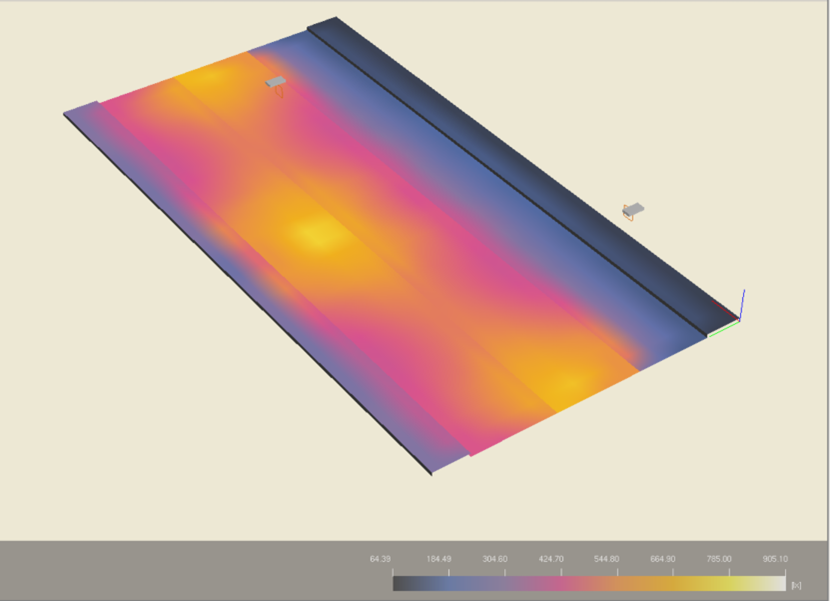

 僞色圖

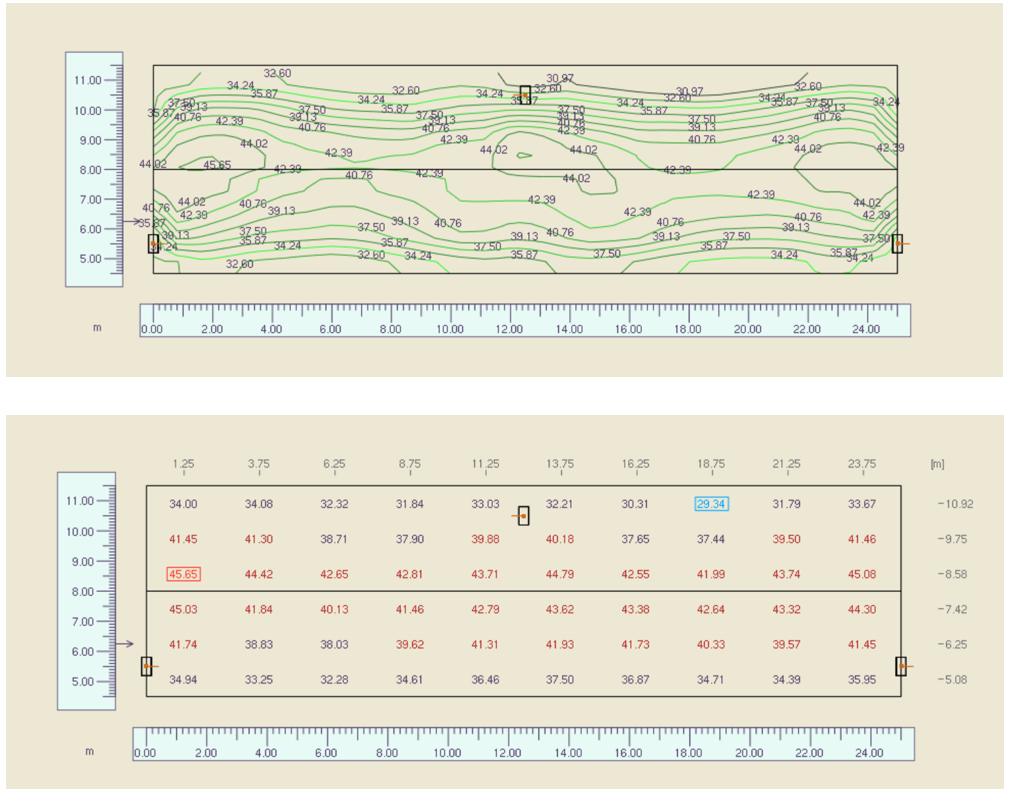

 水平曲線

 數值

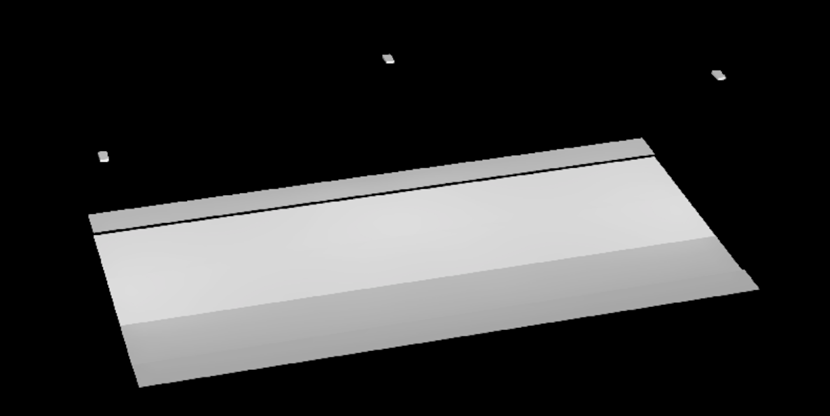

查看渲染結果，最後導出報表

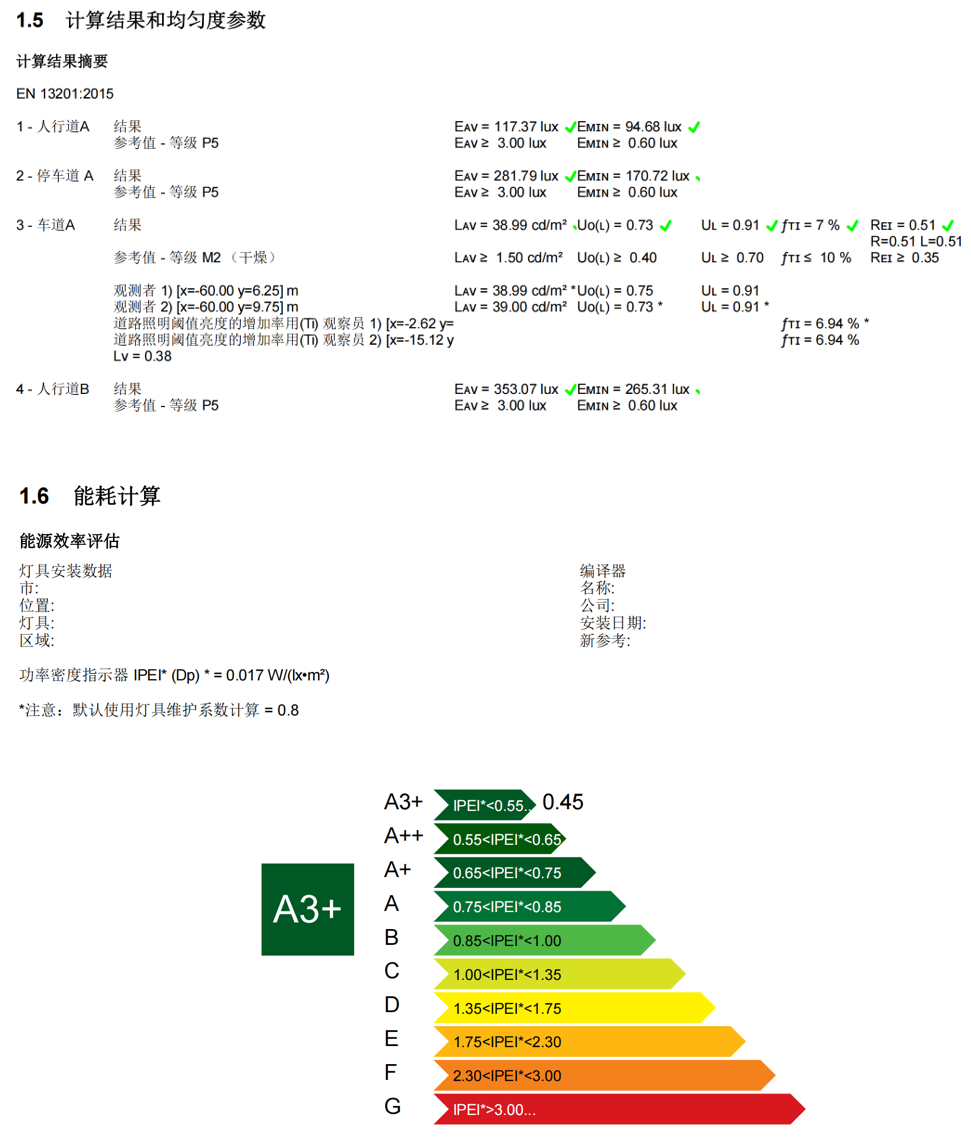

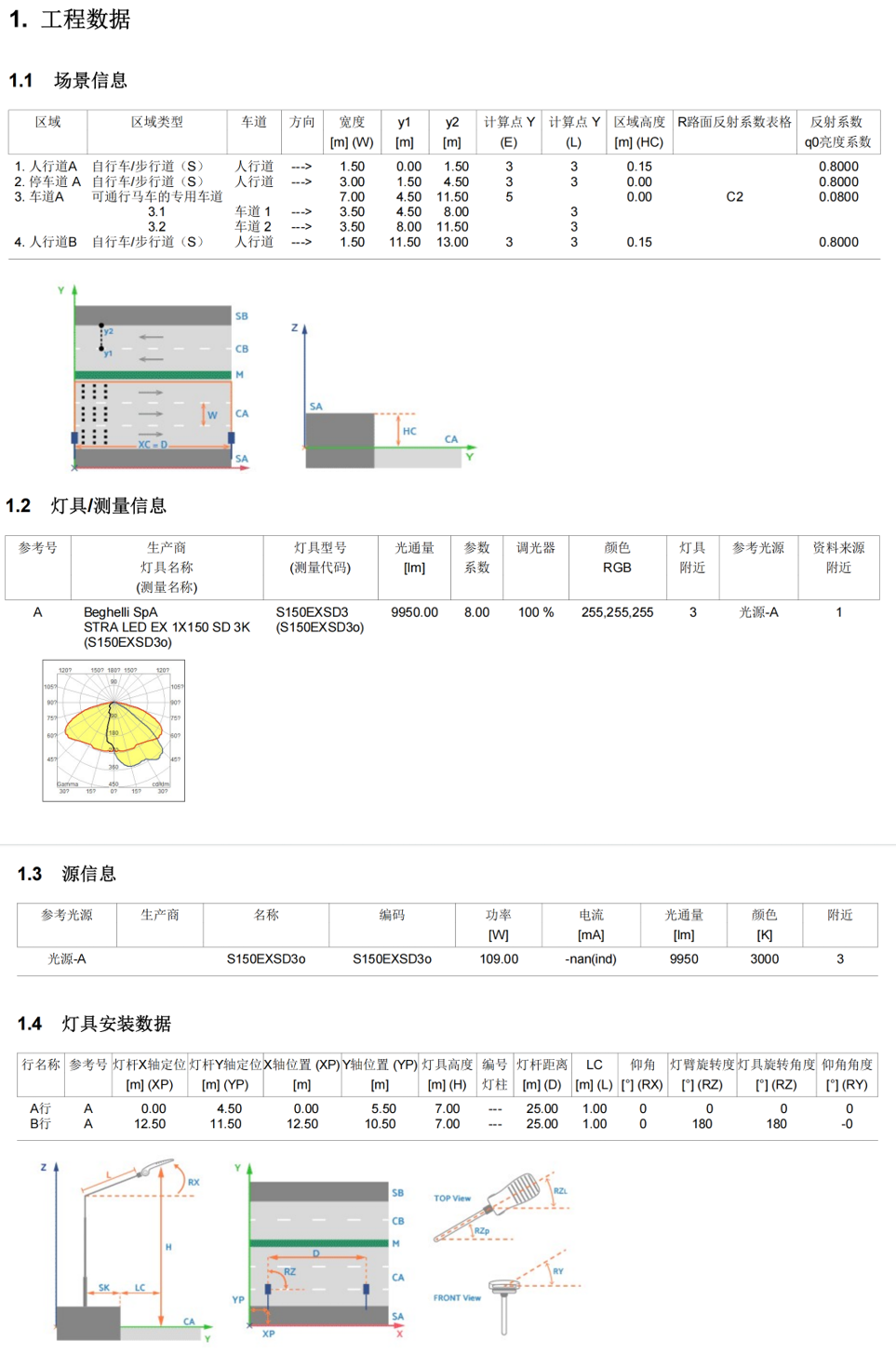

截取部分報表：
