課程簡介

當收到需求者的光學規格及非光學規格如環境測試要求時，既可以着手選用所需的基闆，鍍膜材料及膜數與厚度設計。設計開始可以從标準模系着手，例如高反射鏡不管波寬大小，開始我們一定是以四分之一波膜堆為設計基礎，倘若是截止濾光片，則應以對稱膜堆為設計基礎。當初始設計無法滿足要求時，我們需要考慮商業軟件或自行設計電腦軟件來參與合成或優化，設計好之後，即刻進行制造成功率分析，亦看膜層厚度的誤差值的容許度，若是鍍膜機的精密度做不到，則要修改設計，重新分析直達合格為止。

光學仿真與設計在研究過程中起到至關重要的作用，而光學軟件則為研究者提供了仿真與設計的平台。在這裏，我們整合了大量優秀的光學理論與算法，并提供了簡潔的人機交互界面，使光學建模更加便捷。在這次寒假體驗課程中我們整合了商業上常用的光學規格參數，結合數學設計方法和Macleod優化算法，學會利用Macleod降低成本、提高效率的和加速創新的可行步驟。

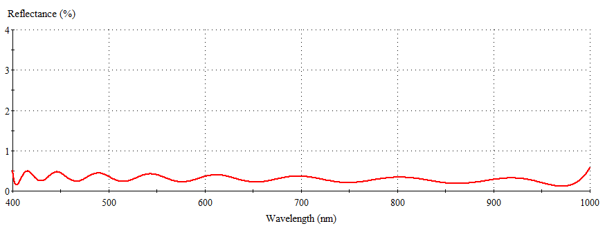

1. 超寬帶抗反射薄膜
• 規格：400nm到1000nm波段的平均反射率0.3%。
• 設計：公式加針合成

• 設計與最後獲得的實際結果之間的差異的分析：公差分析/反演工程

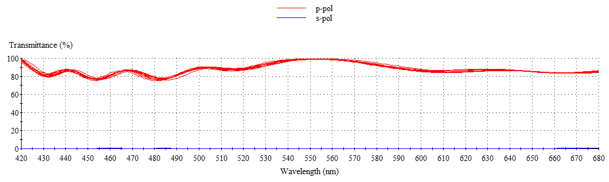

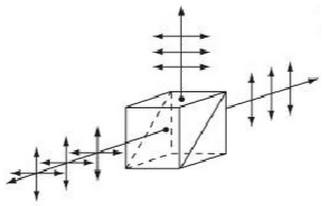

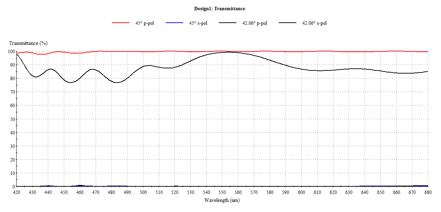

2. 投影電視-棱鏡偏振分光鏡
• 規格：
入射角度0°±5°，波長範圍420nm到680nm
Tpave>85%, Tsave<0.1%,平均分離比Tp/Ts>1500
平均分離比Tp/Ts>1500

• 設計

利用公式計算不同折射率基闆所需搭配之高低折射率材料，選擇1.7折射率當做基闆，Ta2O5和SiO2分别為高低折射率材料，為拓寬膜堆采用兩個膜堆設計，以630nm為監控波長，
空氣端的入射角度0°±5°，則薄膜面上的入射角度為42.06°-47.94°。

• 制造誤差分析

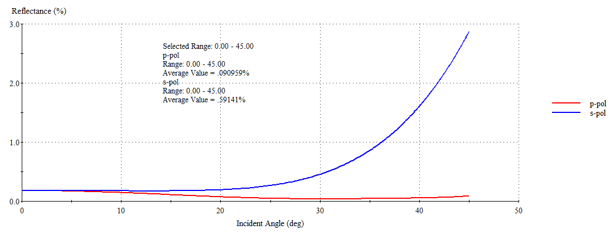

3. 抗眩光鍍膜-廣角抗反射膜：

• 規格

入射角=0°到45°，波長範圍420nm到680nm,Rave=0.65%,基闆BK7

• 設計
光角廣波域之鍍膜可以利用折射率漸變膜或多種材料之組合膜堆，本課程以TiO2\Ta2O5\Al2O3\MgF2,選取合适的初始結構，S|NMNHML|air進行優化膜層厚度得到。

• 制造誤差分析

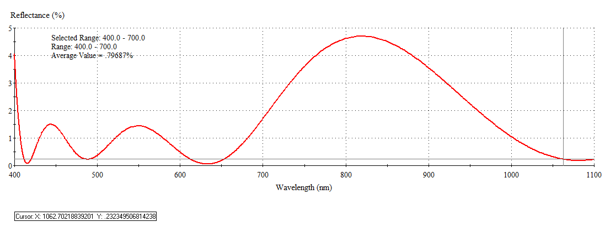

4. 激光測距儀-雙波域抗反射膜

• 規格

波長在400-700nm, Rave=1.5%
波長在1063nm,R<0.5%

• 設計
開始試用1/4-1/2-1/4模系，利用單純形優化和合成優化得到八層模系。

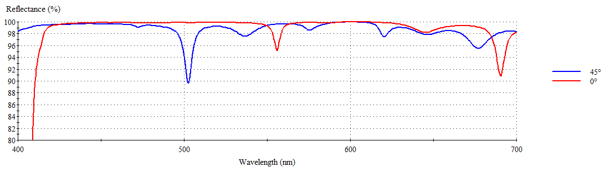

5. 廣角高反射鏡
• 規格
入射角度0°至45°，波長範圍420nm-680nm, Rave>98%,基闆BK-7
• 設計
高反射而且廣交需要使用多膜堆且每個膜堆需要多層，我們采用SiO2和TiO2為高折射率材料，監控波長470nm。

6. 電容觸摸屏設計分析

• 原理
• 電阻式觸摸屏
• 電容式觸摸屏
• 對薄膜的要求

7. 塑料基闆的鍍膜

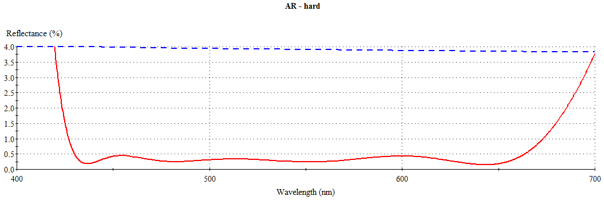

• AR-hard

AR-hard兼具抗反射與耐刮的鍍膜方法。用很薄的高折射材料（如Ta2O5）周期性的分布在較厚很多的低折射率（如SiO2）之間。

• LCD增亮膜
在太陽光或強光下，因反射光太強，其強度大于LCD的背光闆光源的光強，造成影像無法看清。這時候可以在LCD面闆及背光闆之間加一片由多個雙折射塑料堆成的分光偏光膜，可使P光在可見光區的平均透射率為75%（Tp=75%-80%,Rp=25%-20%）,s光的可見光透射率為Ts=25%-20%，Rs=75%-80%)。

8. 漸變折射膜

• 黑膜的設計（寬譜全吸收薄膜）
黑膜表示此膜沒有反射光，在顯示時有襯托作用。利用折射率高低不同的兩種材料逐漸調變比例混合獲得。

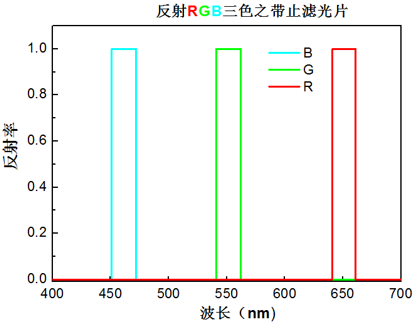

• 顯示器用反射RGB三色帶止濾光片的設計（多通帶濾光片）

如公式K為截止帶數量，截止帶中心波長在λj,可應用于顯示器中。

9. 功能擴展

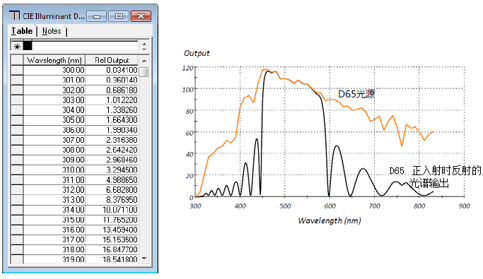

• D65 正入射時反射的光譜輸出
我們想要通過21 層的SiO2 和 Ta2O5 四分之一波長的堆棧，建立一個Illuminant D65 正入射時反射的光譜輸出的表格

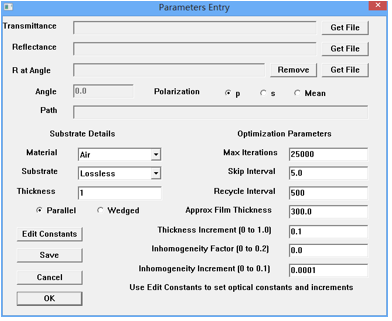

• 金屬材料的光學常數提取方法
