課程編号：CS0021

主辦單位：長春理工大學與訊技光電聯合實驗室&訊技光電科技（上海）有限公司

協辦單位：長春理工大學光電工程學院、長春理工大學OSA學生分會、上海訊稷光電科技有限公司、訊技科技股份有限公司

課程講師：長春理工大學資深專家&訊技光電高級工程師

課程形式：講師通過理論結合實際方式講授與學員互動式教學，教材與PPT同步教學。

課程時間：2013年6月28日（五）-30日(日) AM 9:00-PM4:00

課程地點：北京（具體地點開課前一周通知）

講師介紹:

第一天

幾何像差概述及光學設計

●幾何像差概述
☆ 球差
☆ 位置色差和二級光譜
☆ 彗差、正弦條件、等暈條件與正弦差
☆ 象散、場曲、畸變
●初級像差理論介紹及討論
☆ 七種像差與口徑、光闌位置、視場、光焦度關系
☆ 像差的塞得和數表示及討論

●光學設計實例分析（1）
☆ 單透鏡的波差法與最小偏向角法
☆ 雙膠合物鏡的波差法和最小偏向角法
☆ 三膠合物鏡的波差法和最小偏向角法
☆ 透射式平行光管物鏡
結構參數：口徑D=100mm,焦距f=1000mm,視場2w=1°

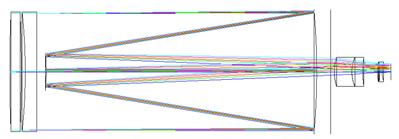

☆ 折反射複消色平行光管物鏡
為減小色球差和縮短筒長，采用折反射式複消色平行光管物鏡，為解決非球面加工困難，主反射鏡均用球面，用前面兩K9玻璃組成的無光角度透鏡校正主次反射鏡産生的球差，用後面雙膠合物鏡校正象散、場曲、客服兩反射系統視場小的不足。結構參數D=125mm，焦距f=1000mm,視場2w=1°。

☆ 攝遠物鏡
雙膠合物鏡雖然可以校正球差、慧差、和位置色差，但無法校正場曲和象散，視場稍大就無法保證像質。為此，可在雙膠合物鏡後面加一彎月透鏡構成攝遠物鏡，除主面遷移縮短筒長外，更主要的是校正場曲和象散，提高成像質量。結構參數：口徑D=400mm,焦距f=200mm,視場w=7°。

第二天

●光學設計實例分析（2）
☆ 物鏡
非接觸在線監測工件尺寸設備的核心部件是物鏡，這種物鏡的特點是一種負畸變物鏡。物鏡可以實現反射鏡轉動掃描時，物方光束角掃面和像方光束線掃描保持線性關系，保證其不失真。技術參數：測量尺寸：0mm~50mm,測量精度1μm，掃面口徑：D=2mm，焦距：f=250mm。

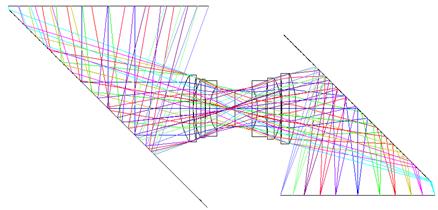

☆ 4系統物鏡
4系統用于圖像處理，核心部件是物鏡，它的質量直接影響圖像處理效果。處理圖像尺寸直徑為15mm。波長0.6328μm。

☆ 全景相機物鏡
全景相機是航空攝影相機的一種，因在飛行過程中可繞與飛行方向平行的軸旋轉，可拍攝寬幅照片。技術要求：焦距f=165mm,相對口徑:D/f=1/4,靜态視場2w=40°。

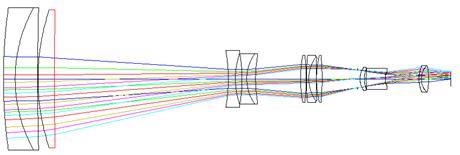

☆ 變焦攝影物鏡
從動态光學理論上講，變焦透鏡屬于一維動态穩像光學系統。應用動态光學理論可推導出像移補償公式。由此公式可準确計算出補償曲線，從而設計補償像移的凸輪機構。從光學設計角度看，變焦鏡頭屬于大像差系統，七種幾何像差均需要校正，設計難度大，可以說變焦盡頭是光學設計中最難設計的光學系統。本講座将給出一種設計變焦鏡頭的新方法，并給出一種使像面完全穩定的機械補償法。技術指标：
焦距f=7.907~118.749mm
相對孔徑：D/f=1/4
視場角：2w為41.56°~2.89°
光學總長：L=188.93mm

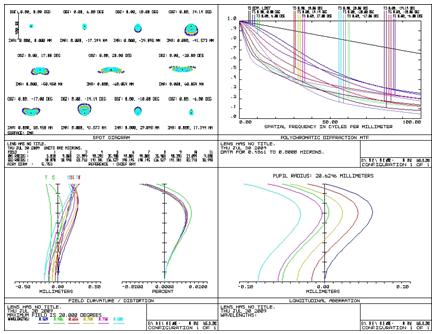

☆ 高倍顯微物鏡
平像場，複消色高倍油浸物鏡曾是光學設計的兩大難題，目前為止隻有德國解決得比較好，其他國家包括日本仍沒解決。其原因是既要平像場（消場曲、象散）又要複消色（消二級光譜）。技術指标：
放大倍率
數值孔徑：NA=1.25
視場：

☆ 離軸三反系統
卡塞格林、RC、格林高利、牛頓式等共軸反射系統的優點是全光譜（無色差），但缺點是：視場小、有中心遮攔、雜散光大。為保持其有點，克服其缺點，20世紀末國際上出現了離軸反射系統，其中三反系統用的比較多。雖然其加工和裝調較共軸系統複雜，但由于其優點很明顯，已被大量采用，而且加工和裝調問題已逐步得到解決。
技術指标：
焦距f=2000mm;
相對孔徑：D/f=1/8;
視場：子午0.2°，弧失17°

第三天

●光學設計實例分析（3）

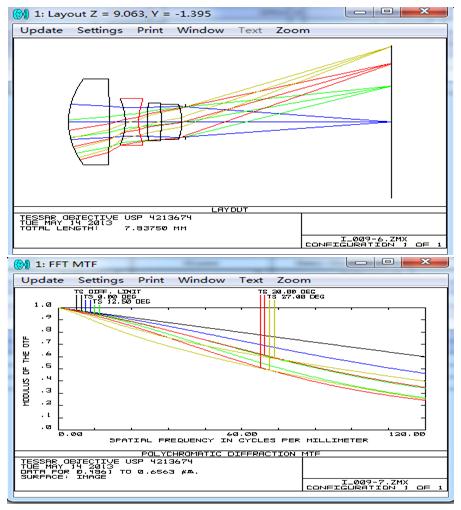

☆ 數碼相機鏡頭的優化設計

參數要求：焦距F=6mm、相對孔徑D/f=1/4.5、視場角54°；光闌後置。

要求隻用普通材料，并且隻準許使用标準面進行設計。

設計方法：首先在ZBASE數據庫選擇一個初始結構，經過焦距的縮放，各種參數更改符合本設計要求，然後經過加入操作數如MTFA、FCGS、 FCGT等優化.同時還可以學會如何運用玻璃材料的改變優化像質，最後達到設計要求；結構圖及傳遞函數下圖。

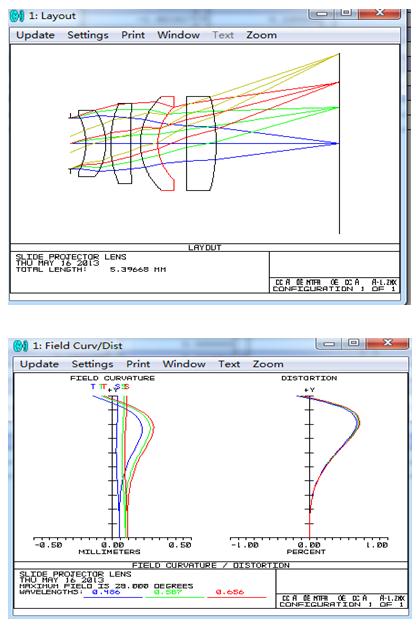

☆ 新型手機鏡頭設計

參數要求：焦距F=4，相對孔徑D/f=1/3.3、視場角56°;系統長度小于6mm，通過運用非球面可以使遞函數達280lp/mm。

目前手機鏡頭要求結構緊湊且要能大批量生産;所以經常用塑料材料設計，并且像質要求都很高。設計方法，首先确保能夠找到手機鏡頭的初始結構是理想的，否則可以任選一款比較緊湊的結構，把材料換成塑料材料，然後進行優化。在可能的情況下首先用标準面作為變量，當像質達不到你的設計要求時加入非球面進行優化具體實例如下.。其中要加入相應的操作數控制系統長度,及控制主光線角度等操作數達到設計要求，同時也要考慮像面邊緣照度的情況。

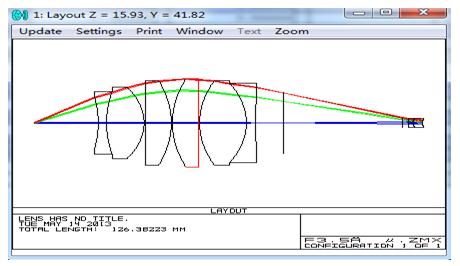

☆ 短焦距、長出瞳距廣角目鏡設計

參數要求：焦距F=3.5mm,視場角 ,出瞳距大于17mm；

這是一款比較特殊的目鏡，一般用于高檔天文望遠鏡，或者高檔觀鳥鏡，為了将倍數達到最大所以焦距盡量短，而為了便于觀測，鏡目距要盡量長；從初始結構選取的合理化，到目鏡優化需要注意的事項等将在具體設計時進行講解。

☆ 複消色差物鏡設計

1、 運用特殊材料兩片透鏡達到消二級光譜實例如下

2、

3、 用普通材料三片透鏡經過操作數的運用達到消二級光譜。

4、

課程費用：3600元/人

報名繳費截止時間：2013年6月23日

課程邀請函下載：點此下載

備注：

1.本次課程人數限定20人，報名聯絡方式如下：
電話：021-64860708（上海）、027-87106990（武漢） 轉 課程小組
傳真：021-64860709（上海）、027-87106806（武漢）
Email：course@infotek.com.cn

2.本次課程僅針對訊技客戶，如确認報名，請填寫附件報名表格，并以傳真（021-64860709、027-87106806）或郵件（course@infotek.com.cn）的形式發至訊技課程小組。

3.在客服人員與您确認信息無誤後，客戶需将課程費用彙款至訊技賬戶。
戶名：仙訊（上海）科技有限公司；
銀行名稱：中國工商銀行上海市習勤路支行；
銀行帳号：1001-2281-0901-6237-775
彙款完成後，請在彙款憑證上注明課程名稱、日期與報名人員後傳真至021-64860709（上海）或027-87106806（武漢） 或Email至course@infotek.com.cn

4.課程采用小班授課模式，并通過理論聯系實際的方式為學員講解，本次課程報名截止日期為開課前一周，如有興趣建議您盡早報名并繳費。

5.學員需自備有管理員權限的電腦，可以自帶上課用的軟件，不能攜帶者請提前通知訊技課程小組，便于提前做好安排。

6.報名費用中包含課程學費、材料費、開票稅金及午餐費用，其他費用學員自理。
