主辦單位：訊技光電科技（上海）有限公司
課程講師：訊技光電資深工程師
課程時間：2014年9月15日（一）-17日(三) AM 9:00-PM 4:00
課程地點：廣東珠海(具體地址開課前一周通知)
課程費用：3600元/人
課程簡介：
本課程為LED照明設計與照明工程的課程，內容涉及照明光學的基礎理論、FRED照明光學設計、LiteStar4D照明工程及LED測試設備等內容。課程包括了光學工程軟件FRED的基礎教程、FRED照明設計、LED車燈和LED路燈的光學設計，學員全程親自上機操作。主要給新用戶講授如何使用FRED構建光學模型、進行光線追迹和結果的分析、腳本優化等和照明工程中的燈具布置等。為學員展示FRED作為一款分析工具的軟件特點和強大功能，并且結合LiteStar 4D設計完整的室內照明場景和道路照明工程項目，課程中實時地進行案例操作，最後我們會介紹可與FRED和LiteStar 4D配套使用的LED近場、遠場測試設備，結合這些測試設備我們可以更好的解決照明工程設計方案。

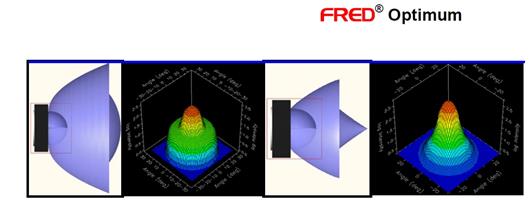

1.光學工程仿真軟件--FRED Optimum
FRED Optimum是FRED最新版本，它包含了內置的混合優化模塊，并且擁有利用當今高性能多CPU系統來加速光線追迹的能力。FRED的新混合全面優化運算是非序列性的，允許多重目标，擁有fractional weighting性能以連接變量和利用多種內置優化函數，加上用戶自定義scripted優化函數可以應對非常任務。混合運算擁有對在FRED中直接建的或者從CAD軟件中導入的NURBS表面進行全面優化的能力。優化方案給了用戶完全控制變量，優化函數和優化運算以解決照明工程設計問題，提高整體設計效率。
2.LiteStar 4D照明工程軟件
LITESTAR 4D旨在為照明行業（制造商，代理商，分銷商，設計師，項目經理等）提供一套整合的照明系統方案。
主要模塊：
• Litecalc 照明設計和照度計算。其計算基于最新最強大的Photon Mapping算法，而替換了舊有的Radiosity 算法，使用渲染及光線追迹模塊，可以同時導入用于室內和室外（戶外公衆地方、運動場地、道路和隧道）照明設計的二維和三維DXF文檔中。
• Liswin 光源和燈具的電子目錄查詢
• Lisman 參數管理模塊
• Photoview 配光數據管理模塊
• Lisdat 電子目錄創建及管理模塊
• LisWEB 在互聯網上更直觀更便捷地使用Liswin電子目錄
• FDB+MDB WEB 通過互聯網實現自動産品數據庫更新及遠程産品搜索
3.LED測試設備
NFMS近場測試儀
優勢：
• 生成用于光學建模的Radiant Source Model（RSM），可将輸出結果輸出為IES光源文件，EULUMDAT燈具配光曲線文件，或是RSM文件。IES和RSM文件可導入FRED等照明軟件中進行光學設計分析。
• 在狹小的測量空間生成照明分布
• 同時測量亮度及色彩/頻譜數據，特别适合LED燈具的開發及生産質檢。
主要特點：
• 全自動測量控制
• 精密的數據建模和分析功能
• 兼容各種ProMetric成像色度計或光度計
• 較小的測量空間
• 集成到分析軟件的近場測量數據推算遠場分布
測量能力：
• 亮度
• 色差（u’,v’）
• 光強
• 三刺激色(X,Y,Z)
• 顔色（x,y）和（u’,v’）
測角光度計T6
一款測試傳統和LED光源及燈具的光強度和頻譜分布的測角光度計
特性
- T6測角光度計符合LM-79 & EN 13032 & CIE n.70（探頭移動式測角光度計）标準。
- 高級别的光度探頭，精度高（f1’<1.5%）
- 所占的空間小（3×3×3 m）
- 同時獲取光強度及顔色分析
- 操作簡單，準确性、效率及靈活性高
- 強大的機器管理軟件（Gonwin）
優勢：
• 專為LED光源測量優化設計，測得光源近場模型Radiant Source Model（RSM），及能轉成光線集(Rayset)，可導入FRED等照明軟件中進行光學設計分析。
• 可以針對不同的設計階段和設計要求，重複生成包含不同光線數量的光學集，使整體設計過程更有效率。
主要特點：
• 非常高的動态範圍16bit
• 從光源收集光線100%的填充因子
• 匹配CIE的濾光片檢測顔色
• 集成ND濾光片轉輪能夠對無限亮度進行準确測試
• 精密穩定的機械設計
• 最小的角移動精度每次0.1°角度的轉動
• Run-out 誤差 小于0.015mm
課程大綱：
1. 照明光學設計—基礎理論
1.1 幾何光學重要原理
1.2 光源的種類及發展
1.3 LED光源的原理及分類
1.4 LED光源的優缺點及發展趨勢
1.5 輻射度學和亮度學
1.6 光學系統設計的理念
1.7 成像系統範例
1.8 照明系統範例
1.9 N次光學設計
1.10 CIE色度系統
2. FRED軟件介紹及基本操作
2.1 FRED軟件背景
2.2 軟件主界面（GUI）及自定義操作
2.3 模型建立（自身建模、機械設計模型導入、光學設計軟件模型導入）
2.4 特性設定（材料、鍍膜、散射等）
2.5 創建光源（光線文件導入、LED光源創建）
2.6 光線追迹（序列/非序列、自定義路徑、高級光線追迹）
2.7 建立分析面（包括5種探測器類型、2D/3D顯示、IES光源創建）
2.8 分析計算（光照度、光強、功率、偏振、雜散光和彩色圖像等）
2.9 數字化工具（對圖片頻譜曲線采樣、2D圖紙數字化旋轉得到3D模型）
2.10 腳本語言（VB）擴展功能（腳本評價函數進行照度分布優化）
2.11 反射罩和積分柱
3. FRED照明光學設計
3.1 設計理論
3.2 照明光源的種類
3.3 光源設置
3.4 反射罩、TIR全反鏡 （NURBS表面優化）
3.5 照明系統設計
3.6 案例操作
4. LED車燈光學設計
4.1 設計理論
4.2 現有産品及專利介紹
4.3 車燈專利分析
4.4 案例操作
5. LED路燈光學設計
5.1 路燈的定義
5.2 路燈的曆史
5.3 路燈的種類
5.4 路燈光學設計
5.5 設計範例
5.6 案例操作
6. LED背光闆 光學設計
6.1 LED背光闆光學設計理論
6.2 設計範例
6.3 案例操作
7. MR16燈具光學設計
7.1 MR16燈具定義
7.2 MR16燈具光學特性
7.3 MR16燈具分類
7.4 MR16燈具産品
7.5 MR16燈具光學設計原理
7.6 MR16設計案例
8.LiteStar 4D照明工程軟件
8.1 軟件背景及介紹
8.2 軟件模塊及功能(包括Photoview Plus/Custom/Batch)
8.3 軟件主界面及操作
8.4 豐富的燈具及光源數據庫（支持在線更新）
8.5 快速産品搜索模式
8.6 配光測量報告及圖表、IES文件解讀

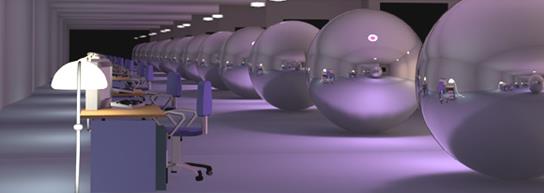

8.7 室內照明場景設計
8.8 光線追蹤及渲染操作
8.9 創建照明工程案例分析報告
8.10 戶外照明工程案例
8.11 道路照明工程案例
9.LED測試設備
9.1 LED測試設備簡介
- 近場光度測試： Radiant Zemax NFMS & SIG
- 測角光度計： OxyTech T6
9.2實驗室可提供之服務(測試、設計、培訓服務)
- 硬件及軟件應用培訓：
- NFMS, SIG & T6之安裝及基礎應用培訓
- 在線或現場技術支持
報名方式:
1.本次課程人數限定20人，報名聯絡方式如下：
電話：021-64860708 傳真：021-64860709 Email：course@infotek.com.cn
2.如确定報名，請填寫附件報名表格，并傳真至021-64860709或郵件course@infotek.com.cn訊技課程小組收。
3.在客服人員與您确認信息無誤後，客戶需将課程費用彙款至訊技賬戶。
戶名：仙訊（上海）科技有限公司；
銀行名稱：中國工商銀行上海市習勤路支行；
銀行帳号：1001-2281-0901-6237-775
彙款完成後，請在彙款憑證上注明課程名稱、日期與報名人員後傳真至021-64860709或Email至course@infotek.com.cn
4.課程采用小班授課模式，并通過理論聯系實際的方式為學員講解，本次課程報名截止日期為2014年9月5日。
5.學員需自備有管理員權限的電腦，可以自帶上課用的軟件。
6.報名費用包含（課程培訓、材料費、開票稅金及午餐費用），其他費用學員自理。
7.培訓成績合格将授予訊技證書。
8.學員采購配套書籍享受五折優惠。
9.訊技對本次課程有異動權及最終解釋權。
