角分辨散射測量儀ALBATROSS

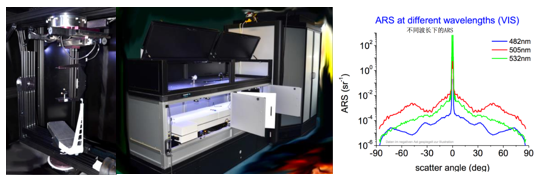

左圖：角分辨光散射測量儀ALBATROSS；右圖：532 nm濾光片在不同波長下的ARS分布。



系統簡介


ALBATROSS（3D-Arrangement for Laser Based Transmittance, Reflectance and Optical Scatter measurement ）是一個大型的測量樣本反射光，透射光，以及散射光分布的實驗室測量系統。其特點是對角度的靈敏度高，并且該系統可以測量三維空間中的散射分布。被測樣本包含光學和非光學表面以及其他光學材料和光學元件。其光源系統為變頻OPO激光，也可測量光散射的光譜特性。



特征及技術參數


-  可測量參數：散射光（角分辨散射ARS，雙向反射分布BRDF，

-  雙向透射分布BTDF，散射損耗），θ-2θ測量，反射，透射。（3D）

-  入射光與探測器可共面或異面。

-  入射角，散射角（方位角和極角）以及光源的偏振态均可調整。

-  可對樣品進行掃描。

-  動态範圍： 13個數量級。

-  最低ARS級别：5×〖10〗^(-8) 〖 sr〗^(-1)。

-  對粗糙度的最小分辨率：< 0.1 nm 。

-  波長範圍：225 nm 至 1750 nm (光譜帶寬<0.05 nm)。

-  樣本規格：最大尺寸直徑700mm。

-  方便操作的測量及分析軟件。

-  可分析值： 粗糙度，PSD等。



應用


對表面，薄膜以及材料性質進行表征和分析

-  産品質量檢測。

-  光學性能分析。

-  粗糙度分析。
