什麽是OptiFiber
使用光纖作為傳輸介質的電信現在是一個主要的行業。選擇合适的光纖參數是光學系統的重要問題。橫截面尺寸，材料成分和折射率分布都會影響光纖的損耗，色散和非線性，必須仔細選擇，以便在給定的應用中實現令人滿意的結果。
現有光纖的所有這些參數可以通過實驗測量，然後将光纖制造過程調整為最優化進行生産。但是，這種試錯方法極其緩慢，昂貴且不可靠。此外，一些重要的光纖參數，例如總群速度色散和有效非線性系數，不能用緊湊的桌面設備直接測量。正因為如此，使用合适的光纖設計和建模軟件的專業人員數量在光電子行業不斷增長。
OptiFiber是該類别中的領先商業産品。它是一種功能強大的工具，它将光纖模式的數值模式求解器與群延遲，群速度色散，有效模面積，損耗，偏振模色散，有效非線性等計算模型相結合.OptiFiber最強大的功能之一是它能夠預測如何優化給定的光纖，而不是設計目标，例如很小小但非零色散和最大模面積。此外，OptiFiber可以通過導入和分析實際光纖樣品的折射率分布來補充和擴展真實實驗室設備（如EXFO的NR-9200 Optical Fiber Analyzer）的光纖表征能力。 OptiFiber是設計光纖，光纖元件和光通信系統的工程師，科學家和學生不可或缺的工具。
OptiFiber可以用來：
通過以下任一方法設計具有任意二維折射率分布的多層光纖：
1. 使用內置函數庫或使用用戶指定的公式在內部定義配置文件
2. 導入外部配置文件（直接支持使用NR-9200掃描的配置文件）

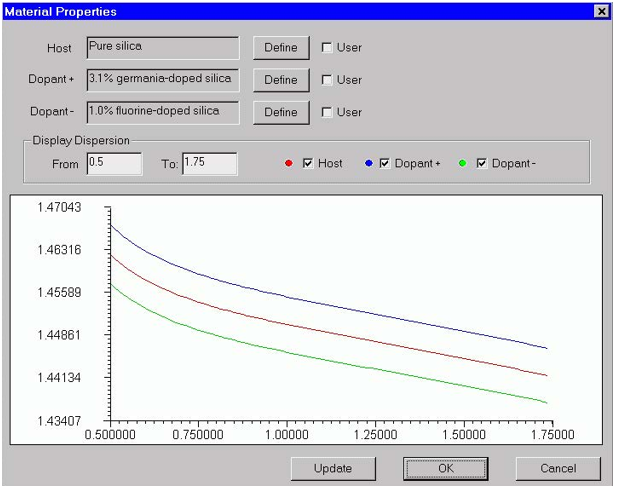

根據Sellmeier模型或用戶定義的函數分配材料色散
基于已知實驗公式的材料損耗模型
計算任何支持模式（基模或者高階模）的以下特征：
1. 多種方式顯示模場
2. 有效折射率以及傳播常數
3. 群延遲
4. 三種群速度色散（材料，波導，總和）
5. 模場直徑根據各種定義和有效模面積
6. 截止波長估計
7. 宏彎、微彎和拼接損失
優化這些特性對光纖衆多技術參數的依賴性：
1. 幾何、外形，成分
計算并直觀地比較任意模式的參數
計算由內在或外在擾動引起的雙折射效應
基于随機模型的PMD估計
使用兩種替代方法來定義光纖的輪廓：
1. 折射率分布
2. 摻雜濃度曲線
可用模型：
1. 高階模的宏觀彎曲損耗
2. ITU-T推薦實驗給出的截止波長估計
3. 有效模面積
4. 任意模态的有效非線性折射率由非線性指數确定
5. 約束等
擁有龐大的材料庫
各種案例
可使用來自EXFO的NR-9200掃描的實際光纖樣品的實驗曲線
|
