OptiSPICE是首套回路設計軟件，用于包含光電元件交互集成回路的分析。它允許設計和模拟晶體管層面的光電回路，包括從激光驅動器到跨阻抗放大器、光連接器和電子均衡器。 随着光電元件在芯片和集成闆上的集成，為設計工程師提供可靠的，且可以精确并高效預估光電集成回路和集成闆上信号行為的模拟程序顯得尤為重要。 OptiSPICE提供了光電回路的自洽解決方案，方案中包含了光電兩部分的反饋。 OptiSPICE是一個包括參數提取、圖形截取、回路模拟和波形分析的全集成平台。
随着光電元件在芯片和電路闆上的共存，OptiSPICE為設計人員提供一個可靠的仿真框架，能夠準确、有效地預測光電集成電路和闆的信号行為，這一點非常重要。
模拟光學和電氣元件是一個多學科的問題。控制光學和電子元件的方程與傳統數值引擎內的協同仿真不兼容。此外，光電子器件與溫度有關，這種依賴性需要納入模拟中以獲得正确的結果。溫度效應對于集成在具有高功率電子元件（例如激光驅動器）的基闆上的光學器件的模拟尤其重要。在這種情況下，電子器件和諸如激光器的光學元件的緊密接近産生顯着的熱耦合。在這種情況下，電，光和熱域的耦合需要自洽的解決方案。
OptiSPICE是唯一用于光學，電學和熱能領域自洽的電路設計軟件。光學元件由延遲微分方程表示，電路由代數微分方程表示，熱電路由一組一階非線性熱擴散方程表示。支持各種電路元件，如二極管，晶體管，BJT和MOSFET，以及激光二極管，光纖和光電二極管等光學元件; OptiSPICE提供瞬态時域，小信号頻率和噪聲分析。
優勢
通過OptiSPICE全面的設計環境以在一個模拟平台上模拟光電回路，可以大大降低産品開發成本并提高生産率。
運行最新的瞬态時域、小信号頻率和噪聲分析器以精确預測高級的光電回路行為。

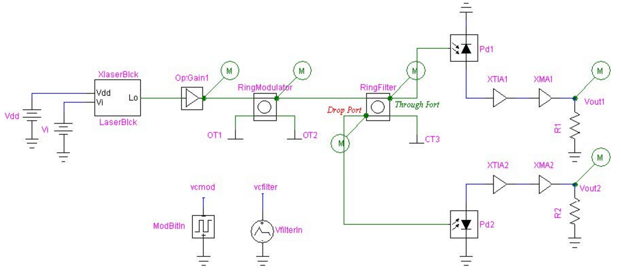

OptiSPICE圖表提供在直觀用戶圖形接口上進行直接圖表輸入。提供圖形抓取、參數定義、波形探測和使用。
波形分析采用OptiSystem複數數據處理功能。先進的觀察工具用于産生OSA頻譜、信号啁啾、 可見視圖、偏振态、星座圖等等。
用于OptiSPICE模型創建的參數提取工具。根據測量數據，參數提取器尋找最佳的OptiSPICE模型參數設置以用于拟合測量。
應用
OptiSPICE支持以下應用：
晶體管級光電電路的設計與仿真，從激光驅動器到跨阻抗放大器、光互連和電子均衡器
光電電路的信号完整性分析，包括帶有BER的眼圖分析。
|
