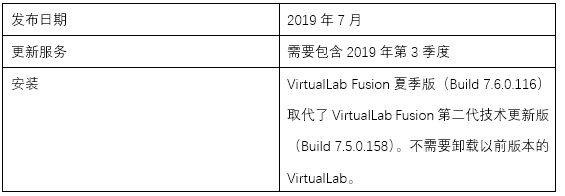

1 VirtualLab Fusion夏季版（Build 7.6.0.116）
1.1 光波導工具箱
•波導工具箱已重命名為光波導工具箱。
•對于光波導設計，典型的可視化工具是k域圖。它展現了k域內的視場，其可以在光波導內通過光栅移動。k-Layout可視化計算器支持1型全息透鏡光導布局的可視化。
•光波導設計的第一步是布局設計。VirtualLab提供了一種工具，可以自動進行1型全息透鏡光波導布局設計。
•VirtualLab提供了一種用于光栅優化（眼瞳擴展和外耦合光栅）的高級設計工具。該工具允許針對特定視場角度優化自由光栅參數。最後，使用Voronoi算法生成所設計系統的組合。
1.2 組件
•微結構組件可以使用薄元素近似（TEA）或副基底TEA分析第二代場追蹤引擎內的衍射光學元件，微結構在堆棧中定義。此外，用戶還可以通過在表面使用複雜的表面響應來分析方程表達下的功能。
•VirtualLab可以分析衍射和超透鏡。為了分析這些元素，使用了線性光栅近似（LLGA），其在局部應用了（取決于局部周期）薄元件近似或傅裏葉模态法。
•可以使用新組件對一維和二維光栅進行分析。這些組件可以在組件目錄中找到，它提供了理想和真實光栅的分析，可以對鏡頭系統內的光栅進行精密的分析。
1.3 理想組件
•通過引入新組件将場分解為矩形或環形區。根據您的光學配置，這可以顯着提高性能。
•現在存儲方程對話框顯示有關當前傳輸采樣的信息。
1.4 系統構件塊
在堆棧目錄中，您可以訪問新的Lighttrans定義的堆棧條目，該條目定義了具有圓邊的傾斜光栅。該配置可用于研究具有一定公差參數的傾斜光栅的光學性能。
1.5 探測器
提供了一種新的探測器來計算調制傳遞函數（MTF），通過k域中的卷積來工作。根據采樣點數和光學配置，與已有的PSF和MTF探測器相比，提高了MTF計算的性能。
1.6 編程
•在編程片段內，可以将一個或多個DataArray1D、DataArray2D和Data Array Gridless用作全局參數。
•可編程探測器現在可選擇将光譜場作為輸入，這可以根據期望的探測器信号進行更高級和高性能的評估。
•VirtualLab.Programming.dll的VL_Files類中的新方法可用于将灰度位圖導入為諧波場或瓊斯矩陣傳輸。
1.7 計算器
VirtualLab現在提供了一種新的計算器，可用于對帶有圓邊的傾斜光栅進行公差分析，計算器支持通過傅裏葉模态法和積分方法分析這種光栅。用戶可以較好地比較結果以及兩個嚴格光栅求解器的性能。
1.8 輸入和輸出
•Zemax現在支持将Binary2表面導入衍射透鏡。用戶可以在衍射透鏡中使用此導入方式，也可以在系統導入中自動使用。
•引入了optiSLang “僅導出變量”選項。這可以導出更小的參數文件，從而在optiSlang優化中實現更短的執行時間。
1.9 性能
•已更新并行參數運行，并行參數運行現在明顯更快。
•參數運行結果表的性能得到了顯着改善。
•改進了具有許多波長的彩色場組的可視化性能。
•對于光與區域和基面的相互作用，通過更先進的光通道處理，改善了光波導系統分析的性能。
1.10 用戶界面
•VirtualLab提供各種不同顔色查找表顯示2D數據。在夏季版本中，VirtualLab現在可以預選顔色查找表菜單。
•文件的打開對話框現在允許選擇多個文件。
•複振幅和諧波場組的可視化現在使用了與基于數組的文檔相同的顔色查找表，這使用戶可以更自由地自定義視圖。
•現在可以在屬性浏覽器中以與數組相同的方式配置諧波場的矩形和範圍标記。
•為了在3D視圖中更方便地顯示曲面，引入了高度縮放，可由用戶調整。
•在光學裝置中，用戶可以指定注釋。在以前版本的VirtualLab中，這些注釋顯示在單獨的模式對話框中。現在可以在光學系統視圖中直接顯示注釋，這允許更加人性化地使用光學裝置注釋。
•光學裝置注釋現在也可以通過HTML格式化。通過這種方式，可以以更有條理的方式組織筆記。
•在篩選字段中，現在可以搜索多個單詞或單詞組（包含在引号中）。 例如，在參數概述中，現在可以搜索：“Interface #1” scaling。
1.11 更新
•在新版本中，衍射光學工具箱以及光波導工具箱現在可以作為金銀版本使用。在光波導工具箱的金版中，提供了衍射光波導的設計。衍射光學工具箱的金版可以使用衍射和超透鏡（與光栅和入門工具箱結合使用）。
•波導（用于光波導光學設置）和基本波導（用于通用光學設置）已重命名為光波導。現在，通用光學裝置中光波導組件的限制更加寬松。在通用光學設置中使用時，每個接口最多允許三個表面區域。
•為了提高數值穩定性，現在通過四元數而不是旋轉矩陣處理旋轉，更利于改善小旋轉角度時的模拟。
•黑盒組件加密已更改。因此，用戶必須使用VirtualLab 7.6（夏季版）對VirtualLab 7.5或更早版本中保存的黑盒組件進行解密和加密，以确保它們仍可用于即将發布的版本中。
•結構設計，通過使用反向薄元件近似将傳輸函數轉換為高度輪廓，現在會另外生成微結構組件。
•導出的STL文件的小改進可以減少某些STL讀取程序有90°邊緣的問題。
•現在，參數優化中最後一個模拟步驟始終保留優化結果（即使在中止優化後）。
|
