1. 軟件簡介
TVolumeX通過設計CS（Column Spacer）并計算液晶的體積和注入量，可對LCD面闆進行有效的動态分析。通過處理複雜的工藝變化，可以在制造産品之前确定工藝裕度，這可以極大地提高生産率。
1.1 應用領域
在制造大型LCD面闆時，液晶注入量和CS設計的準确信息對于最小化mura缺陷非常重要：
優化CS設計；
優化LC注入量；
1.2 主要功能
支持加載LCD面闆的GDS文件；
通過高級編輯功能檢查加載的面闆設計；
可以設置面闆信息包括單位像素的規格和分辨率，定義有效區域的起點和終點；
提供了CS類型的設置；
可定義栅極、門極和data焊盤的信息；
有各種類型的結構功能，包括厚度，錐度模型，錐角，蝕刻條件和材料特性，材料屬性包括楊氏模量和泊松比，以使用彈簧模型和闆彎曲模型來計算位移；
可設置CS規格：CS的底部和頂部的高度和半徑值格式，存在三種類型的CS（主CS，Sub1 CS，Sub2 CS）；

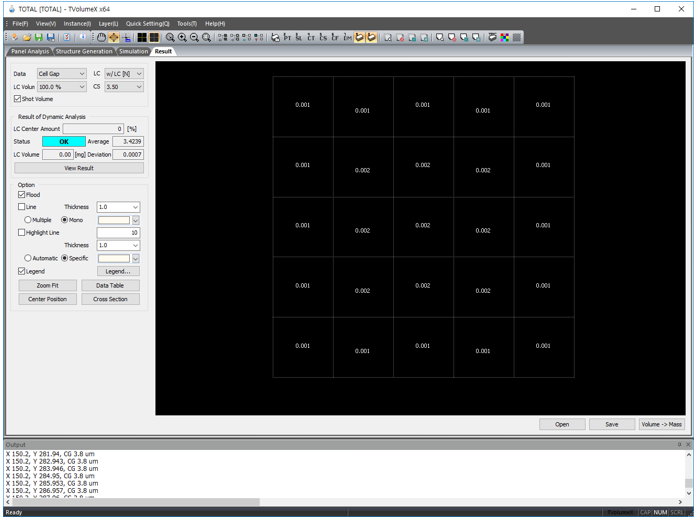

将根據結構顯示計算盒厚，LC注入量和注入量的結果；
提供了LCD面闆的CS分析；
根據仿真結果，進行評估面闆狀态判斷的缺陷分析，顯示出AUA和GAP等缺陷
1.3 應用舉例
TVolumeX可以計算每次注射的LC注入量，每次注入的LC注入量在很大程度上取決于CS設計和面闆位置。例如，密封膠區域必須考慮到密封膠的楊氏模量和泊松比。但是，AA區會考慮列間隔器的設計和密度。
 |
