OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變

當前位置: 主頁 > 服務項目 > 案例分析 > Optiwave >

時間:2023-11-07 19:58來源:訊技光電作者: 技術部點擊:次打印

本課程演示了受激拉曼散射對短孤子脈沖的影響。

布局及其全局參數如圖1和圖2所示。

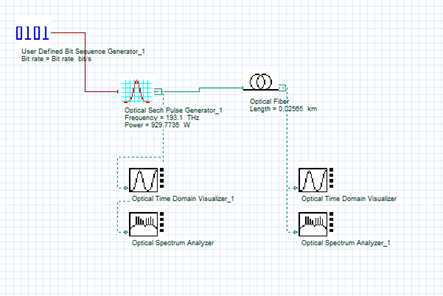

圖1.光路布局

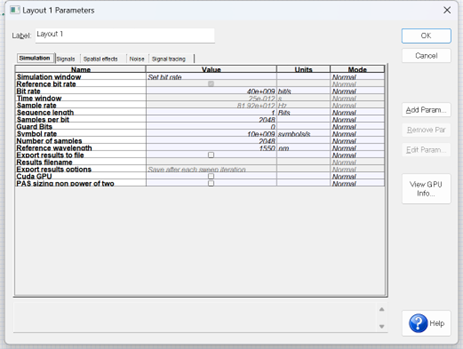

圖2.全局參數設置

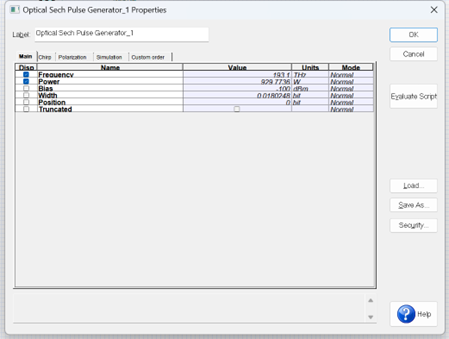

圖3.脈沖生成器設置

非線性色散光纖組件的參數如圖4所示。該布局模拟了高階孤子脈沖的傳播。

脈沖寬度（FWHM）為450.62fs，對應的T0值為T0≈（TFWHM/1.763）=255.6fs。

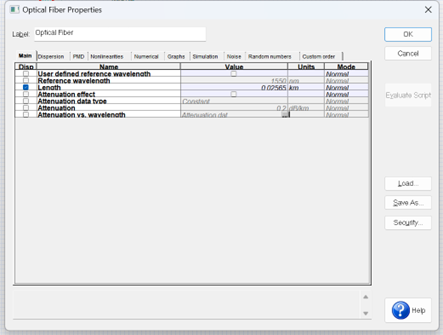

圖4.非線性光纖設置

設置完成後運行程序，可以看到輸出脈沖形狀和頻譜如圖5所示。

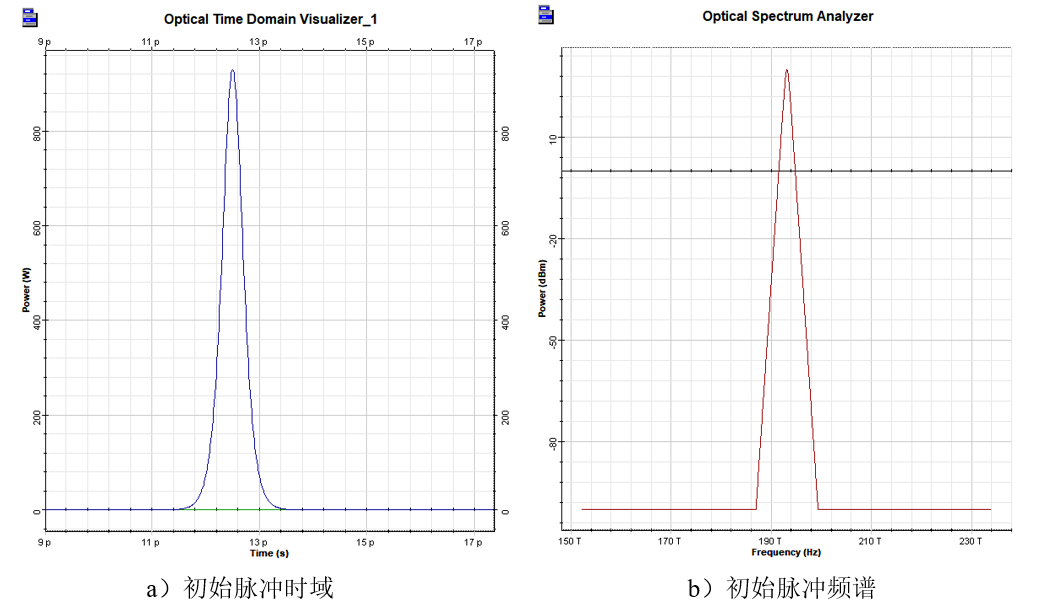

圖5.初始脈沖

輸出脈沖形狀和頻譜如圖6所示。可以看出，受激拉曼散射對高階孤子的影響是将其分解。

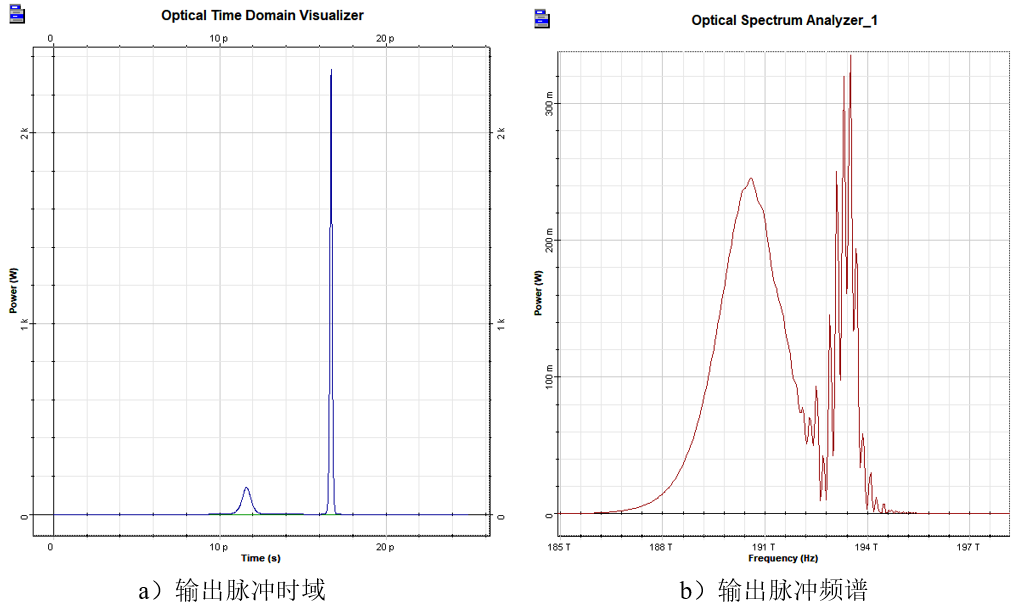

圖6.輸出脈沖

此外，通過比較輸入和輸出脈沖頻譜，可以清楚地看到孤子自頻移現象。

歸一化頻移：
