本案例演示了SOA作為使用交叉增益飽和效應（XGM）的波長變換器的應用。
波長為λ1的光信号與需要轉換為波長為λ2的連續光信号同時輸入SOA，SOA對λ1光功率存在增益飽和特性，結果使得輸入光信号所攜帶信息轉換到λ2上,通過濾波器取出λ2光信号，即可實現從λ1到λ2的全光波長轉換。輸入信号和CW信号可以被雙向或反向地發射到SOA中。這裏考慮了一種傳播方案。

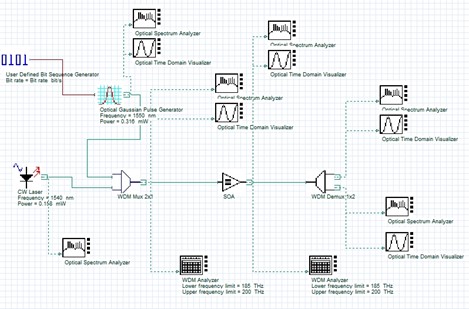

為了實現這一想法，強度調制的輸入信号和CW信号被多路複用，然後被發射到SOA中，如圖1所示。
圖1.光路布局
要演示10 Gb/s的轉換，需要以下全局參數（見圖2）。
圖2.全局參數設置
強度調制的輸入信号和CW信号具有1550和1540nm的載波波長和0.316mW和0.158mW的功率（沒有線寬、初始相位和極化）。在WDM複用器2×1的幫助下對信号進行複用，輸入SOA中。

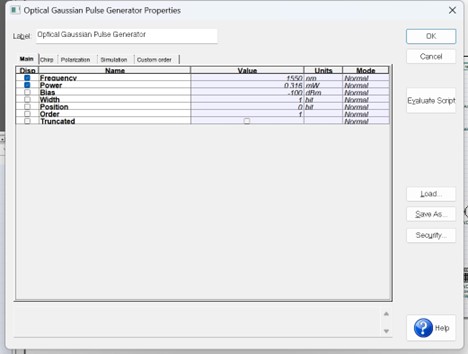

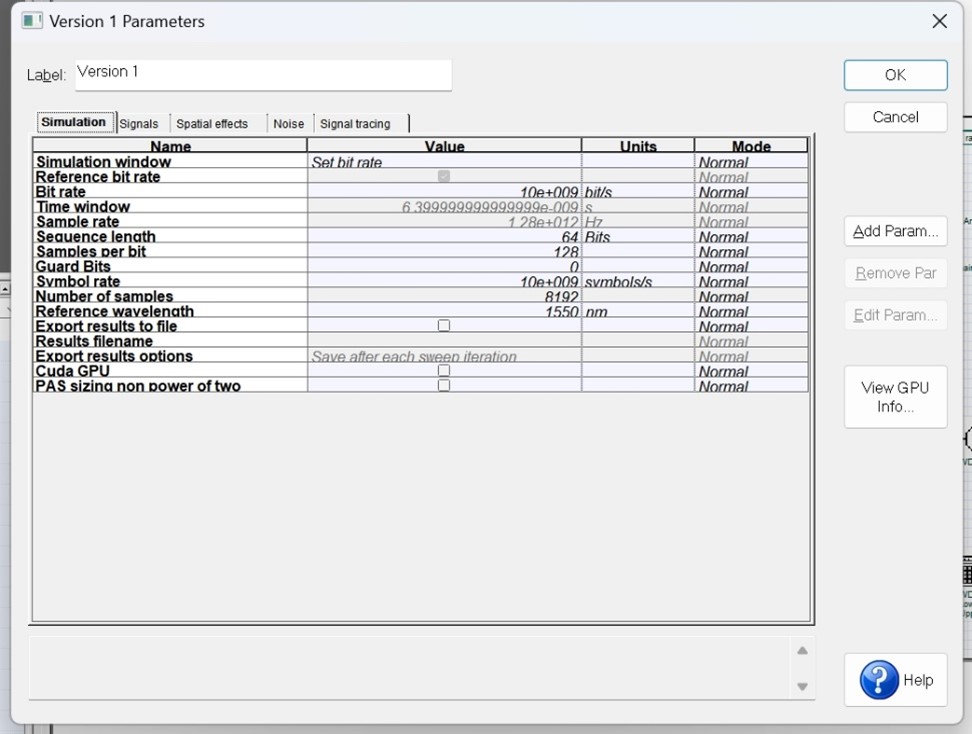

圖3所示為高斯脈沖生成器參數設置：
圖3.高斯脈沖生成器參數設置
圖4顯示了強度調制信号的形狀和頻譜。：
圖4.脈沖形狀和頻譜

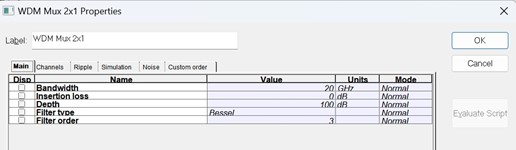

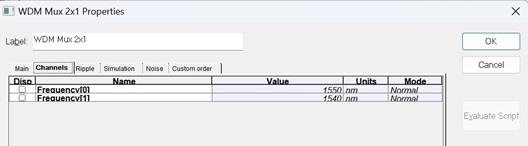

圖5顯示了多路複用器參數和通道。
a）主要參數
b）通道
圖5.WDM複用器設置

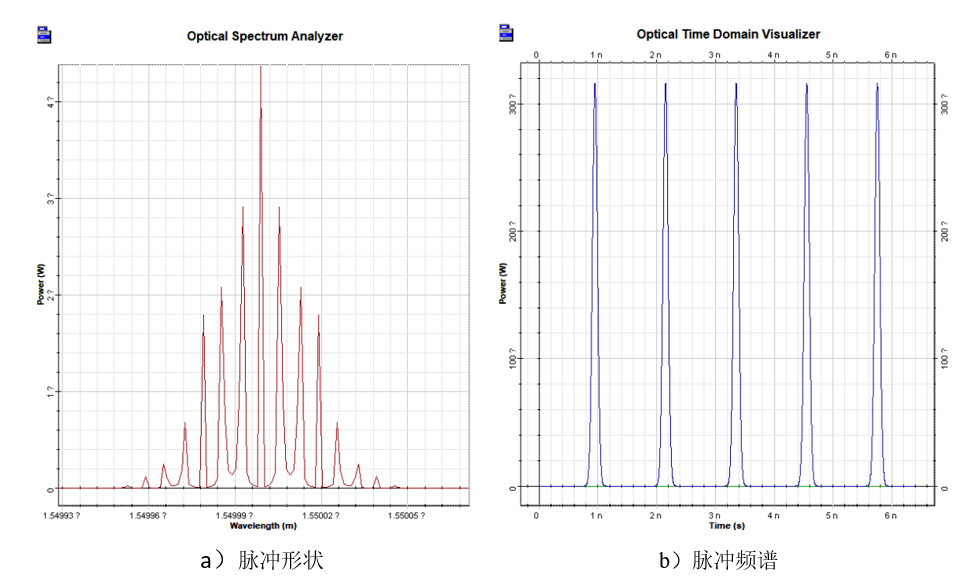

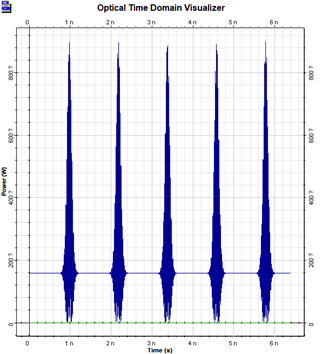

圖6顯示了多路複用後信号的形狀。
圖6.WDM複用後的波形

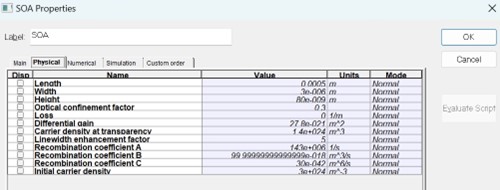

圖7顯示了SOA物理參數。這些放大器參數給出了不飽和單通道增益G0=30dB。
圖7.SOA物理參數

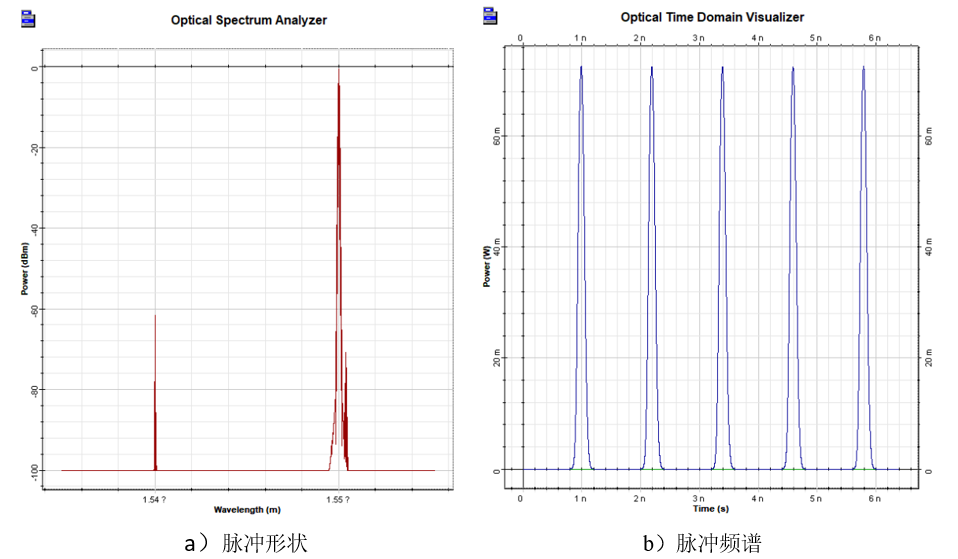

圖8顯示了放大信号。
圖8.SOA放大信号

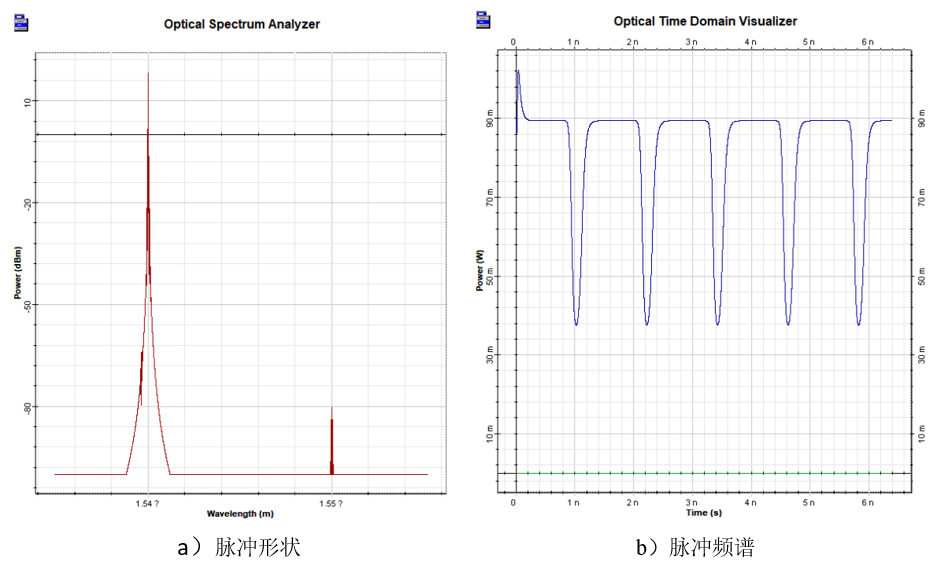

經過多路分解器的放大信号，其特性類似于多路複用器。圖9顯示了多路分解器後λ=1550 nm處的信号形狀和頻譜。
圖9.1550信道信号形狀和頻譜

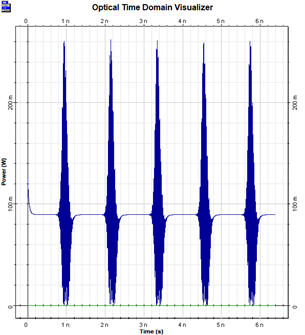

圖10顯示了多路分解器後λ=1540 nm處的信号形狀和頻譜。
圖10.1540信道信号形狀和頻譜
可以清楚地看到信号的反轉。
本案例演示了行波SOA作為使用交叉增益飽和效應的波長轉換器的應用。
|
