TechWiz LCD 1D應用:減反射膜的仿真
時間:2023-11-15 20:53來源:訊技光電作者: 技術部點擊:打印
最簡單的減反射膜結構是單層減反射膜,其主要是針對特定波長的減反射,主要原理是光波的幹涉相消/相長。對于單層減反射膜來說,理想厚度為1/4入射光波長。在本例中,假設了一個折射率為1.5的基闆,并且空氣折射率為1

1. 建模任務

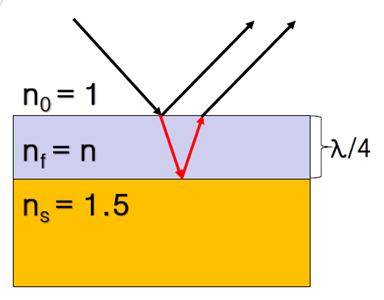

1.1基本結構

2. 建模過程

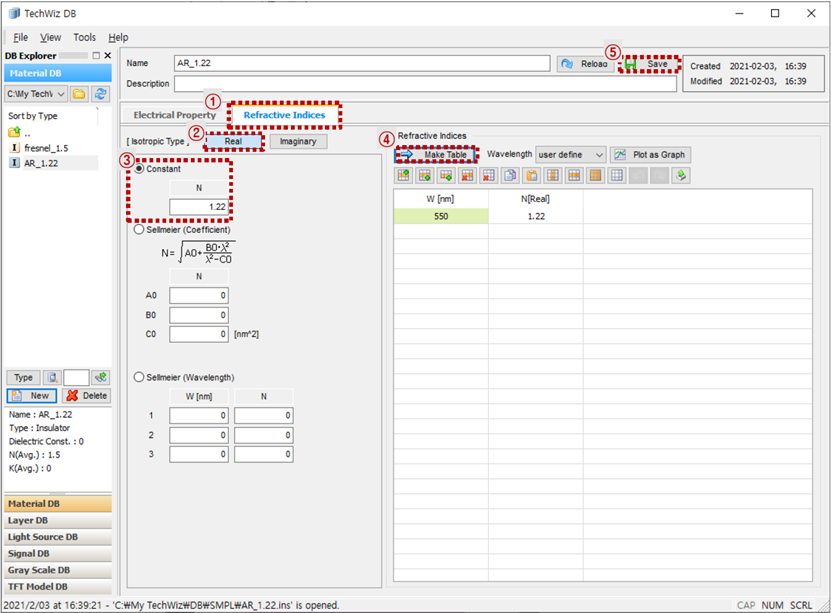

2.1創建材料(TechWiz DB)

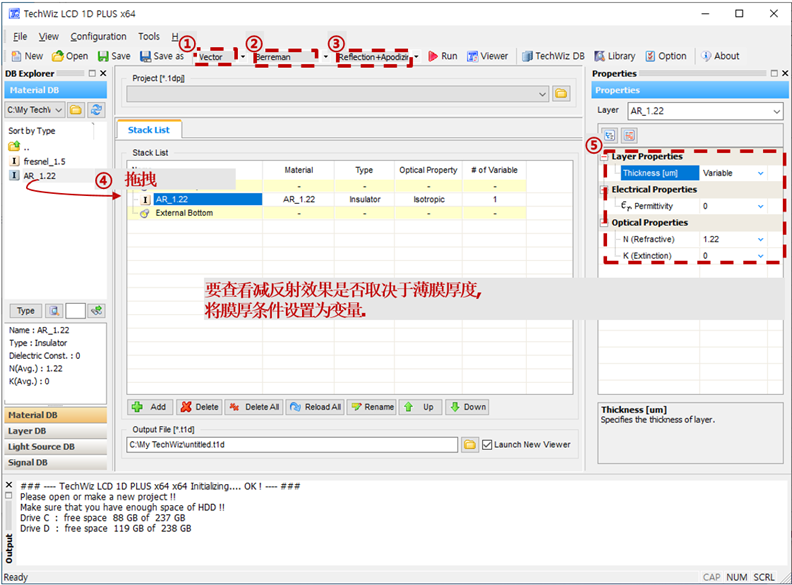

2.2創建堆棧結構(TechWiz LCD 1D)


3.查看結果

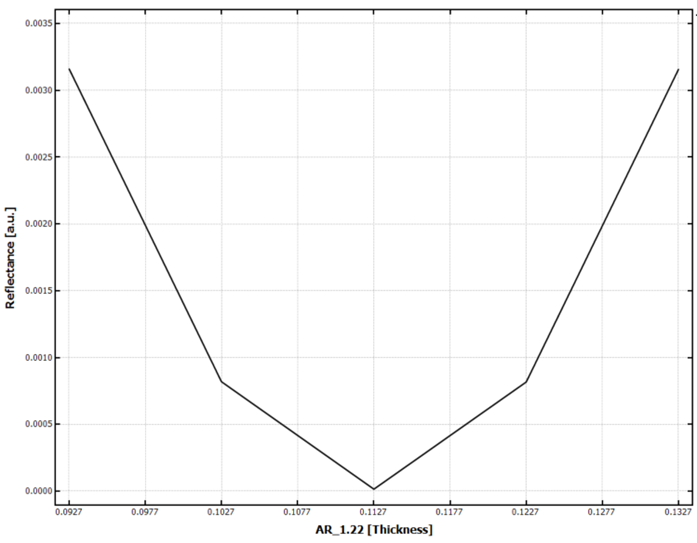

3.1反射率最小對應厚度為0.1127um,與理論計算結果相符

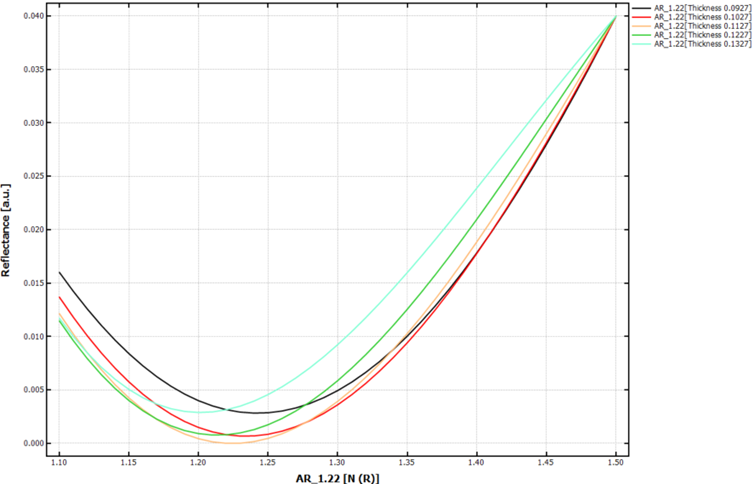

3.2可以将膜厚與膜層折射率同時作為變量考慮,可見厚度0.1127um,折射率N=1.22時,其反射率最低

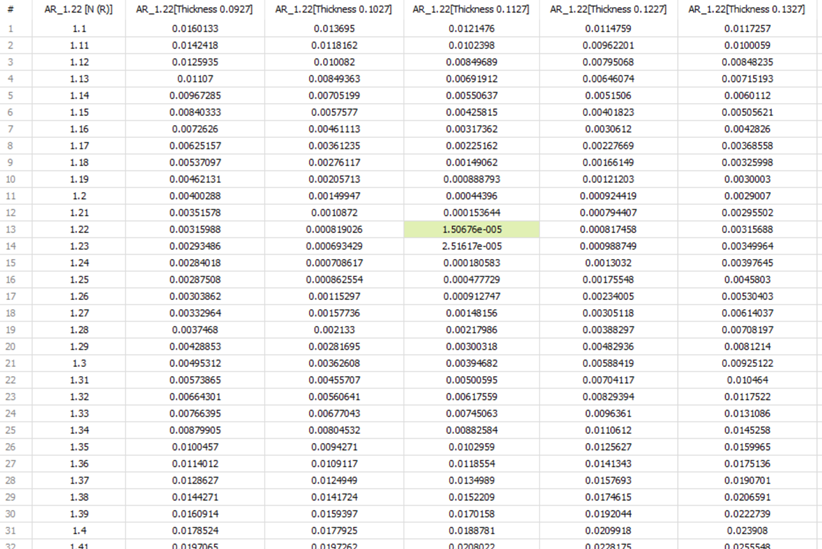

3.3可以查看詳細的原始數據,确定反射率的具體數值
