TechWiz LCD 3D應用：液晶面闆和光栅衍射分析

液晶顯示面闆的光栅結構産生了衍射圖樣。根據遠場方程，将衍射光計算為輸出光通過光栅介質的電場之和。


基于極坐标圖和圖像結果文件，對考慮衍射效應的光栅模型的設計有很大的幫助。


偏振體光栅(PVGs)模拟也可以用來識别一階反射率。



 狹縫模拟



（a）極坐标圖



（b）顔色輪廓

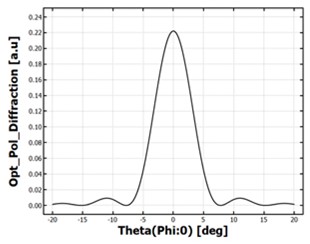

（c）衍射強度



 液晶相位光栅模拟

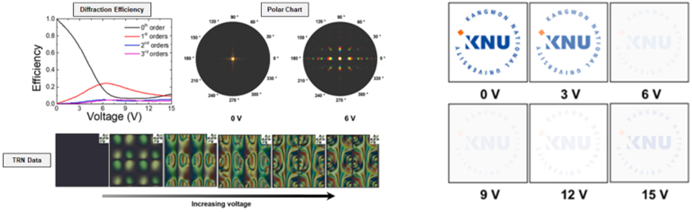

（d）TRN數據            （e）極坐标圖





（f）衍射效率



（g）圖像分析



 智能窗

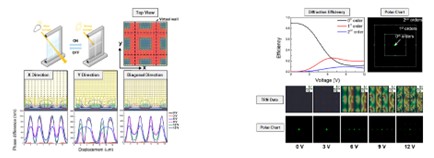

（h）液晶指向矢分布和相位差曲線    （i）衍射效率，POM圖像，以及衍射圖樣

[1] C.-H. Han, T.-H. Choi, W.-S. Kim, S.-W. Oh, Diffractive liquid crystal device for privacy window with a low operating voltage, J. Inf. Disp. 24 249–254(2023).

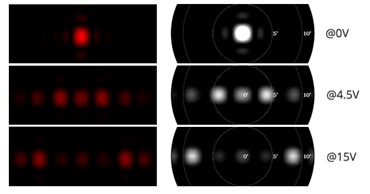

（j）衍射效率，衍射圖樣，以及POM圖像             （k）衍射圖像分析

[2] C.-H. Han, S.-W. Oh, A high-haze liquid crystal grating device with asymmetric anchoring energies, Displays 81 102581 (2024).



 偏振體光栅（PVGs）

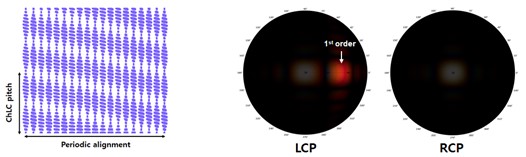

（l）ChLC PVGs                         （m）入射光
