從一個簡單的系統開始，基底是BK7玻璃，5 mm厚，兩邊鍍膜，入射和出射介質都為空氣。目标是産生一個長波通濾波器，阻帶區間是400 nm-600 nm，通帶區間是635 nm-1000 nm。我們在基底的任一側放置四分之一波膜堆，改變參考波長，使其覆蓋整個阻帶，為了提高通帶區域的透射率，我們需要進行細化設計。初始設計為：

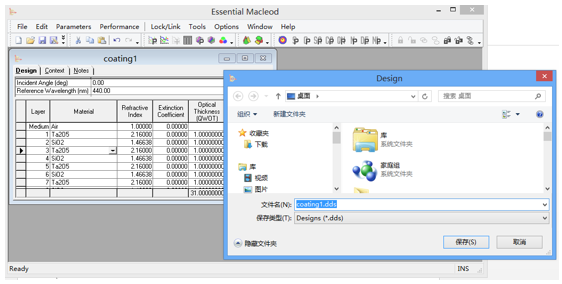

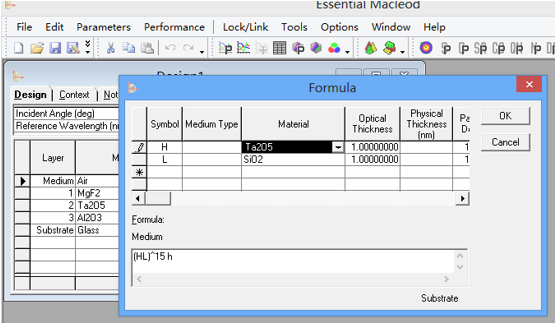

Coating1：(HL)^15H λ0=440nm
Coating2：(HL)^15H λ0=550nm
H表示Ta2O5， L 表示SiO2 。
在這裏我們用動态圖工具選擇參考波長，這樣可以完全覆蓋整個阻帶。之後我們通過優化去除通帶的波紋。除了兩邊的最外4層，将其他層都鎖定，使得在優化過程中可以先忽略阻帶部分注意這隻是個初始的設計，後邊去除紋波時還要做調整。
該系統如圖1-1所示。将該系統輸入到一個堆棧文件中，我們首先要說明它有三層介質，入射介質是空氣，緊接着是玻璃介質，最後的出射介質也是空氣。在玻璃介質的前表面鍍膜1。雖然實際上，膜2是鍍在玻璃介質的後表面，但在導入堆棧中時我們将膜2視為鍍在空氣出射介質的前表面。這意味着在該例子中，第二膜層設計時假定入射介質是玻璃，出射介質和基底是空氣。這顯然是不對的，因為設計文件中要求入射介質是空氣，基底是玻璃。為了糾正這一點，我們要确定膜層方向（Coating Direction）輸入的是反向（Reversed），實際上，堆棧文件通常會自動處理。

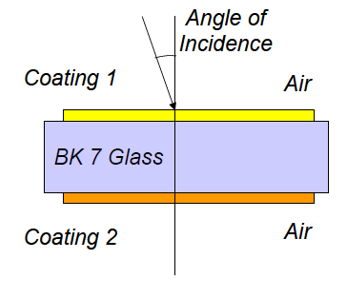

圖1-1. 兩邊鍍膜的玻璃基底，入射和出射介質為空氣的簡單系統。

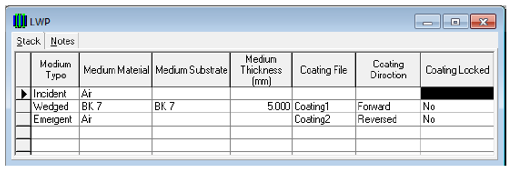

圖1-2.輸入參數的堆棧文件。注意BK7介質的介質類型是楔形。
圖1-2給出了堆棧文件中的參數設計。注意BK7介質的介質類型是楔形（Wedged）。點擊單元格把類型從楔形切換到平行，然後返回。在介質中光束可向後反射也可向前反射，光束是無序的結合在一起。另一種是完全消除幹涉作用，僅增加輻照度。但是如果兩個表面沒有完全對齊，光線就會逐漸偏離系統。有兩種極端的情況。一是表面完全對齊，多層反射光束仍然在系統口徑中，這種情況下介質類型是屬性平行（Parallel）。另外一種情況是，光束除了在第一個表面反射，其他表面的反射光完全偏離了系統，這種叫楔形（Wedged）。
|
