衍射光栅（Diffractive Grating）設計與加工承接

衍射光栅是通過周期性結構，對入射光的振幅或相位（或兩者同時）進行周期性空間調制。衍射光栅不僅用于光譜學，還廣泛用于計量、光通訊、信息處理等領域。衍射光栅種類很多，常用的有閃耀光栅、全息光栅、矩形光栅等。

AR增強現實眼鏡可以使用衍射光栅（又被稱為浮雕光栅）來實現光波導。相比于幾何光波導，浮雕光栅波導可以将AR眼鏡做得更輕薄，更适合消費類電子領域的應用。為了使往眼睛方向衍射的光耦合效率達到最高，AR鏡片的入射光栅最好使用斜齒 (slanted grating)或者三角形的閃耀光栅(blazed grating)，但這兩種光栅的設計和加工難度都很高。


基于VirtualLab Fusion內置的傅裏葉模态法（Fourier Modal Method，FMM/RCWA）以及參數掃描（New Parameter Run）和參數優化（New Parametric Optimization）功能，能夠針對不同的視場角，快速的完成傾斜光栅以及閃耀光栅等的設計并對所需的級次進行優化，以獲得最大的耦合效率，最後導出GDSII結構以進行微納加工。

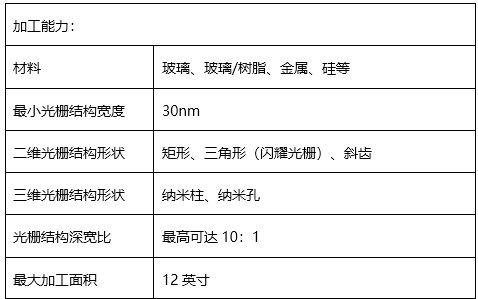

目前，我們除了可以提供各種常用的衍射光栅标準産品之外，還可以提供客戶化的定制加工服務。特别是可以實現納米級的斜齒光栅和三角形的閃耀光栅的加工。

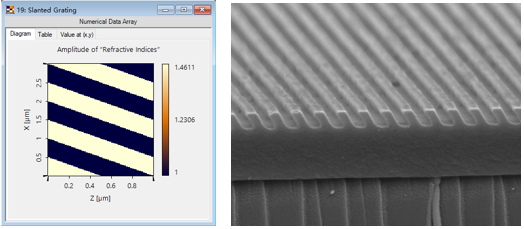

左圖：基于VirtualLab Fusion設計的傾斜光栅折射率分布；右圖：加工所得的傾斜光栅
