光纖陀螺儀系統設計：DC檢測方法[1]
使用理想元件，輸出光電流（I）為
 (1)
其中 φs 是薩格納克相移 ， Io 是以零角速度情況計算出的電流
 (2)
P 是光源光功率， σ 是光電檢測器的響應度（在我們的案例中等于1）。在等式（2）中将光功率除以2是因為在耦合器處功率損失了一半。 一旦 φs 确定了， 我們可以計算
 (3)
其中 L 是光線長度, D 是環直徑, λ 是光源波長，由此來确定環路Ω 的角速度。注意，由于等式（1）具有餘弦，因此直流技術無法區分正負速度。

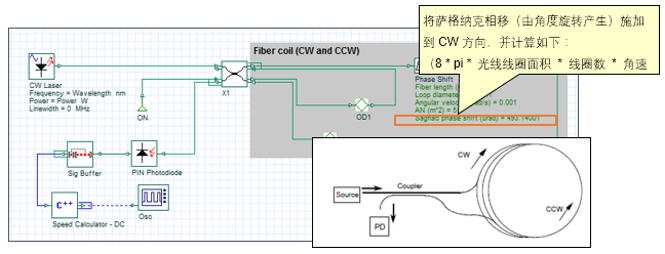

圖1.FOG DC檢測布局
光纖陀螺儀系統設計：相位調制方法[2]
當嘗試測量非常低的角旋轉速率時，DC方法不是很準确，所以通常使用相位調制技術。 對于該設置，光檢測信号
 (4)
将相位調制器幅度選擇到+/-0.9 rad ，給出最大化J1(Φm) = 0.581517 的項Φm = 1.8 。提取調制頻率ωm的餘弦級數
 (5)
公式3得到角速度。我們可以重新排列找到φ_𝑠，然後再次使用公式（3）找到角速度。 注意，在這種情況下，由于等式（5）具有正弦關系，所以我們可以确定角速度的大小和方向。另外，在這種情況下, 在等式（2）中，零速電流不是𝐼_𝑜=𝜎𝑃/2 而是 𝐼_𝑜=𝜎𝑃/8因為在光到達光電二極管的時候，其功率已經被耦合器減半了三次。

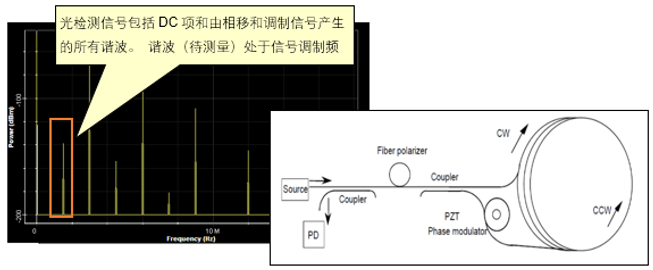

圖2.OptiSystem設計的調制技術原理圖（資料來源：REF）（注：光纖偏振器未包含在設計中）
對于以下的OptiSystem設計，角速度已設置為7.27e-5rad / s（地球的轉速）。 I-FOG的設置顯示在紅色框中（在全局參數下）。 通過使用相移分量來應用薩格納克相移，計算如下:
在這裏，我們根據前面的方程，使用C ++組件來計算角速度。 測得的角速度（在C ++組件下顯示為結果）為7.29e-5rad / s。

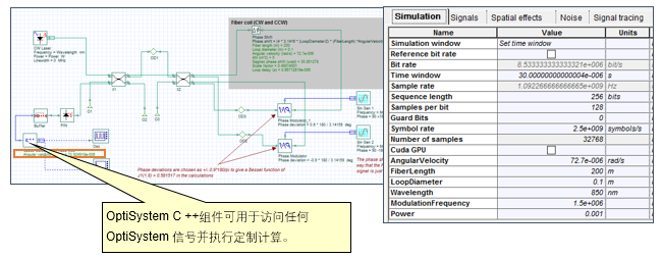

圖3.FOG 相位調制
