在本文章中，我們将展示色散補償方案如何影響系統性能。色散的脈沖展寬效應導緻相鄰位周期中的信号重疊。這稱為碼間幹擾（ISI）。展寬是距離和色散參數D的函數。色散參數以ps/nm/km為單位，随光纖的變化而變化。它也是波長的函數。對于标準單模光纖（SMF），在1.55um波長範圍內，D值通常大約為17ps/nm/km。對于色散位移光纖（DSF），在同一窗口中的最大值為3.3ps/nm/km。非零色散光纖（NDF）的色散範圍為1～6ps/nm/km或-1～6ps/nm/km。
對于外部調制光源，受色散限制的傳輸距離為
當D=16 ps/（km nm）和2.5 Gbps時，L≈ 500km，而在10gbps比特率下，它下降到30km。色散補償光纖或光纖布拉格光栅等技術可以用來補償光纖中累積的色散。在下面的例子中，我們将展示三種不同的方案，前補償、後補償和對稱補償，以補償光纖色散。首先我們将使用色散補償光纖（DCF）。然後我們将展示色散補償器的累積色散量如何影響性能。在這種情況下，我們将使用一個理想的色散補償模塊（DCM）作為色散補償器來說明這個想法。
用DCF進行前、後、對稱補償
前、後和對稱補償配置如圖1、圖2和圖3所示。在我們的模拟中，我們在每根光纖後面使用了光放大器來補償跨距損耗。SMF的色散參數為120km長和16ps/nm-km。因此，總累積色散為16×120=1920 ps/nm。這種很大的色散可以通過使用一個24公裏長、色散為-80 ps/km nm的DCF來補償。總傳輸距離為120×2=每種情況240公裏。在補償後的情況下，DCF放在SMF之後。在對稱補償情況下，光纖的放置順序為SMF、DCF、DCF、SMF。

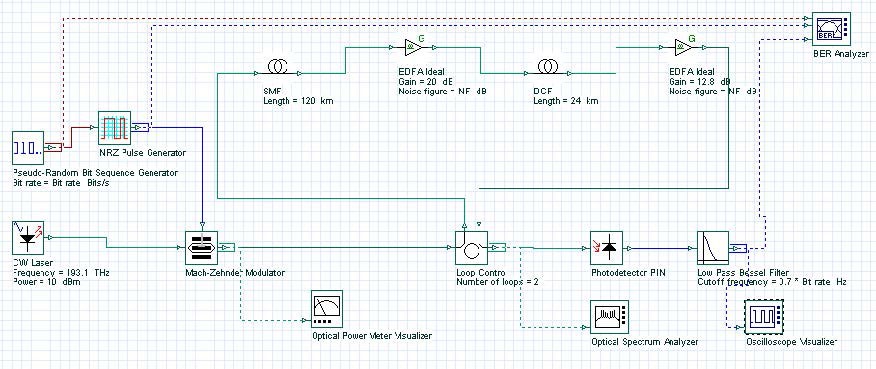

圖 1: 色散後補償

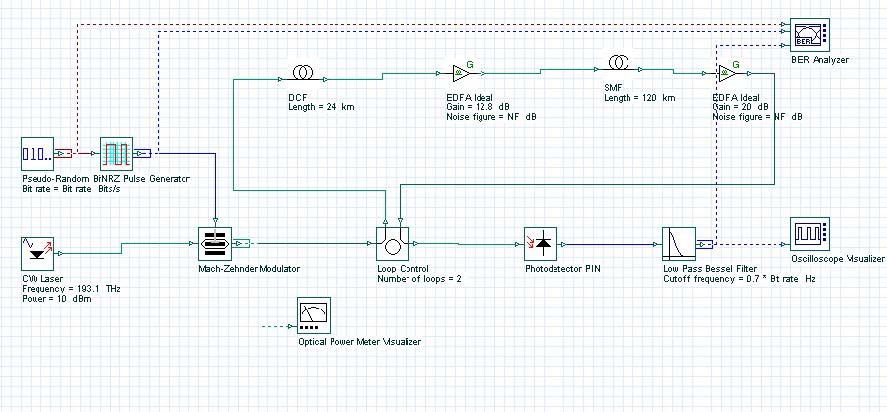

圖 2: 色散前補償

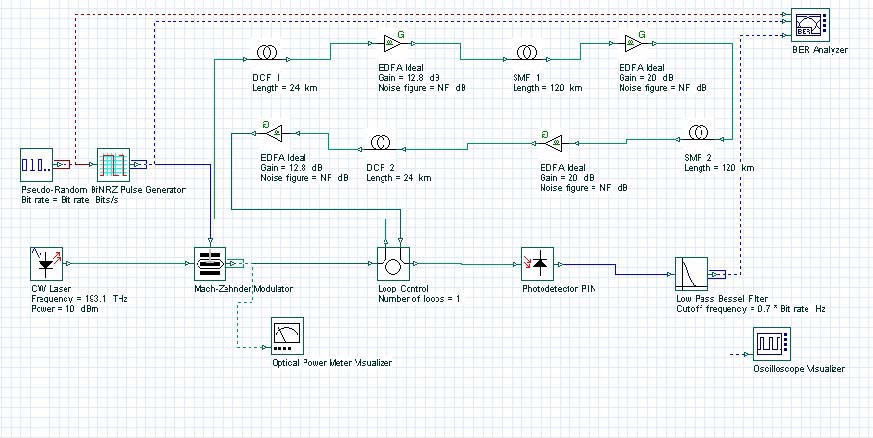

圖 3: 色散對稱補償
在這些模拟中，我們使用了NRZ調制格式。2.5 Gbps的接收機靈敏度為-28 dBm，10 Gbps的接收機靈敏度為-25 dBm(接口的熱噪聲為2.048e-23W/Hz。）模拟結果如圖4和圖5所示。圖4顯示了這三種方案在2.5 Gbps比特率下接收信号的Q因子與發射信号功率的關系。圖5顯示了10 Gbps比特率的相同圖形。要以10 Gbps模拟設計，需要将全局參數比特率設置為10 Gbps。從這些數字，我們可以得出結論，最佳性能是通過使用對稱色散補償獲得的。最壞的情況是色散預補償。這也可以從圖5給出的眼圖中看出。這些結果與文獻[2][3]中的結果完全一緻。

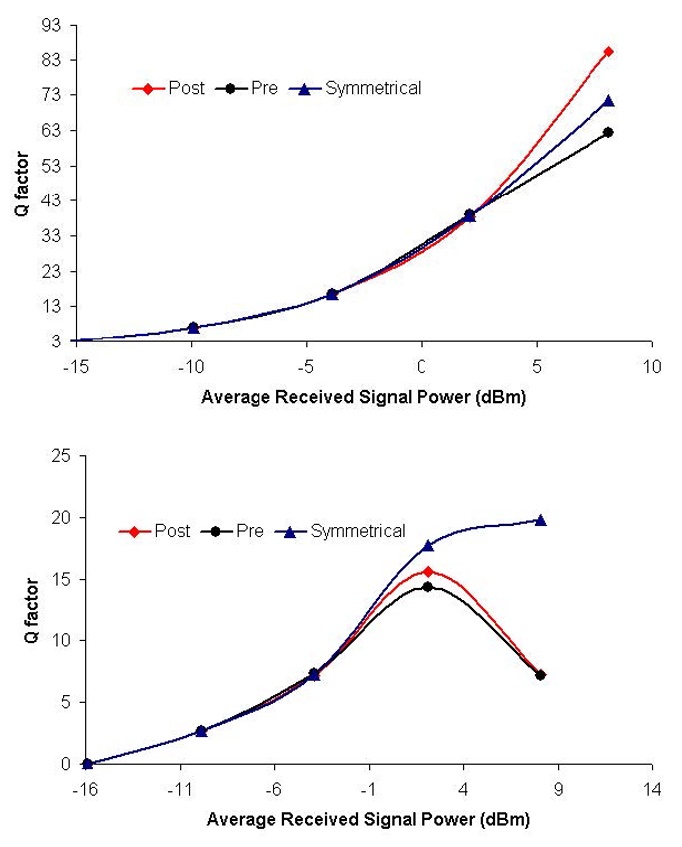

圖4:Q因子與2.5和10 Gbps比特率下的信号功率之比，用于前、後和對稱色散補償
圖5：前、後和對稱色散補償在2.5和10 Gbps比特率下的系統性能。眼圖所示為-12和10 dBm信号功率。
利用DCM實現色散補償
我們現在将展示補償色散量如何影響系統性能。我們将使用一個理想的色散補償光纖光栅作為色散補償模塊（見圖6）。在這種情況下，我們選擇了後補償方案，因為它比對稱補償方案簡單。

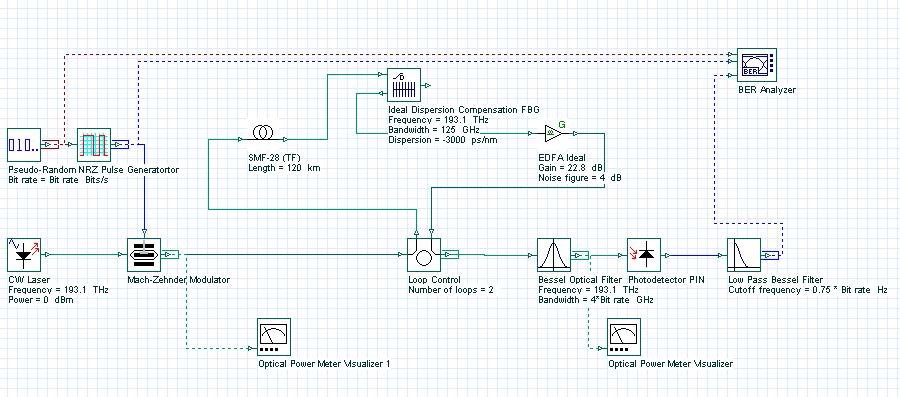

圖 6: 利用DCM實現色散補償
SMF的總累積色散為16×120=1920 ps/nm。我們将FBG的總色散範圍從-30掃到-3000ps/nm。比特率設置為10 Gbps。在這個模拟中，我們要研究系統的色散限制性能。為了避免觸發光纖非線性，我們将接收功率保持在-3dbm。其他例子将考慮殘餘色散對非線性效應的影響。圖7顯示了Q因子與剩餘色散的關系。模拟結果表明，在線性區（低功率），完全補償光纖色散效果最好。過度補償會降低系統性能。
圖 7:Q因子與剩餘色散
