設計了一種橢圓-纖芯-圓孔的多孔光纖(EC-CHFs)用于單偏振傳輸[1]。與傳統的圓孔-纖芯-圓孔光纖(CC-CHF)一起，偏振分離器可以将入射CC-CHF的光耦合到支持x偏振模式或y偏振模式的EC-CHF，如下圖所示。

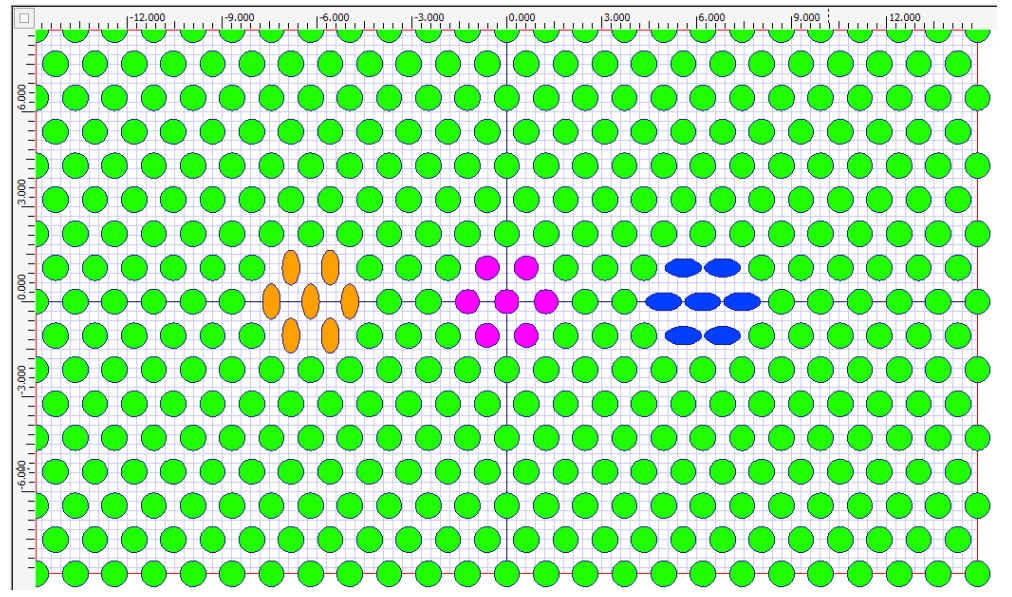

腳本系統生成
優點：
矢量有限元法(VFEM)在計算所有電磁場分量和近似幾何方面具有極高的精度，在光子晶體光纖中具有極其重要的意義
單軸完美匹配層（UPML）可用于查找洩漏模式。
三角形網格大小可用于精确近似電磁場和波導幾何形狀。
針對具有一定對稱性的模态，利用波導的對稱性，可以縮小仿真域。
仿真描述
參考文獻[1]的目的是設計一個具有偏振分束器。分束器由3個分離的多孔光纖組成。兩個外孔光纖各自提供一個偏振，而中心結構支持兩個偏振。入射光将根據偏振，選擇性地與任何一種外孔光纖耦合。
第一步是相位匹配每個結構的模式，以減少反射[1]。不同的結構必須具有某些共同的性質，如間距和包層原子。在每個結構的纖芯內都有大小和形狀自由選擇的孔。

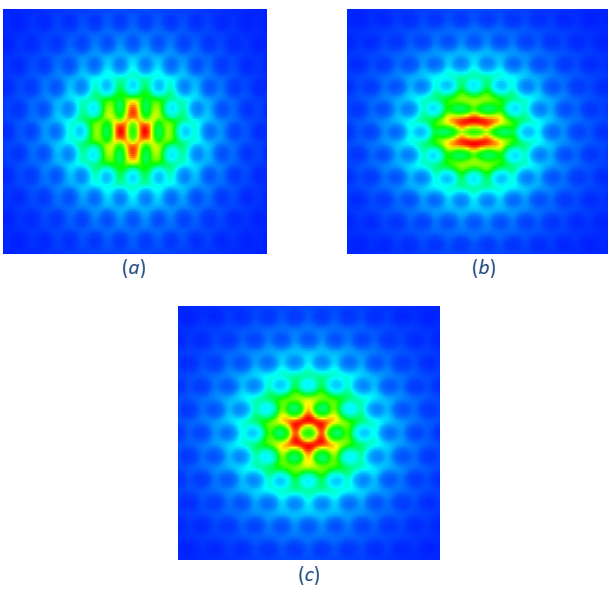

圖1：各類型芯徑的磁場分布。(a) yEC-CHF, (b) xEC-CHF, (c) CC-CHF
利用[1]中給出的特性，利用OptiMode計算三個不同核的模态指數，記錄在表1中。這些結果與[1]中的結果非常一緻，三個結構的模态指數都為1.31043。

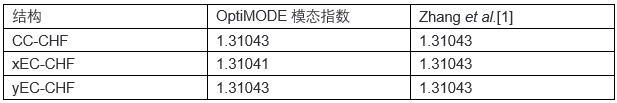

表1單核結構的模态指數

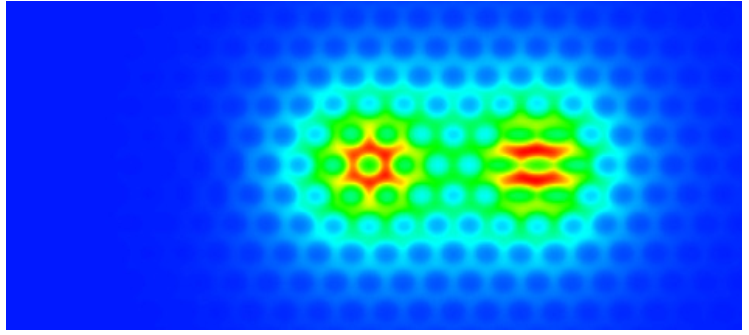

圖2:：上層結構偶數模y偏振的磁場分布

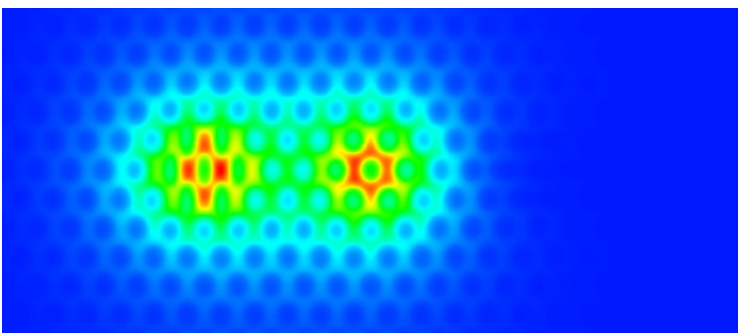

圖3:：上層結構偶模x極化的磁場分布
把這三個纖芯放在一起形成一個上層結構，會生成一個支持兩種偏振的波導結構，每一種偏振都有偶模和奇模解。偶模态解如圖2和圖3所示。耦合長度為：
其中neven和nodd是偶模和奇模的模态指數[1]。OptiMODE計算的耦合長度與參考文獻[1]中表2的耦合長度進行了比較。
表2：偏振分束器的耦合長度
通過仿真結果結果驗證了OptiMode下的VFEM模态求解器可以準确地設計和仿真多孔光纖結構。
參考文獻
[1] Z. Zhang, Y. Tsuji, and M. Eguchi, “Design of Polarization Splitter With Single-Polarized Elliptical-Hole Core Circular-Hole Holey Fibers,” IEEE Photonics Technol. Lett., vol. 26, no. 6, pp. 541–543, Mar. 2014.
|
