簡介

本文的目的是介紹FRED的材料性質方面一些高級的設定,這些設定共分成以下幾個部份。
雙折射晶體和偏振光幹涉
光源偏振設置
雙折射材料方向和其他設定
幹涉結果和光線性質查看
漸變折射率(GRIN)材料
腳本設置漸變折射率材料
定性模拟結果

雙折射晶體和偏振光幹涉

偏振光幹涉現象在實際中有很多應用,這裏要模拟的是一種典型的雙折射幹涉實驗,設置如下圖所示:左側是偏振光源,偏振方向是在xy平面且與x軸夾角45度,所有光線的反向延長線指向一點。接下來光線經過方解石平闆,厚2mm,光軸方向沿z 軸。然後光線通過偏振片,偏振片方向與光源方向垂直(xy 平面,與x 夾角-45度),偏振片是通過設置偏振鍍膜來實現的。最右邊是接收分析面,光線在這裏停止,用來計算光強。

圖1. 系統設置

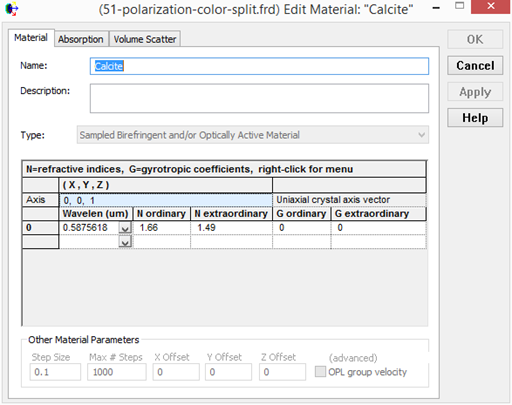

下面設置雙折射材料。在材料文件夾下右擊,選擇新建材料(create a new material),選擇類型為取樣雙折射材料或旋光性物質(sampled birefringent and/or optically active material),波長設置為0.5875618,o光和e光的折射率分别設為1.66 和 1.49,光軸方向設置為z軸(0,0,1)。

圖2. 雙折射材料

偏振片是通過偏振鍍膜來實現的,如下新建偏振鍍膜。右擊鍍膜文件夾,新建鍍膜,類型選擇偏振/波片鍍膜瓊斯矩陣(Polarizer/Waveplate Coating jones matrix),然後默認的就是沿x軸偏振鍍膜。

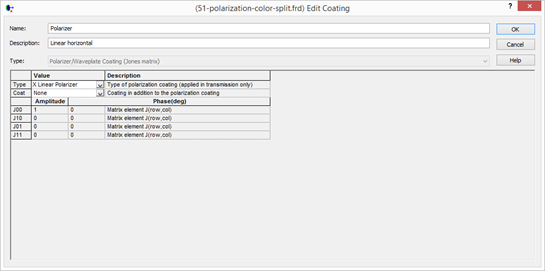

圖3. 偏振鍍膜

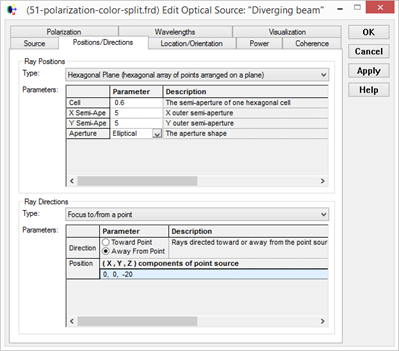

右擊光源文件夾并選擇新建詳細光源。命名為Diverging beam,光源的類型選擇為六邊形平面,方向選擇從某點發出,并且把這一點選在z軸負軸的某一點(0,0,-20)。設置光源設為相幹光,在偏振(polarization)選項卡裏設置光源偏振類型和方向為線性偏振,方向為x軸方向(下面通過把光源沿z軸選擇-45度來調整偏振方向,當然也可以在這裏設置偏振方向為某一個特定點方向,但是用前一種方法在需要改變光源偏振方向時會更方便一些)。然後設置光源位置和旋轉,将光源位置設置在(0,0,-3),沿z軸選擇-45度。


圖4. 光源方向

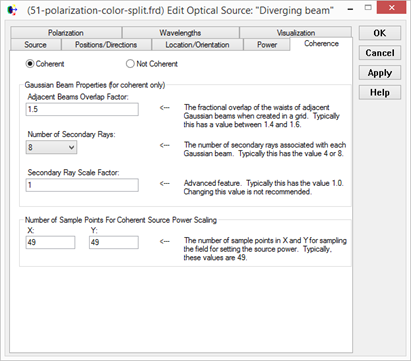

圖5. 光源相幹性設置

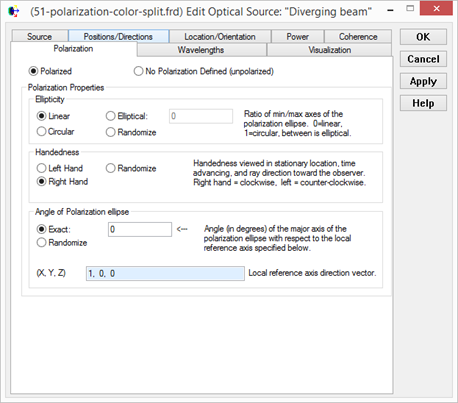

圖6. 光源偏振設置

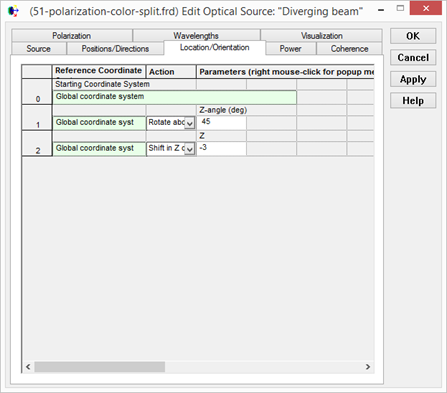

圖7. 光源位置和旋轉

在幾何結構文件夾(geomertry)下右擊,選擇新建透鏡。如下如設置半徑10,厚度2,雙面曲率為0,在原點處,并且把方解石材料的套用在該透鏡上。如下圖所示。

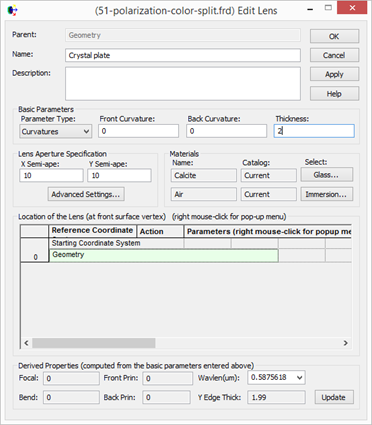

圖8. 新建方解石平闆

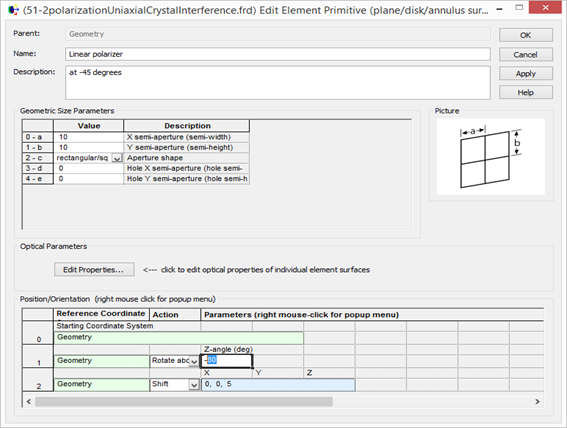

在幾何結構文件夾下(geometry)下右擊,新建基本元件(create element primitive),平面,半長寬分别是10單位,旋轉 -45度,向z軸負方向平移5個單位。把偏振鍍膜套用在偏振片上。


圖9. 新建偏振片

同樣步驟建立接收面,半長寬分别12,位置在(0,0,10)處。

圖10. 接收面

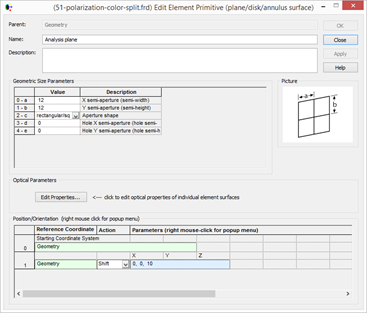

設立分析面,并且套用在接收面上。這裏分析面對尺寸設置為可以自動匹配到數據範圍。

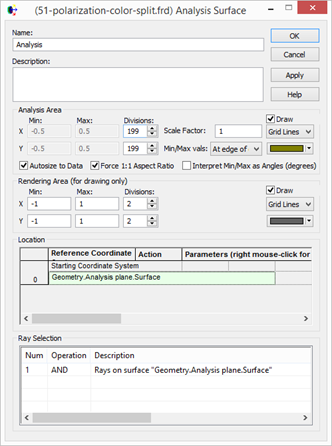

圖11. 分析面

到這裏設置已經完畢,整個系統看起來像下圖的樣子,也可以到 Edit/Edit View Multiple Surfaces 下查看各個表面的材料,鍍膜,光線控制等性質。

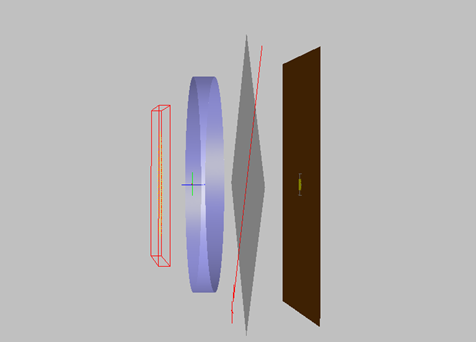

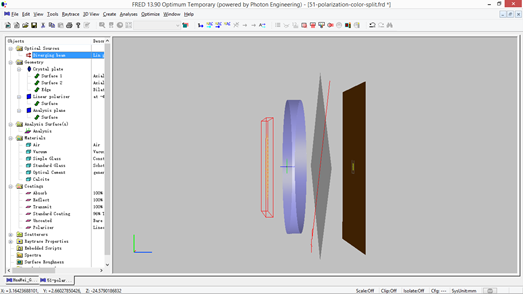

圖12. 整體系統

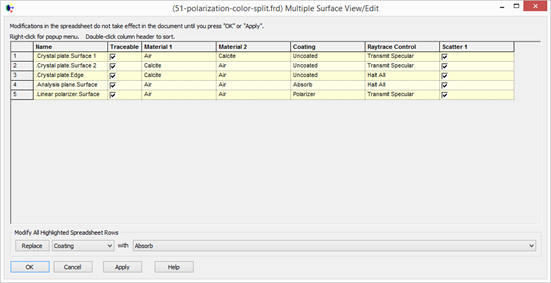

圖13. 各個表面性質

現在定性討論一下幹涉的效果。因為光源與偏振片的偏振方向垂直,所以隻有偏振方向改變的光線能夠通過。光線通過單軸晶體時,分為o光(ordinary)和e光(extraordinary),其中o光電場分量與主平面(光線與光軸組成的平面)垂直,e光電場分量與主平面平行,在晶體內o光和e光的速度一般會不同(與光軸和光線方向有關),即等效折射率不同,所以兩種光分開一個很小的角度,而且傳播同樣距離會有一個相位差。由于o光e光偏振角度不同,并不能直接相幹,但是兩種光投影在偏振片上的分量是滿足相幹條件的。兩種光的相位差是随着傾斜角度變化的,所以随着傾角的變化會出現明暗交替的環。
對于同一個傾角的光線,不同方位角的光線投影在單軸晶體上的的o光和e光分量大小不同,這些o光和e光投影在偏振片上分量也随着方位角而變化,所以可以設想同一環上的光強也會随着方位角而周期性變化。實際上,會在相幹環上出現一個暗的十字刷。
下面追迹光線并且查看能量分布,如下圖所示。
這裏改變了繪圖樣式和顔色級别,可以通過右擊圖表,選擇change color level 來設置。

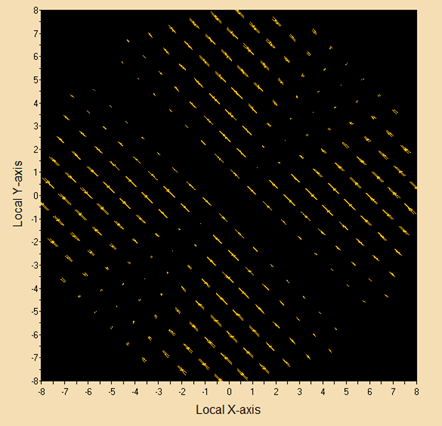

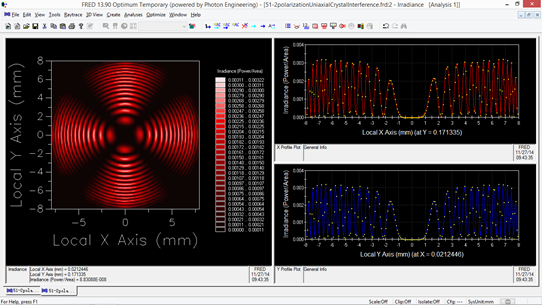

圖14. 光線追迹效果

在 Analysis/Polarization Spot Diagram (Ctrl+Shift+L) 裏查看分析面上的光線偏振情況,應該都是方向為-45度的線偏光,如下圖所示。也可以将接收面移動到偏振片之前,将接受面沿z軸的偏移量從10 單位長度調整到3,查看一下這裏光線的偏振情況。可以看到o光和e光在同一傾斜角,不同方位角時分量會不同。

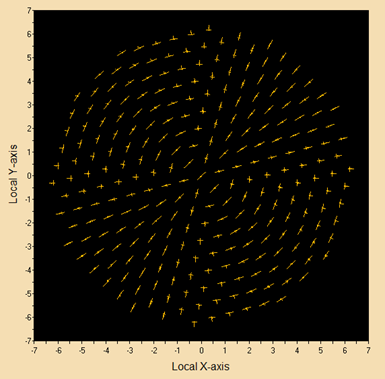

圖15. 分析面上光線的偏振情況

圖16. 偏振片前光線的偏振情況

下面考慮将偏振片旋轉一定角度後幹涉結果會如何變化,如下圖,将偏振片繞z軸旋轉 -80度。

圖17. 将偏振片旋轉一定角度

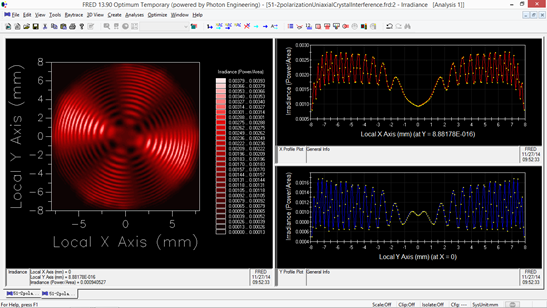

圖18. 旋轉偏振片後的幹涉情況

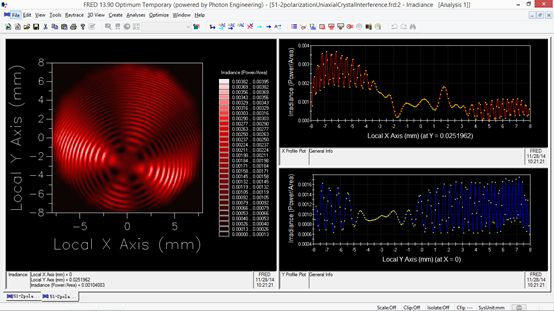

偏振幹涉的幹涉圖樣是千變萬化的,現在調整光軸方向傾斜一個小的角度,觀察會出現什麽結果。

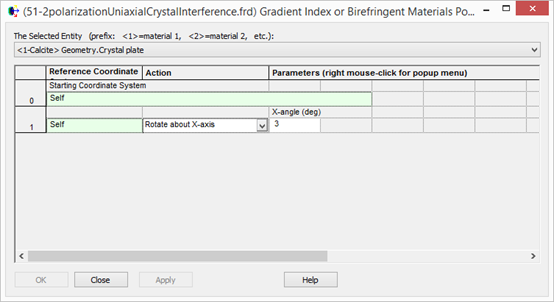

晶體的光軸或者漸變折射率材料(GRIN)的方向可以在 Tools -> edit/view GRIN/Birefrigent Material position/orientation (查看調整漸變折射率材料/雙折射材料位置方向)中調整,分别選者材料和元件,調整位置或角度,如下圖所示。

圖19. 調整雙軸晶體晶軸方向

圖20. 光軸沿線x軸旋轉3度後的幹涉圖樣
從上圖可以看出,傾斜光軸隻是相當于平移了幹涉圖樣。
