對于大多數應用，發光二極管，或者LED，近幾年已經超越了白熾燈光源。LED的優勢包括體積小巧、發光效率高和使用壽命長。LED也有光學工程師必須處理的不良特性，比如混色和準直的需要。在這個例子中，我們來看一個LED手電筒的簡單示例。
FRED模型
本例中模拟的手電筒由三個白光LED組成。LED的幾何形狀是基于FRED安裝提供的例子文件“Basic LED Example”。LED被安排成三角形排布。創建一個基于熒光粉的白光光譜，并将它分配到LED光源中。手電筒筒身是一個複合結構，由兩個基本形狀（棒和管）組成。每個形狀根據所需尺寸創建，固定位置确保棒和管之間沒有間隙。

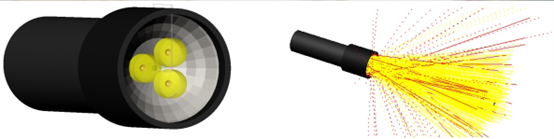

圖1 左：FRED中的手電筒模型。該模型由筒身、多面反射鏡和排列的三個白光LED組成。右：手電筒光線軌迹示意圖。由面反射鏡反射的光線顯示為紅色。
為了提高光學效率，面反射鏡恰好可以放置在LED後面。使用“自定義元件”可以創建該反射鏡，自定義元件由兩部分組成：一條曲線和一個表面。分段曲線需要每個間斷點的(X,Y,Z)坐标，用于定義反射鏡的徑向分布。該曲線在X-Z平面具有抛物線形狀，Z值正比于X^2。然後将分段曲線指定為旋轉曲面的母線。分段反射鏡曲線和表面的準确參數如圖2所示，以及已完成的反射鏡的示意圖。

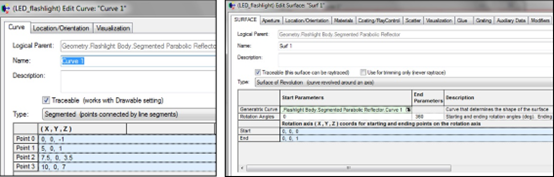

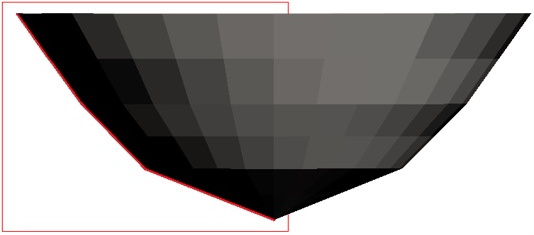

圖2 上左：分段曲線的斷點坐标。上右：旋轉曲面的參數。下：FRED中模拟好的面反射鏡，分段曲線顯示為紅色。
在不同距離處對手電筒的輻照度、強度和彩色圖進行分析（圖3）。通過調整抛物面反射鏡的形狀可以優化發射光的準直性。

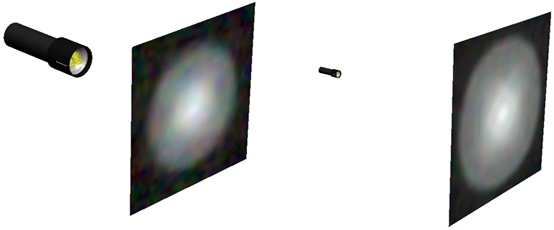

圖3 在兩個不同距離處手電筒照明的彩色圖：0.1m（左）和0.5m（右）
|
