介紹
沃拉斯頓棱鏡偏振器包含兩個由單軸晶體構成的直角棱鏡，如方解石，它經常用于沃拉斯頓棱鏡中。兩塊單軸晶體是定向的，使得晶軸互相垂直。如下圖所示的幾何結構，水平偏振光在第一個區域中以非尋常折射率傳播，折射到第二個區域中，以尋常折射率傳播。垂直偏振光經過相反的折射，兩個偏振态就這樣分開了。本文介紹了一個腳本，即wollastonCreator.frs，根據輸入到基本對話框中的用戶技術參數來創建一個沃拉斯頓棱鏡，且允許三個方向上具有不同的尺寸。wollatsonPrismPolarizers.frd這個FRED文件包含兩個使用生成器腳本創建的沃拉斯頓棱鏡— 一個是基于ThorLabs模型，另一個是基于Edmund光學模型。為了方便起見，沃拉斯頓生成器腳本和雙折射材料生成器腳本已作為嵌入式腳本包含在裏面。當定義用于沃拉斯頓棱鏡偏振器的雙折射材料時，雙折射材料生成器可能會非常有用。

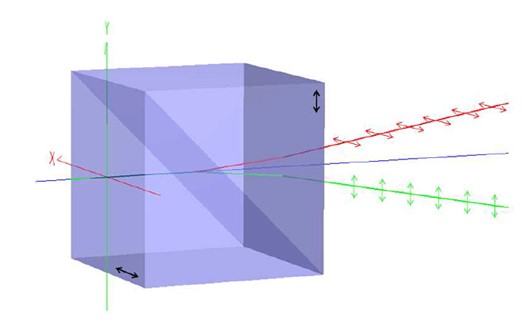

圖1. 沃拉斯頓棱鏡偏振器的晶軸标記為黑色箭頭，水平偏振光向上偏折，垂直偏振方向上下偏折（假定為負單軸晶體no>ne）。
FRED中的雙折射材料
在使用雙折射材料創建元件之前，理解他們在FRED中如何定義的是很有用的。通過使用“Sampled Birefringent and/or Optically Active Material”作為材料類型，指定若幹波長處的尋常和非尋常折射率，單軸晶體的軸向量，我們就定義了一個雙折射材料。通常，晶軸方向是一個矢量，該矢量的指向沿着與全局坐标系中非尋常折射率ne相關的方向。當創建一個新的雙折射材料時，包含晶軸方向名字或描述是一個好的習慣。當一個雙折射材料分配到一個表面時，它是置于該表面的父實體（目标實體）的局部坐标系中。當使用雙折射材料創建透鏡、反射鏡或棱鏡時，也是同樣的道理。舉個例子，如果一個透鏡是由雙折射方解石制成，且晶體光軸固定在x方向（1 0 0），表面材料的定義是相對于透鏡坐标系的。同樣的透鏡如果經過旋轉，它的性能可以保持。注意到與透鏡、反射鏡或棱鏡元件不同，當使用雙折射材料定義元件基元時，該材料是停留在全局坐标系中的。FRED中有一個實用工具可以用來修改、檢查并記錄材料的方向，即“Edit/View GRIN/Birefringent Material Position/Orientation”，通過“Tools”頂部菜單或右鍵單擊對象樹中的一個實體就可以訪問它。如圖2所示，該工具有一個下拉菜單，裏面包含雙折射或GRIN材料在內的所有表面材料的一個列表。所選材料的坐标系顯示在其中，且可以編輯。

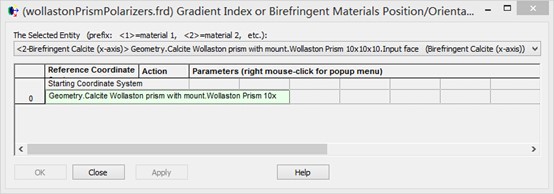

圖2. 編輯/查看雙折射材料位置/方向工具
腳本
嵌入式腳本使用一個對話框（見圖3），提示用戶有關棱鏡名子、描述、材料和尺寸的信息。第一個材料（雙折射材料1）将分配到沃拉斯頓棱鏡的第一個區域，并且它的晶軸方向沿着x軸（晶矢[1 0 0]）。第二個材料（雙折射材料2）應該與第一個是同樣的材料，但是晶軸方向沿着y軸（晶矢[0 1 0]）。這兩種材料一定是“Sampled Birefringent and/or Optically Active Material”類型的。另外，浸液材料也應該指定好。

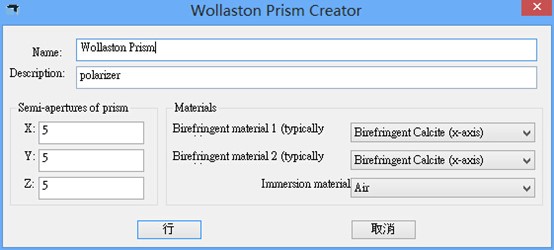

圖3. 沃拉斯頓棱鏡創建對話框
該腳本首先生成了所有材料的列表，以及本文中提及的雙折射材料，然後從對話框中獲取用戶的輸入并将它們分配給變量。這樣就創建了新的自定義元件實體，接着按順序定義每一個表面。
樣本模型
FRED文件.frd包含了兩個沃拉斯頓棱鏡模型，由沃拉斯頓棱鏡生成器腳本産生。它們都還含有使用布爾複合元件創建的粗糙的模型。為了分析該棱鏡，我們定義了多偏振和非偏振光源。除了常規的分析表面，我們也定義了一個定向分析表面。它可以用來運行“Intensity on Polar Grid”分析，來測量正交偏振光束之間的角間距。

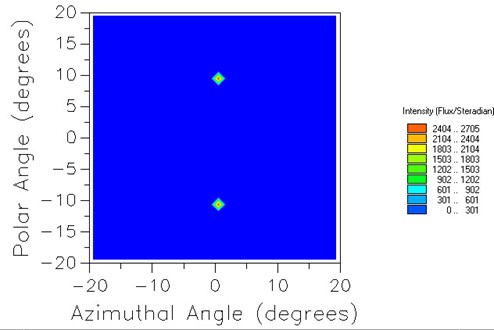

圖4. 角間距計算
|
