TechWiz 3D應用：液晶相位光栅

建模任務


液晶光栅利用了液晶折射率等光學特性周期變化引起的尋常光與非尋常光産生的相位差及偏轉特性變化的器件。液晶光栅的這一電光特性在光學計算處理、衍射光學、三維 圖像顯示和光電開關等許多領域具有廣泛的應用前景。



條件設置：

邊界條件：周期邊界條件

預傾角：1°

方位角：90°

液晶參數：Δε=5   Δn=0.139

光源：λ=633nm 水平線偏振光

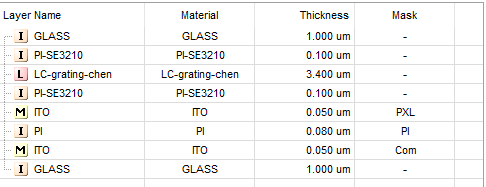

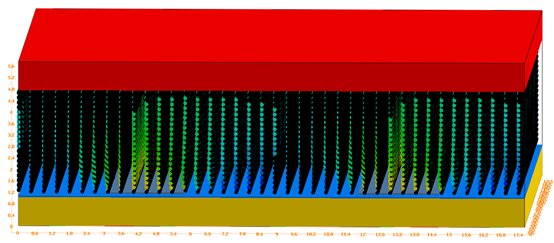

器件結構(FFS型)



結果

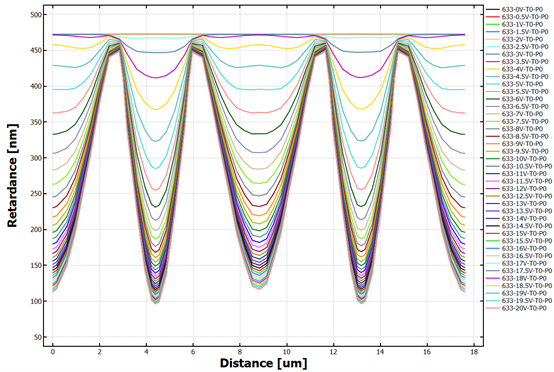

不同位置在不同電壓下産生的相位延遲


施加電壓後産生的衍射圖樣
