IPS中的結構漏光

建模任務


液晶顯示器中的子像素之間通常有BM層來遮擋不被像素電極和彩膜層控制的光。然而，BM的結構和厚度變化可能也會引起一部分漏光。下面我們使用Techwiz LCD 軟件對此類漏光進行模拟。



條件設置：

預傾角：1°

方位角：90°

液晶參數：Δε=8.2   Δn=0.0987@550nm

光源：λ=380-780nm

Pixel電極：5V（G彩膜對應像素電極）

Com電極：0V

視角方向（光線入射方向）：40°

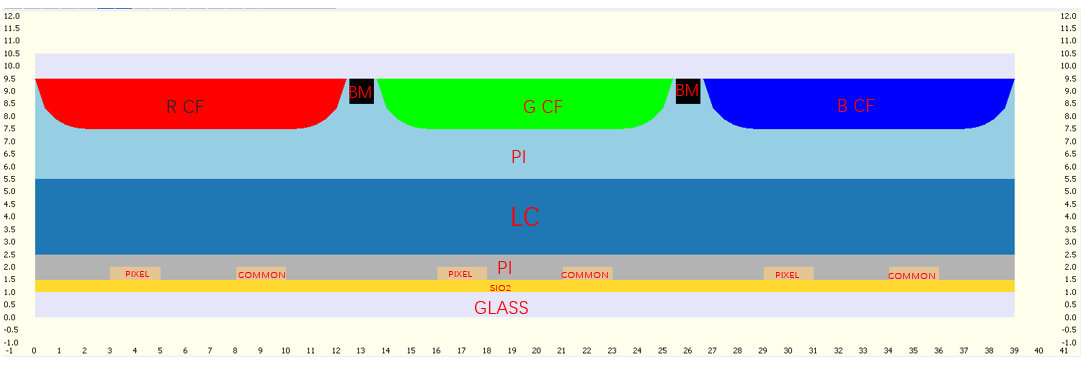

器件結構(IPS型)

結果

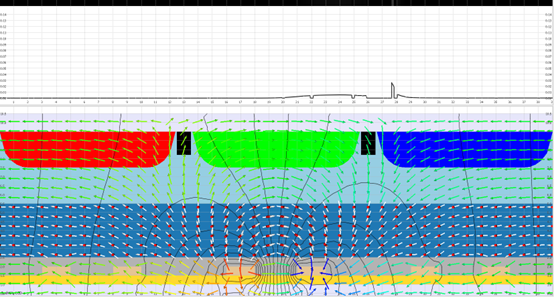

透過率分布（λ=400nm）

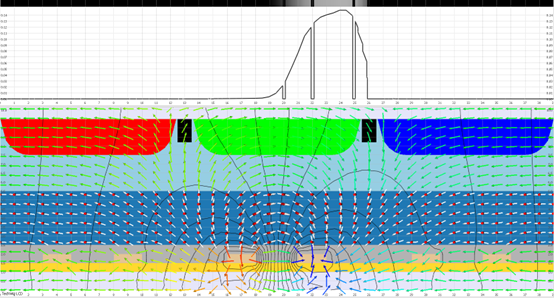

透過率分布（λ=460nm）

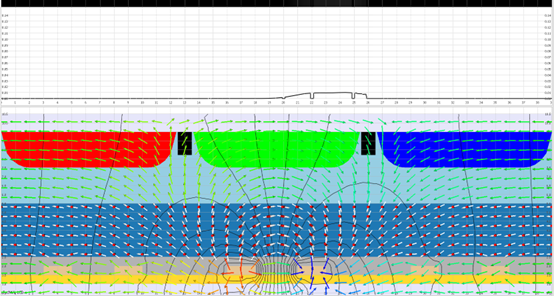

透過率分布（λ=520nm）
