概述
偏振複用和正交相移鍵控（PM-QPSK或DP-QPSK）的組合正在成為達到100 Gbps或更高比特率的最有前景的解決方案之一。在接收器端，數字信号處理（DSP）的使用導緻相對于傳統實現的顯著部署改進。本案例介紹了100 Gbps DP-QPSK傳輸系統的實際設計，該系統使用數字信号處理的相幹檢測進行失真補償。

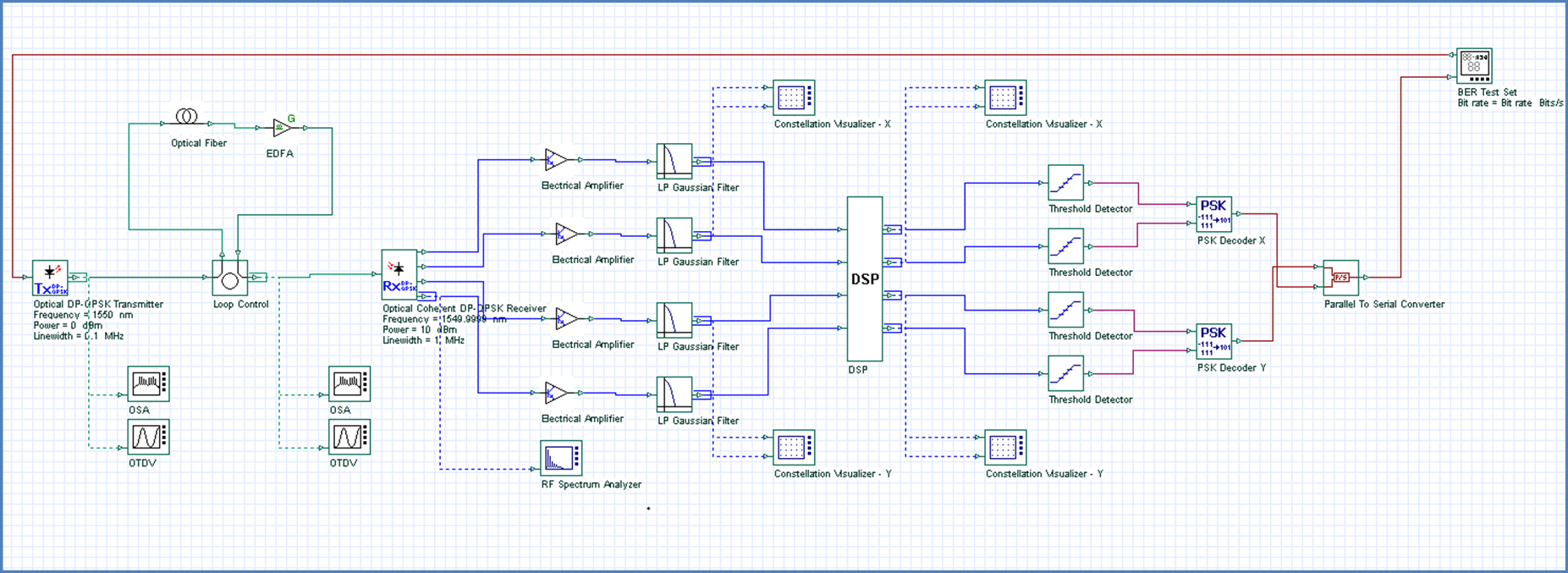

100 Gbps DP-QPSK布局
優點
• 通過全面的設計環境顯著降低産品開發成本并提高生産力，從而幫助規劃，測試和模拟現代光網絡傳輸層中的光鏈路。
• 用戶能夠分析電子均衡的不同算法，（例如Gram-Schmidt正交化程序（GSOP），橢圓校正方法（EC），橫向數字濾波器）
• 與流行的設計工具接口。
• 新的BER測試裝置可以模拟數百萬比特直接誤差計數。
• FEC
• 多參數掃描使系統設計人員能夠研究與感興趣的參數相關的權衡，并為部署選擇最佳設計。
• 探索100G的不同調制格式：DQPSK，相幹DP-QPSK，相幹OFDM和相幹M-QAM。
模拟說明
100 Gbps DP-QPSK系統可分為五個主要部分：DP-QPSK發送器，傳輸鏈路，相幹接收器，數字信号處理和檢測和解碼（後面是直接誤差計數）。信号由光學DP-QPSK發射器産生，然後通過光纖環路傳播，在光纖中會發生色散和偏振效應。然後它通過相幹接收器進入DSP進行失真補償。使用簡單的橫向數字濾波器補償光纖色散，并且通過恒模算法（CMA）實現自适應偏振解複用。然後使用改進的Viterbi-Viterbi相位估計算法（在兩個極化上共同工作）來補償發射器和本地振蕩器（LO）之間的相位和頻率失配。數字信号處理完成後，信号被發送到檢測器和解碼器，然後發送到BER測試裝置進行直接誤差計數。

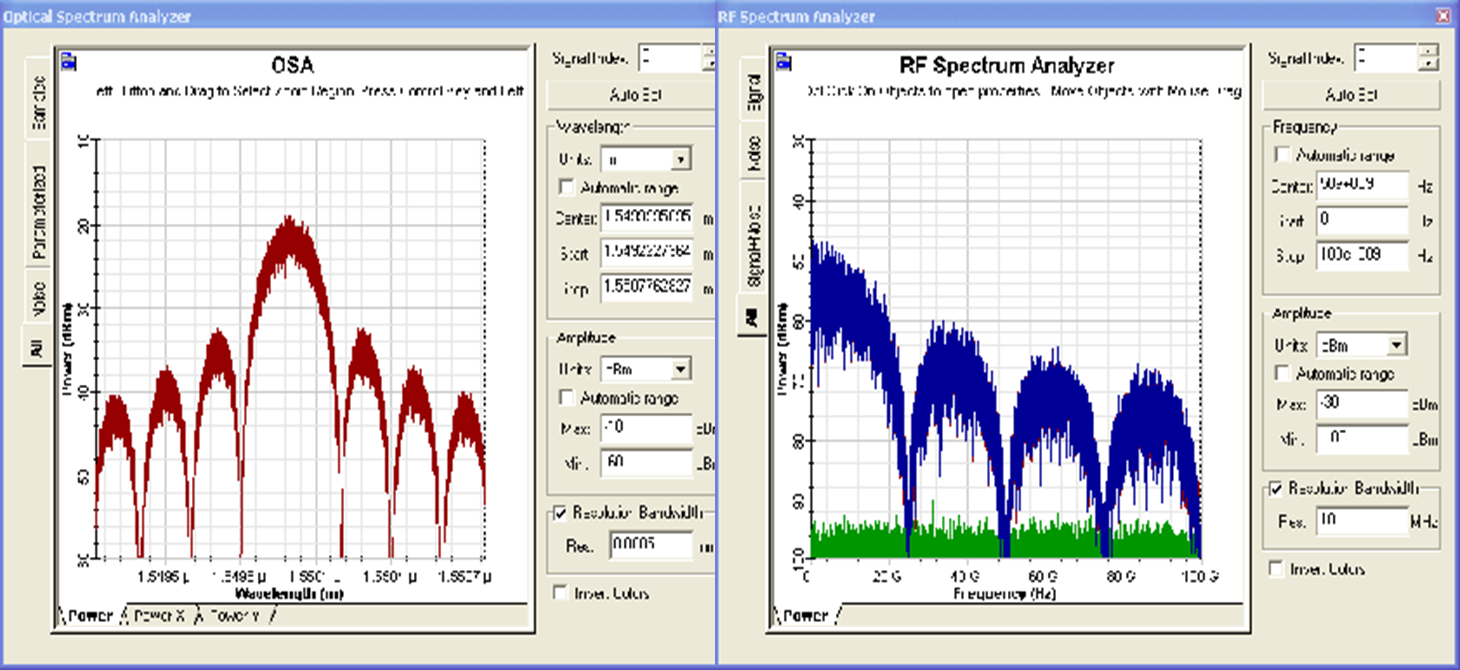

下面是發射機後100 Gbps DP-QPSK信号的光譜圖像，以及相幹DP-QPSK接收機後獲得的RF頻譜。
DSP模塊的內部結構如下所示：

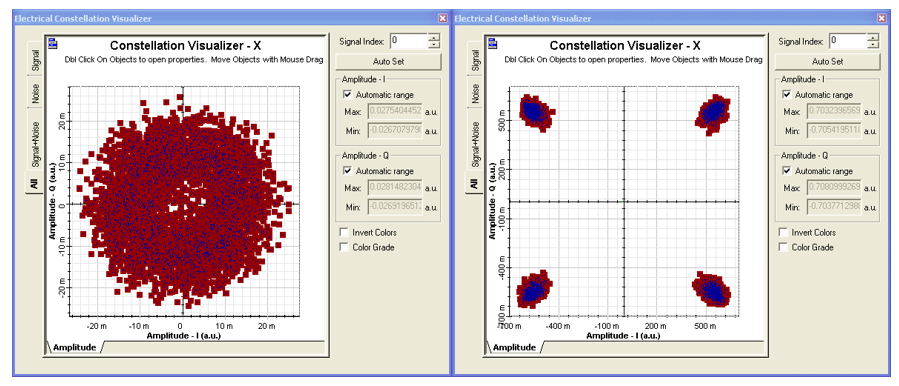

DSP之前和之後的電子星座圖（極化X）如下：

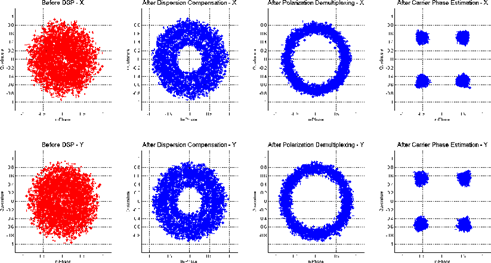

用于數字信号處理的算法通過Matlab組件實現。通過将Matlab組件設置為調試模式，每個步驟（CD補償，偏振解複用和載波相位估計）後生成的電子星座圖如下所示：
 |
