OptiSystem應用:數字調制-DPSK
時間:2022-12-22 21:11來源:訊技光電作者: 技術部點擊:打印
本教程的目的是演示如何使用OptiSystem組件庫設計8 DPSK脈沖發生器。 本教程包含了一些此處演示參考的項目文件。有關項目文件名稱,請參閱本教程的末尾。 建議您使用OptiSystem組件庫手冊閱以讀此處介紹的各個組件的技術說明。

在創建一個項目之前,需要使用OptiSystem定義全局參數。

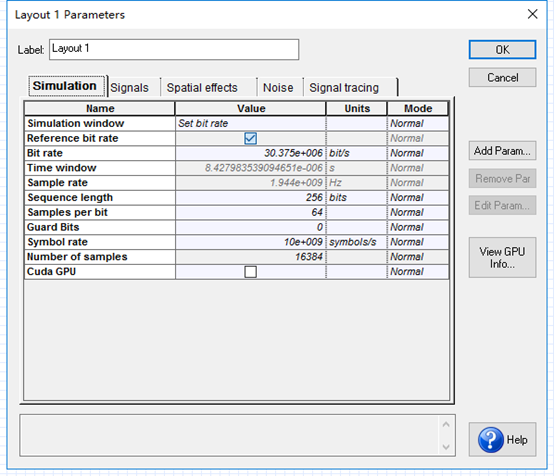

圖1. DPSK發射器全局參數

創建一個項目

設置全局參數後,我們可以開始添加組件來設計DPSK發射器。

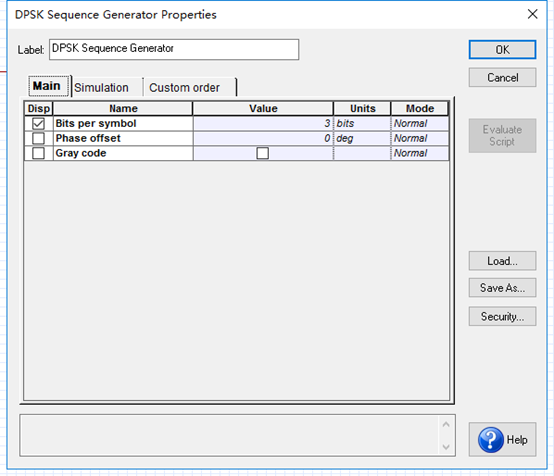

下一步是設置參數并連接組件。 在這個設計中,對于DPSK序列發生器組件,我們将使用圖2中給出的參數。其他組件參數将使用其默認值。

圖2. DPSK Sequence Generator組件參數

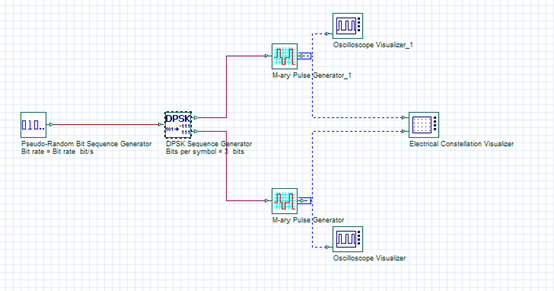

組件和觀察儀應根據圖3進行連接。
該布局相當于DPSK脈沖發生器。 請參閱OptiSystem項目文件:
“DPSK Step 1 – Pulse Generator.osd”

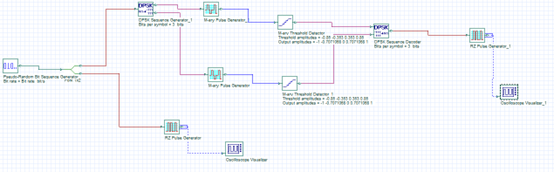

圖3. DPSK脈沖發生器

為了演示全局和DPSK參數如何影響仿真結果,我們可以運行該仿真并分析觀察儀的結果。

運行仿真

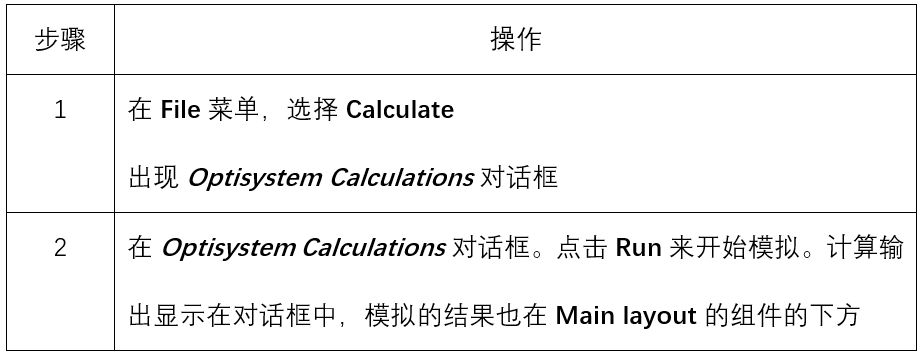

要運行模拟,請執行以下步驟。



查看模拟結果

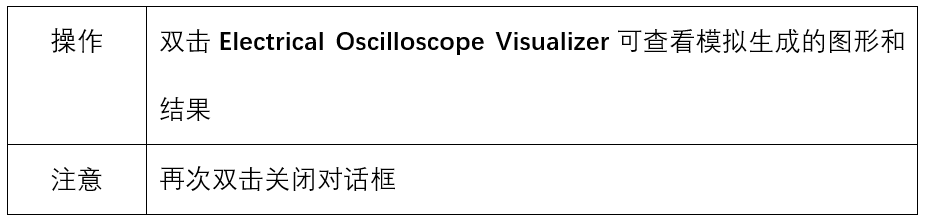

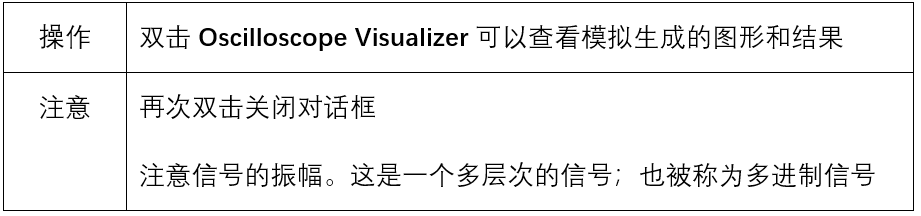

運行計算後,我們可以分析觀察儀的結果。 要顯示觀察儀的結果,請執行以下操作。

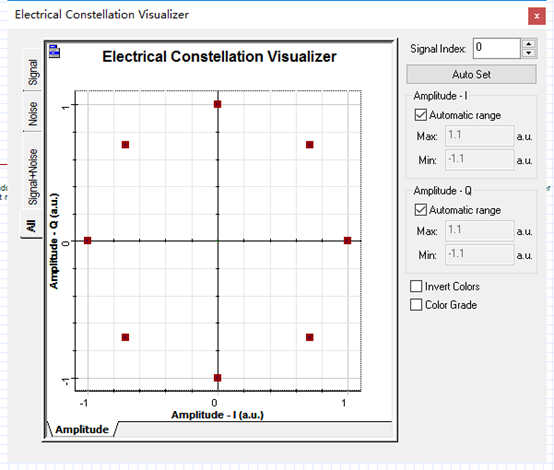

您應該看到星座圖分别顯示了X軸和Y軸上的同相和正交相位。 圖4給出了仿真結果。對于DPSK調制,這是一個衆所周知的結果,每個符号使用3位,無相移-8 DPSK。但是我們隻是模拟64位,這不是所有的8 DPSK的組合。


圖4.8位DPSK調制星座圖(每碼元3比特)

對于DPSK,有5個可能的值:



對于I和Q信号(見圖5)


圖5.同相和正交相位多進制信号

使用DPSK Sequence Decoder

我們已經有I和Q多進制信号,然而在使用正交調制器調制這些信号之前,我們可以測試這些信号是否可以被正确解碼成原始的二進制序列。這可以使用不同的布局或重組前一個布局。

為了比較編碼/解碼之前和之後的二進制信号,我們應該使用諸如電脈沖生成器,如RZ脈沖生成器來調制原始二進制序列和解碼序列。

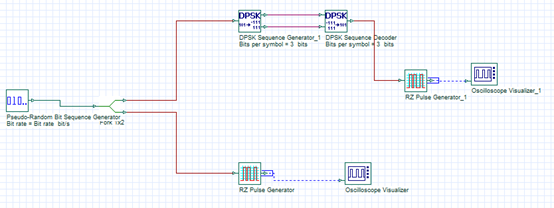

圖6. 測試DPSK序列編碼與解碼

我們可以看到,兩個示波器的電信号是相同的,因為我們編碼,然後解碼的是相同的二進制信号。如圖7所示。

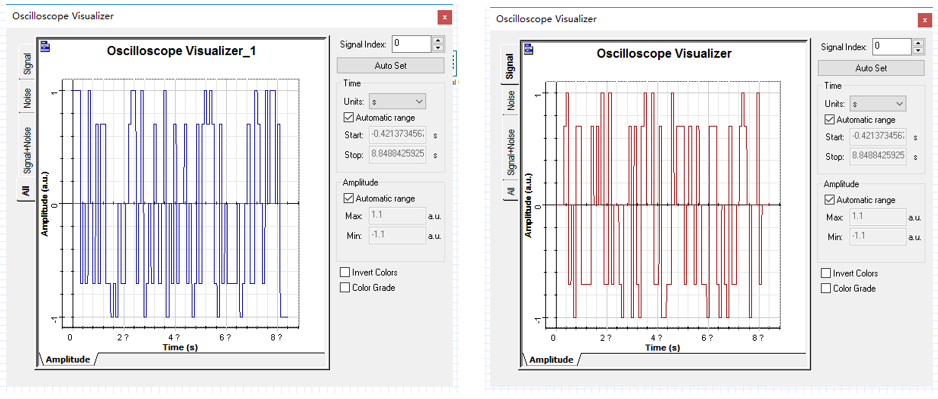

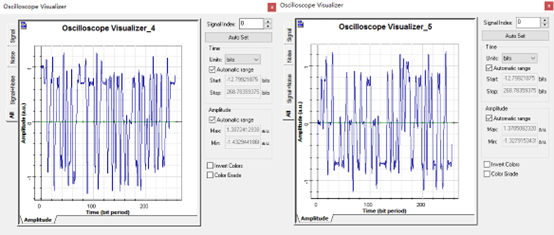

圖7. 經過DPSK編碼/解碼後的電信号

使用多阈值檢測器

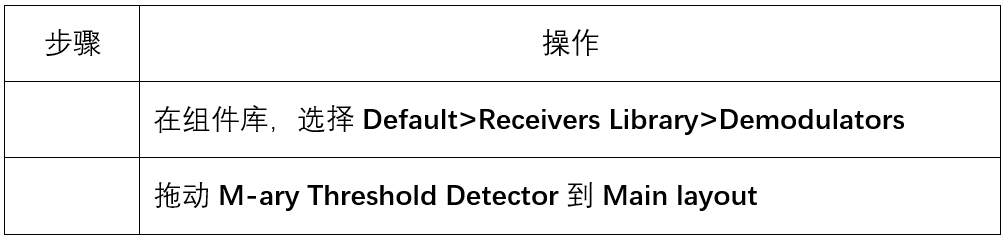

下一步是使用多阈值檢測器檢測I和Q電信号。 通過使用阈值檢測器,我們可以恢複原始的DPSK序列,然後将序列解碼為原始的二進制信号。 您可以使用圖3中的系統和圖6中的組件。但是,您将需要一個添加一個組件:


主要的挑戰是在阈值檢測器組件中設置阈值和輸出幅度值。
由于我們知道這是一個8 DPSK,輸出振幅應該是



檢測器将要求阈值來評估輸入信号以确定等效輸出電平,假設輸入值與輸出值相同(圖8),我們将根據信号輸入設置阈值


或等效數值: - 0.85,-0.353,0.353和0.85。
這些值将用于輸入信号與阈值之間的比較:

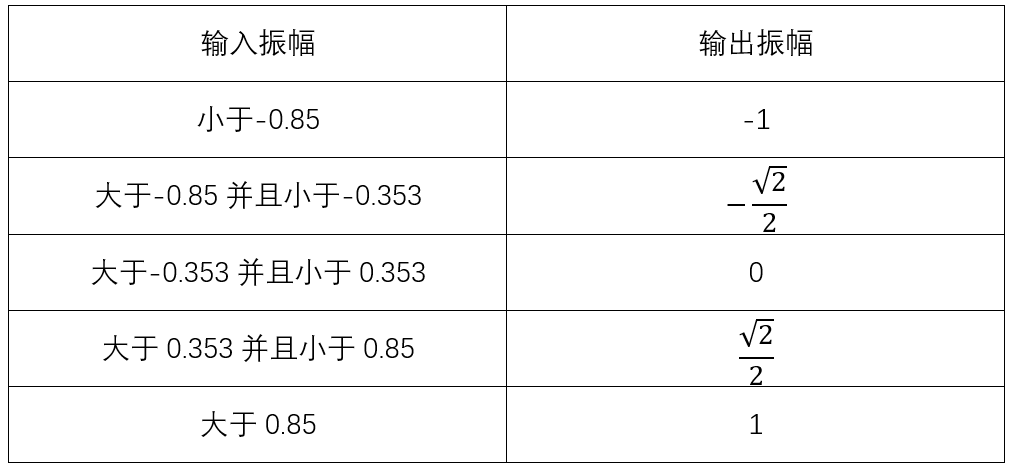

表2:基于阈值振幅的輸入和輸出

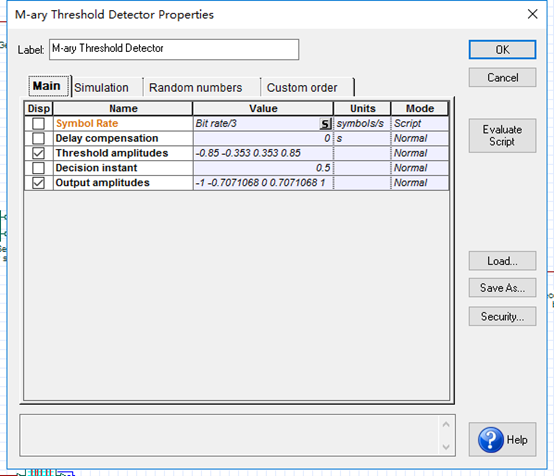

此外,參數參考比特率應與多級信号比特率一緻,這是二進制序列的原始比特率除以每個碼元的比特數:全局比特率/ 3。圖8為兩個檢測器的參數。

圖8. M-ary Threshold Detector參數

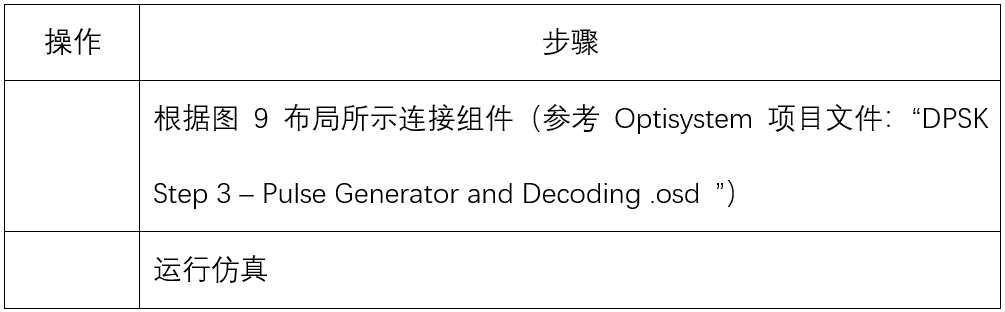

圖9. DPSK脈沖生成器和檢測器

運行仿真後,您将看到二進制源和解碼器輸出上的示波器的結果相同(與圖7結果相似)。 如果您沒有合适的全局序列長度值,例如512bits,則圖形将不同。

增加正交調制

我們已經知道如何對DPSK信号進行編碼和解碼; 現在我們可以使用正交調制來調制多進制信号。

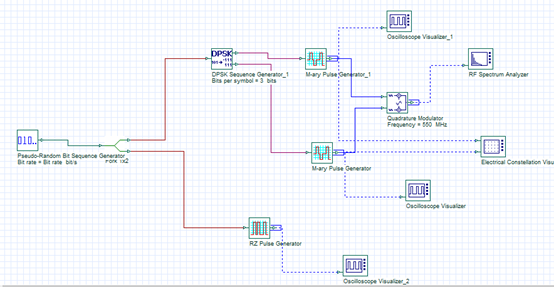

圖10. DPSK發射器

這是建立我們的DPSK發射器的最後一步,現在運行仿真并觀察信号輸出的頻譜(圖11)。

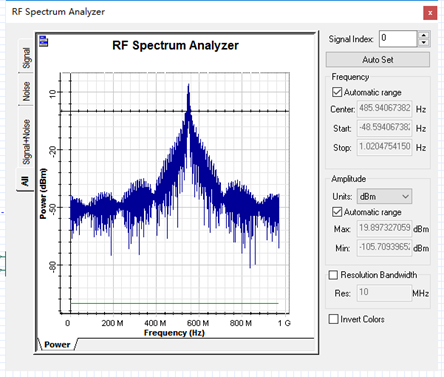

圖11.DPSK發射器輸出

觀察到信号的中心頻率為調制頻率為550 MHz,模拟帶寬由全局參數采樣率(1.944 GHz / 2 = 972 MHz)的半值定義。 這意味着如果要增加模拟帶寬以适應更高的調制頻率(> 900 MHz),則應在全局參數窗口中更改每比特采樣數。

加正交解調

我們已經知道如何編碼,解碼和調制DPSK信号; 現在我們可以使用正交解調來解調DPSK信号。

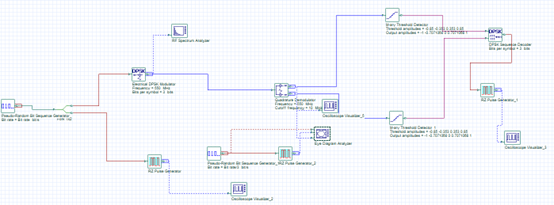

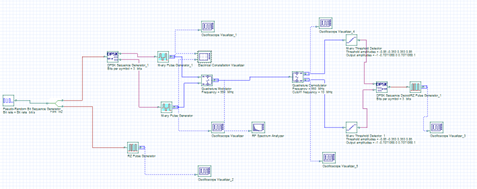

圖12. DPSK發送與接收器

對于正交解調器,頻率參數因與發射器載波頻率一樣。為了正确地形成和縮放輸出信号,阈值頻率因此需要再次進行調整。



正交解調器的輸出信号如圖13所示,信号與圖5中的信号基本相同,但是它們由正交解調器低通濾波器時會出現失真。 如果在發射器和接收機之間添加一個信道,信号可能會有附加的失真和噪聲。


圖13. 同相和正交相位多進制解調信号

下一步是比較發射機和接收機的二進制信号。 如果系統參數正确,則應該具有與圖7中相同的結果。
圖12所示的布局是一個完整的8 DPSK發射器和接收器項目。 您可以使用該項目作為其他類型調制的起點,如QAM和OQPSK。 有關軟件中可用的不同類型調制的說明,請參閱OptiSystem組件庫文檔。

使用調制器庫以節省設計時間

以前的發射機設計需要多個組件對信号進行編碼,産生多進制脈沖,并最終調制信号。現在您可以使用包括編碼器和脈沖發生器的脈沖發生器庫中的組件,或者使用包括脈沖生成器和正交調制器的調制器庫中的組件。

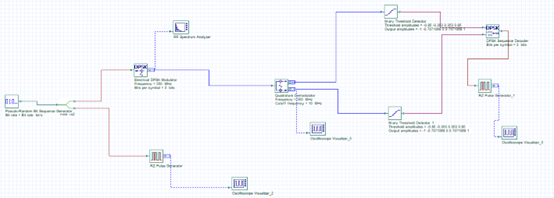

在先前的布局(圖12)中,删除DPSK序列發生器,M元脈沖發生器和正交調制器以及連接到它們的觀察儀。

圖14. DPSK發射器(使用DPSK調制器)和接收器

正如你所看到的,通過使用DPSK調制器代替多個組件,系統的設計比圖12更快。另一方面,在設計數字調制發射器時,您無法訪問所有的內部信号,這有助于您進行測試并理解設計過程中會遇到的挑戰。

繪制多進制信号眼圖

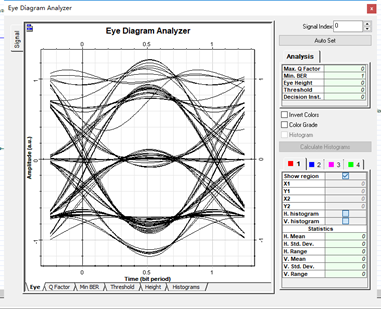

OptiSystem可以繪制和估計級兩(二進制)信号的光學系統的BER。 當使用多進制信号時,您無法直接估計BER值,但您仍然可以繪制眼圖。

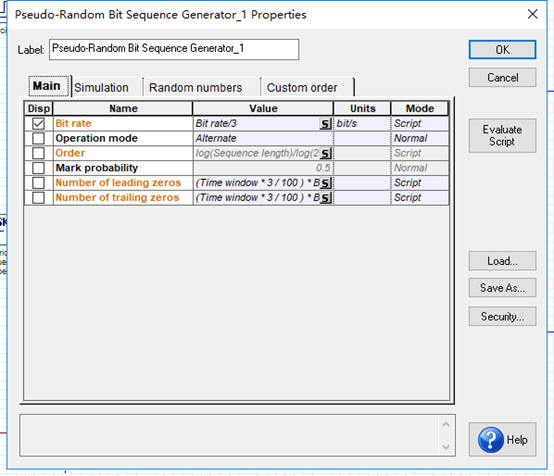

圖15. PRBS生成器來生成多進制眼圖的參數


圖16. DPSK系統,包括生成眼圖的組件

在這個例子中,我們添加了眼圖工具來繪制正交調制器輸出上的多進制同相信号。


主要參數是PRBS的比特率。 它應該是二進制比特率除以每個碼元的比特數,例如,M位比特率。 這與阈值檢測器中使用的值相同。

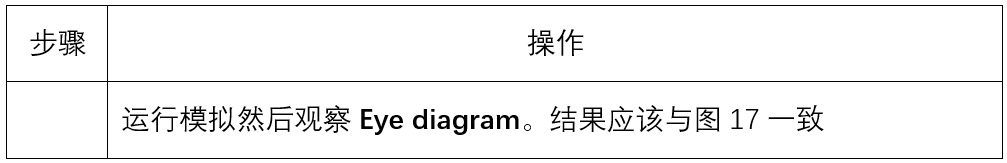

圖17. 8DPSK系統在接收器上的眼圖
