TechWiz LCD 2D：液晶透鏡模拟

LC透鏡由于具有體積小、焦距可變等優點，在光學系統中被認為是一個很有前途的研究領域。


由于LC材料的折射率可以通過施加電壓來調節，因此可以在有限的空間內改變焦距。在LC透鏡結構中，可以通過TechWiz Ray 2D進行光程差和焦距的計算，并進行高級LC分析，包括LC指向矢随外加電壓的分布。


1. 建模任務


1.1 模拟條件

模拟區域：0~200

邊界條件：Periodic

偏移角度：0°

單位長度：0.5

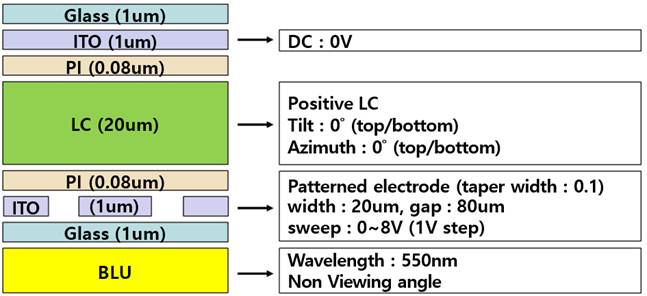

1.2堆棧結構





2. 建模過程

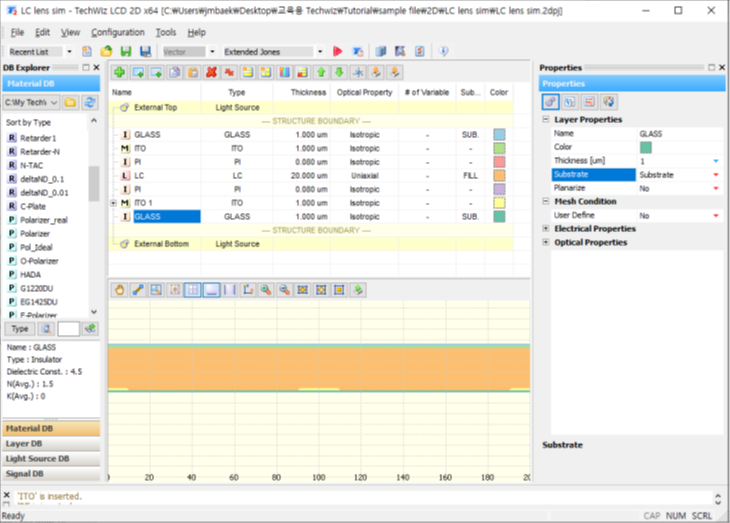

2.1創建堆棧結構

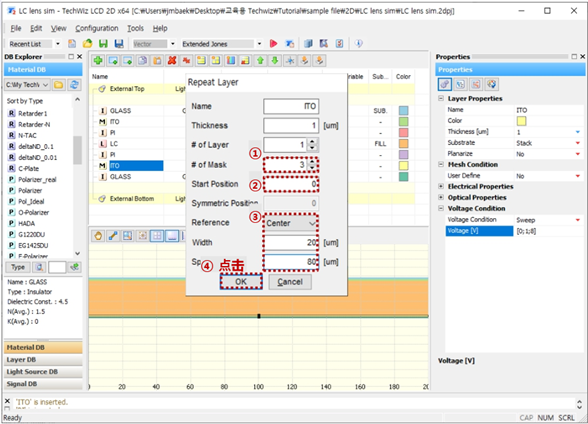

2.2修改各層參數和創建掩膜





3. 結果分析

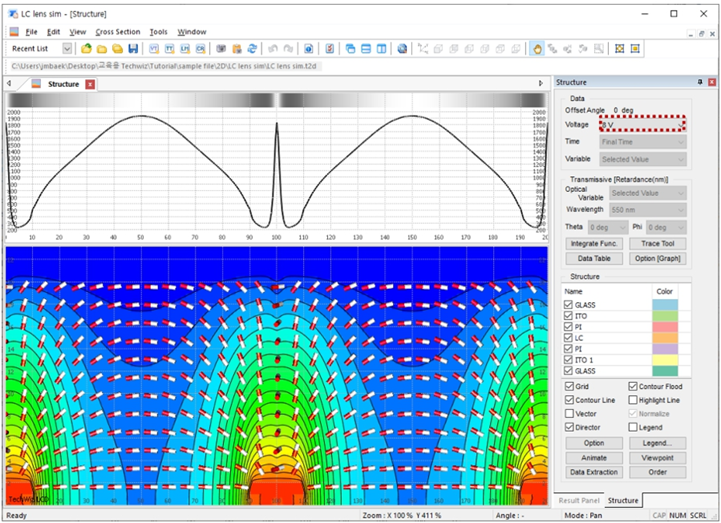

3.1 延遲和指向矢分布情況

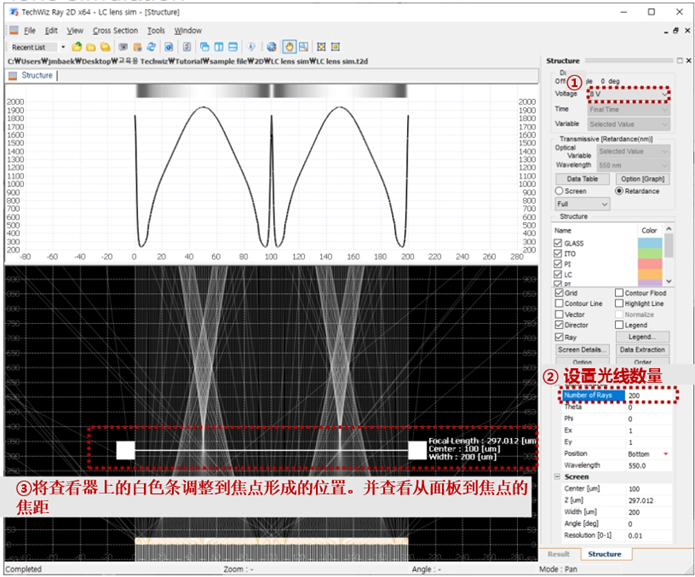

3.2 光線追迹情況

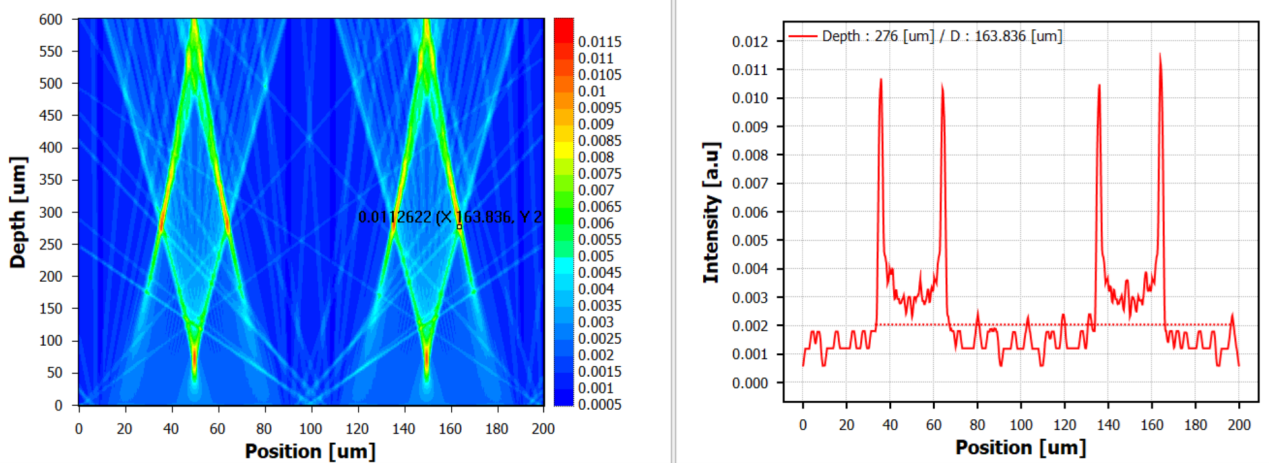

3.3 Screen Map生成
