OptiSystem應用：四波混頻（FWM）

四波混頻效應(four wave mixing,FWM)是光纖的一種三階非線性效應。簡單來說，四波混頻即當多束光在非線性介質中傳輸時，由于非線性作用将産生新的波長。當兩個光信号f1 f2 時，實際發生作用的光波數目為3，此種情況稱為簡并四波混頻。當 f1≠f2 時，為四波混頻，産生頻率為2f1-f2的變換光和2f2-f1的閑頻光。


本案例演示了利用OptiSystem來模拟輸入兩束頻率相近的光信号，進過光纖後所産生的四波混頻效應。



1. 建模任務


輸入兩束頻率相近的光信号，一個是泵浦光，另一個是探測光。泵浦光波長為1540nm，功率為0dBm；探測光波長為1540.5nm，功率為-20dBm。将兩束光耦合後經過10km的光纖傳輸，觀察經過光纖前後頻域的變化。



2. 仿真過程

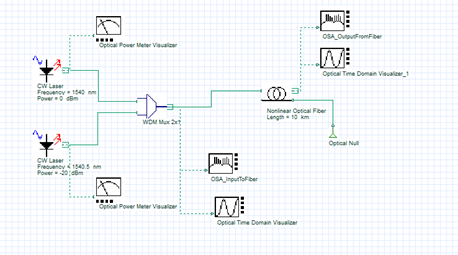

2.1 搭建光路，如圖





2.2 設定光源參數

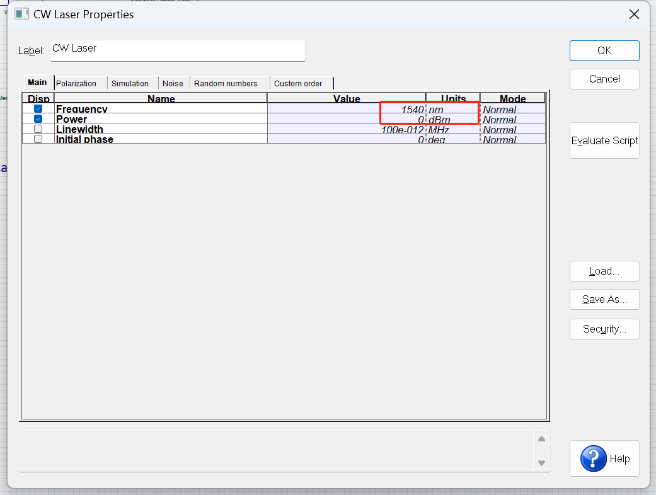

泵浦光

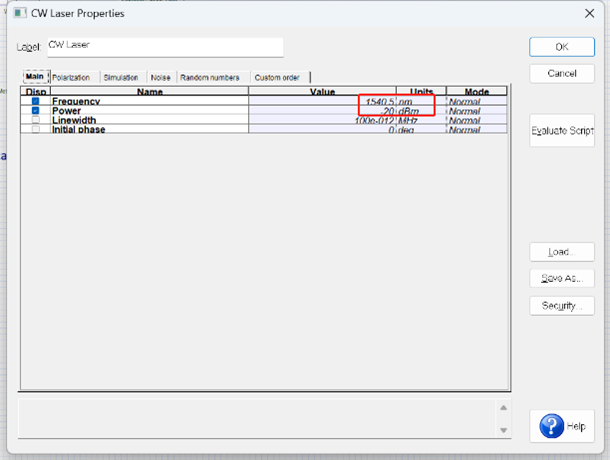

探測光

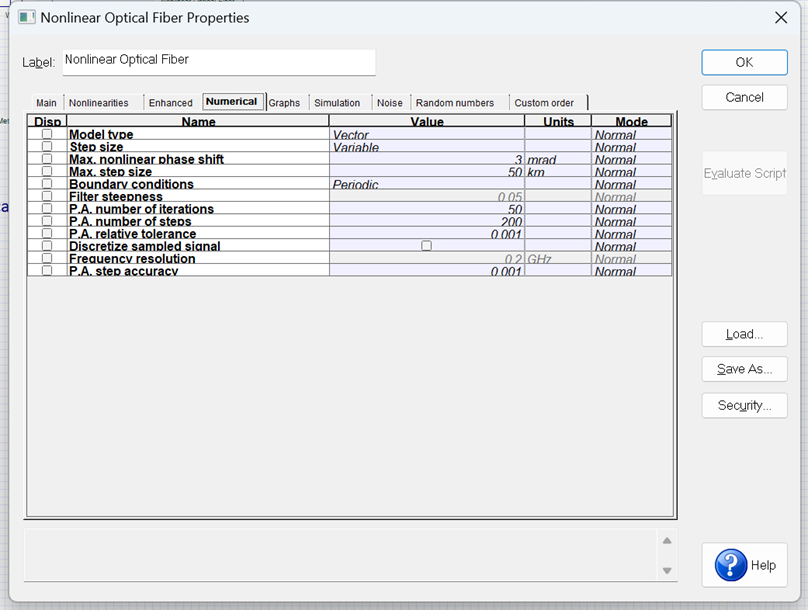

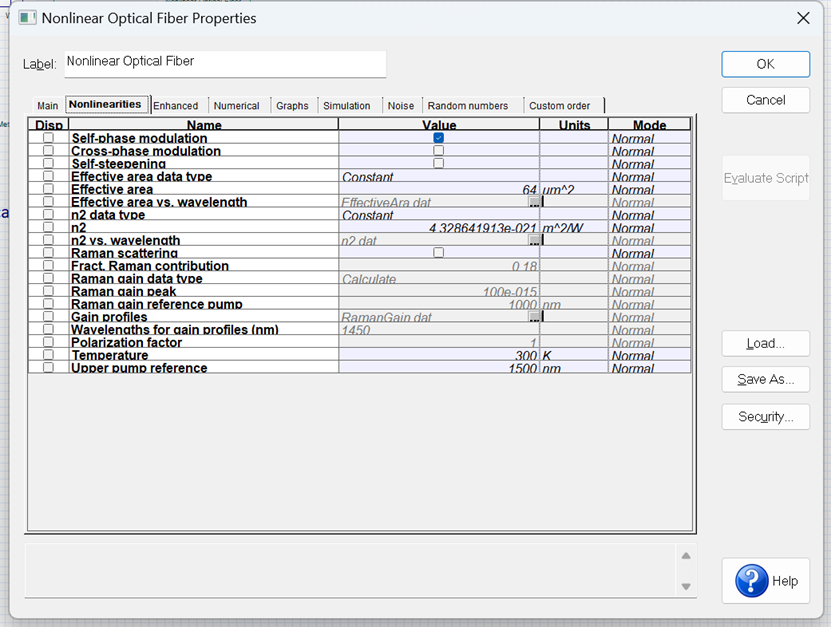

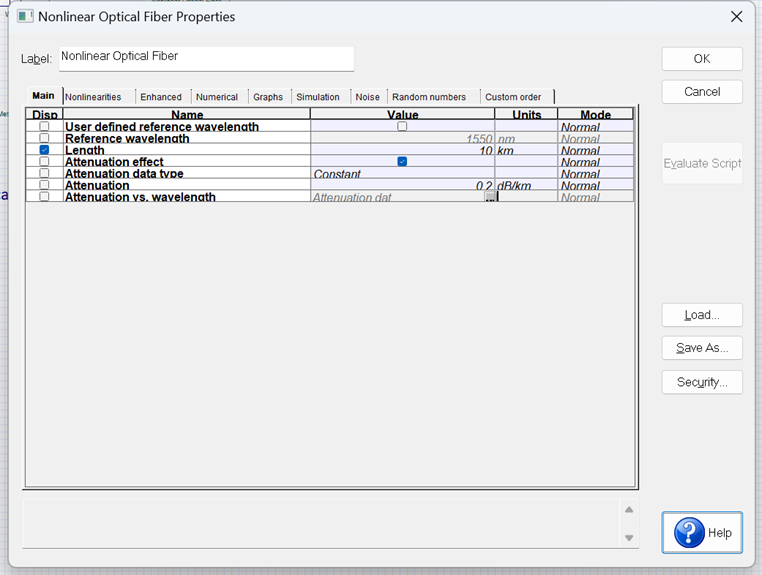

3. 設置光纖參數

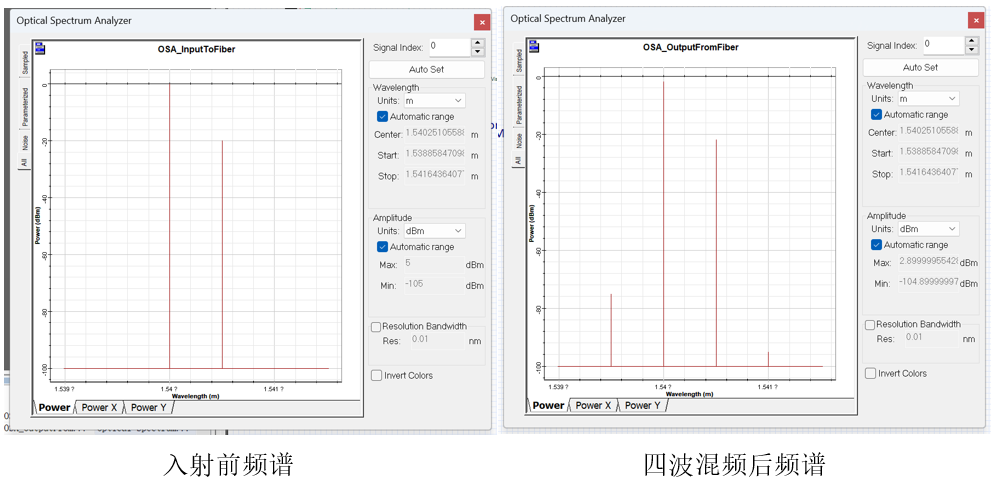

4. 運行結果
