TechWiz LCD 1D應用：高延遲膜（彩虹mura仿真）

Mura是什麽？簡單來說mura是指顯示器亮度不均勻，造成各種痕迹的現象。Mura産生的主要原因就是視覺上對于感受到的光源有不同的頻率響應而感受到顔色的差異。造成mura現象的原因有很多種，本案例使用TechWiz LCD 1D仿真一種彩虹紋，在常規四疇VA結構下加入高延遲膜後，模拟其彩虹mura的現象。



1. 建模任務

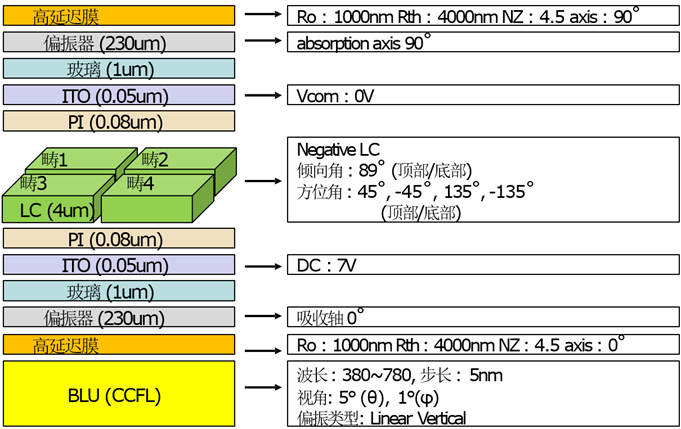

1.1堆棧結構



2. 建模過程

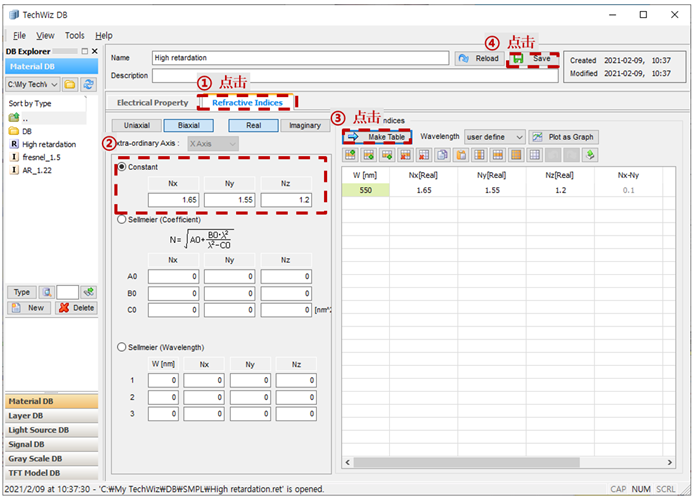

2.1創建材料

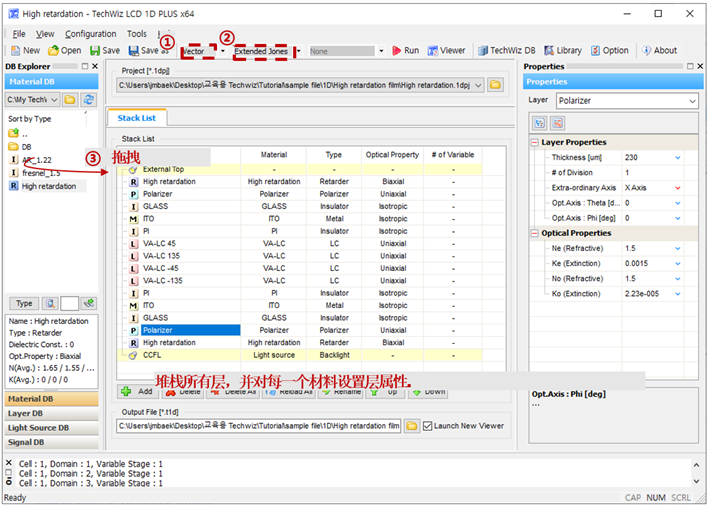

2.2創建堆棧結構





3. 查看結果

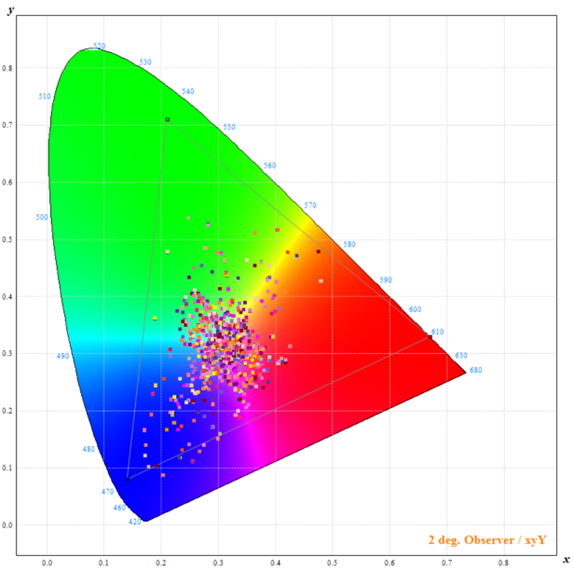

3.1色度圖（各點代表不同θ和Φ角取值）

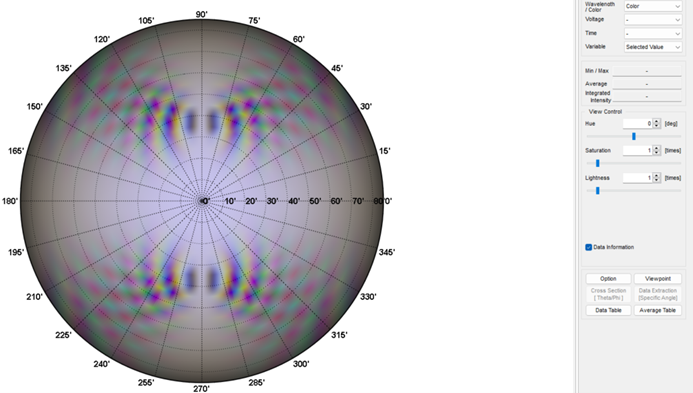

3.2基于高延遲膜下的彩虹mura仿真結果
