FBG（光纖布拉格光栅）是在光纖內形成一種空間周期性折射率分布的光纖，其作用在于改變或控制光在該區域的傳播行為與方式。光纖光栅是一種新型的光無源器件，具有制作簡單、造價低、穩定性好、體積小、抗電磁幹擾、使用靈活、并易于同光纖系統兼容集成等諸多優點，所以近年來光纖光栅在光通信、光纖激光器和光纖傳感器等領域的應用越來越受到人們的重視，取得了令人矚目的成就。
1. 建模任務
本案例演示了均勻光纖布拉格光栅組件在 OptiSystem中作為濾波器的應用。本案例有兩種項目布局。在第一種布局中，使用了白色光源。在第二種布局下，使用了高斯脈沖。
2. 白光光源下的FBG濾波器

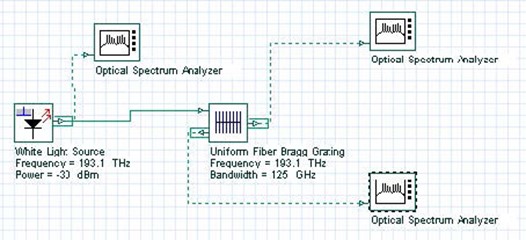

下圖所示為光路圖。

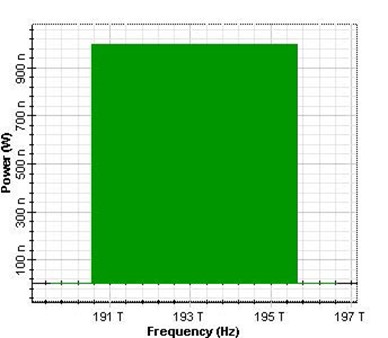

初始的頻譜如下圖。

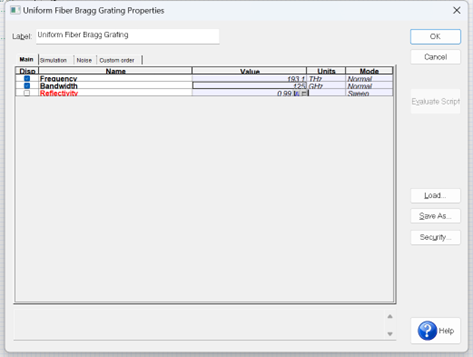

接下來我們對布拉格光栅的主選項卡中的反射率進行掃描，如圖。
因為反射率與耦合長度和光栅長度的乘積有關，所以這種掃描對應于耦合長度和/或光栅長度的變化。相應反射光譜的比較如下圖所示。
0.19和0.59反射率的均勻布拉格光栅反射光譜
透射光譜如下圖。

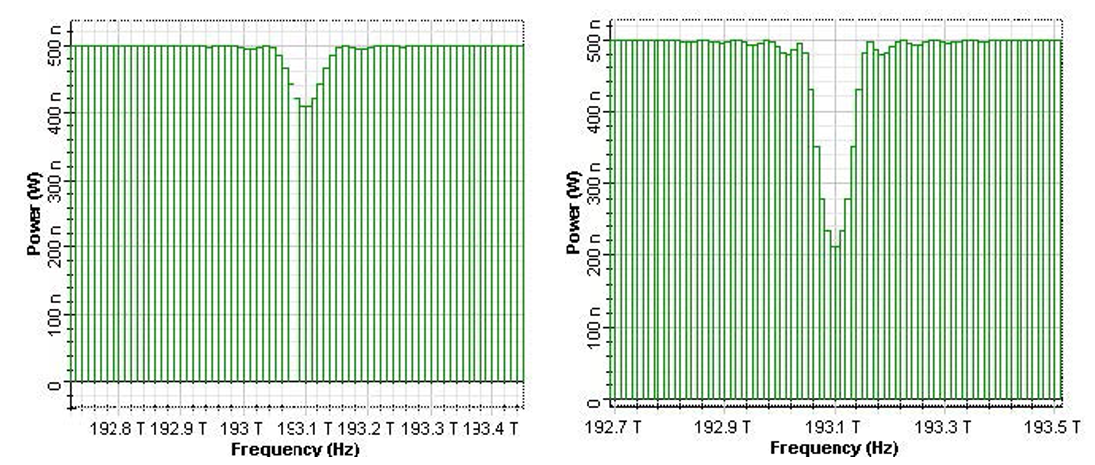

0.19和0.59反射率的均勻布拉格光栅透射光譜
3. 高斯脈沖下的FBG濾波器

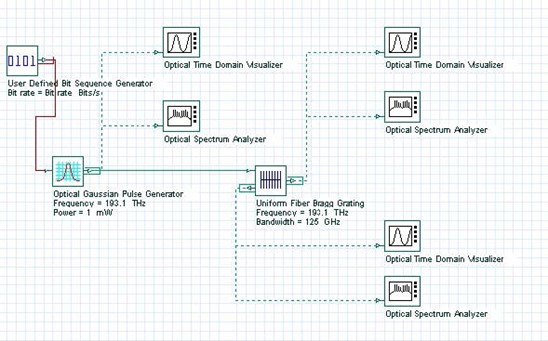

高斯脈沖光學系統中均勻光纖布拉格光栅濾波器的光路如下圖。

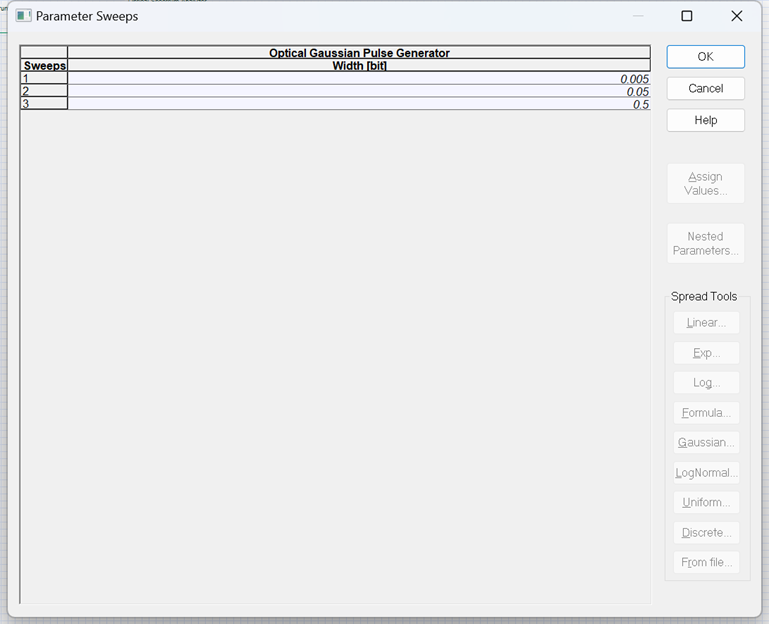

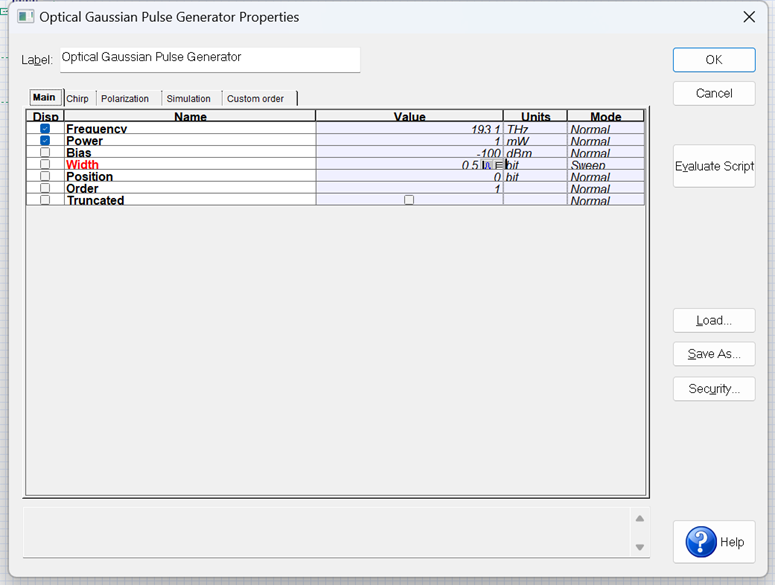

我們對高斯脈沖的半高全寬（寬度）進行掃描，設置其寬度為0.005、0.05和0.5，如圖。
初始高斯脈沖的頻譜如圖

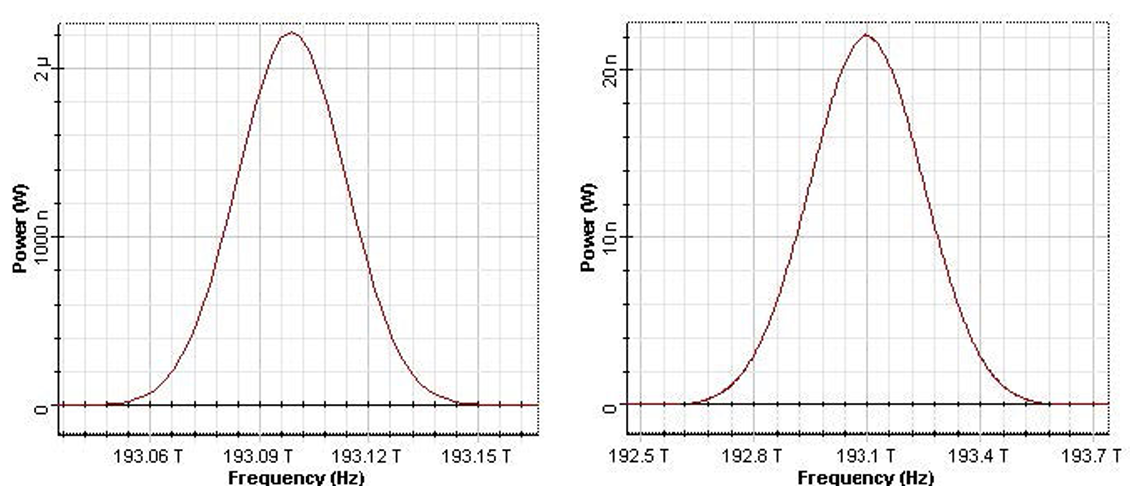

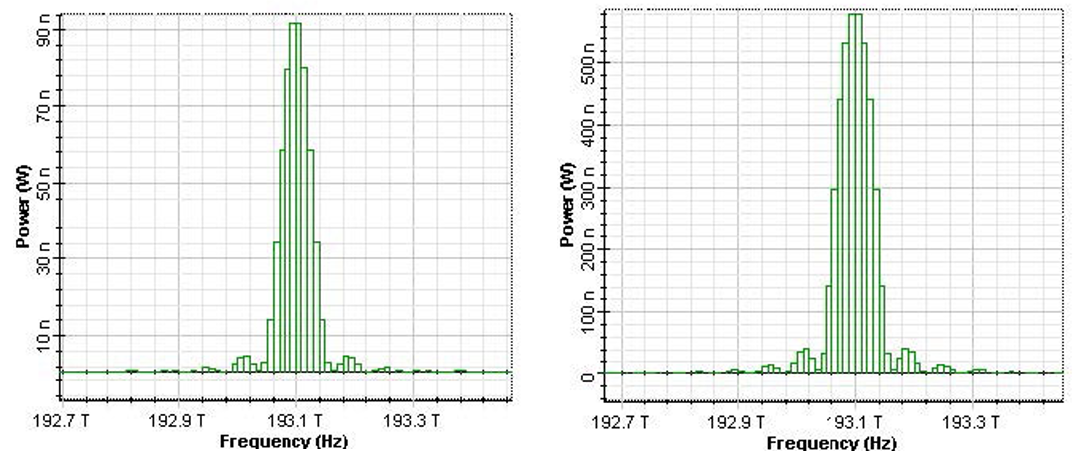

高斯脈沖的初始頻譜，寬度為0.5和0.05（分别為12.5ps和1.25ps）
獲得的反射光譜如圖所示。

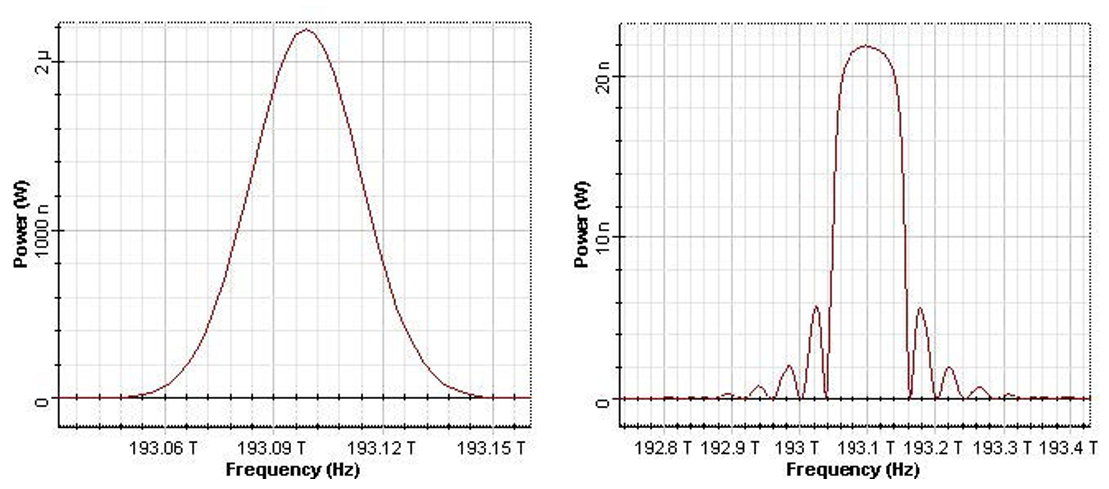

反射光譜，寬度為0.5和0.05（分别為12.5ps和1.25ps）
獲得的透射光譜如圖所示。

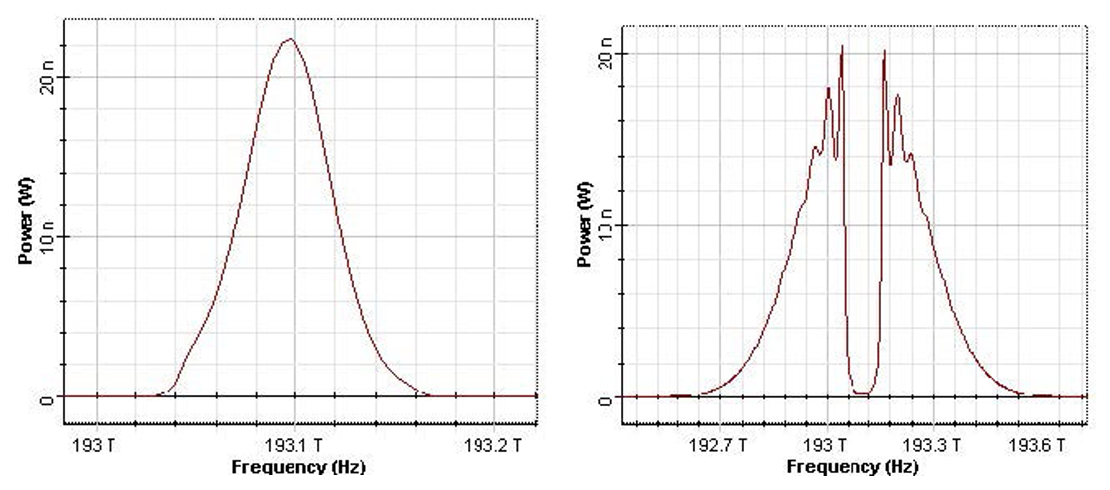

透射光譜，寬度為0.5和0.05（分别為12.5ps和1.25ps）
正如我們所看到的，因為在第二種情況下，光栅的帶寬（125GHz）遠小于脈沖頻譜，所以脈沖的一部分頻譜被反射。
|
