FRED在LED照明系統中的應用
時間:2014-03-20 13:16來源:訊技光電作者: 技術部點擊:打印
Light Emitting Diodes (LEDs) 是當今幾乎應用于各種照明領域的主要光源。包括汽車照明,商業和住宅照明,消費類電子産品,醫學,機器視覺,信号燈和顯示應用。FRED完全能夠模拟LED的任何一種特性,包括光譜,能量和發射角特性。外加 FRED的性能通過簡單設定在每一方向數目和間隔實現LEDs陣列,這使得FRED成為一款完美的可以分析系統中每一顆LED性能的産品。

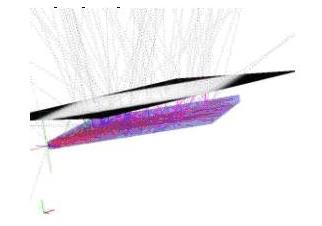

RGB 三基色LED入射到入口為矩形出口帶有FRED字樣的的曲線導光管

LED照明

1.反光罩設計分析:

範例:(一)ARC燈泡的範例

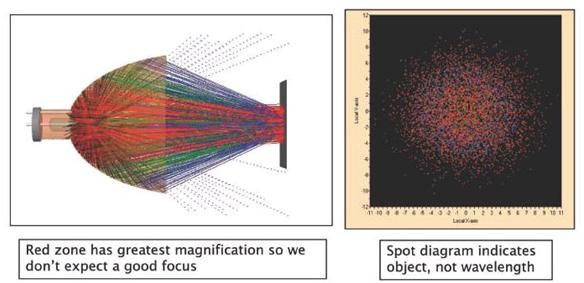

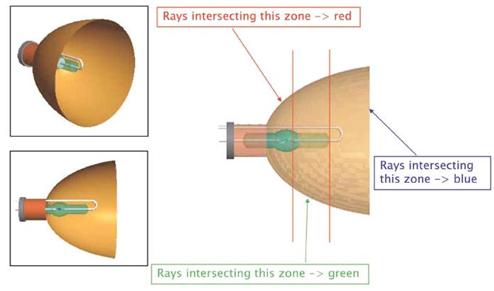

在FRED之中可以建立一個ARC燈泡及反射罩,分析出光射到量測面是否有達到要求的亮度,如下所示



如沒有達到所要之亮度,可随時的改變反射罩,以達到所要的亮度,而且在FRED中,光線可以随你所需要而更改顔色,使你更容易的區别出光線的信息。

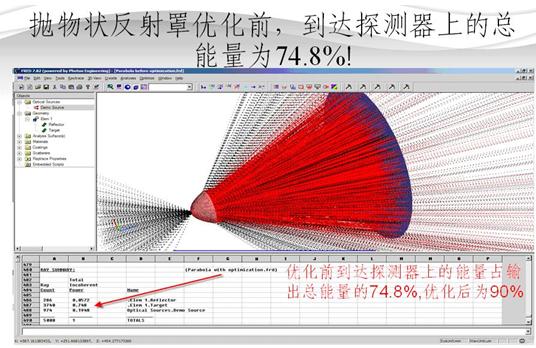

範例:(二)反射罩優化設計案例

FRED Optimum等級版本包含了內置的混合優化模塊,并且擁有利用當今高性能多CPU系統來加速光線追迹的能力。

為什麽FRED Optimum的混合優化不同于透鏡設計軟件的優化?FRED的新混合全面優化運算是非序列性的。允許多重目标,擁有fractional weighting性能以連接變量和利用多種內置優化函數,加上用戶自定義scripted優化函數可以應對非常任務。

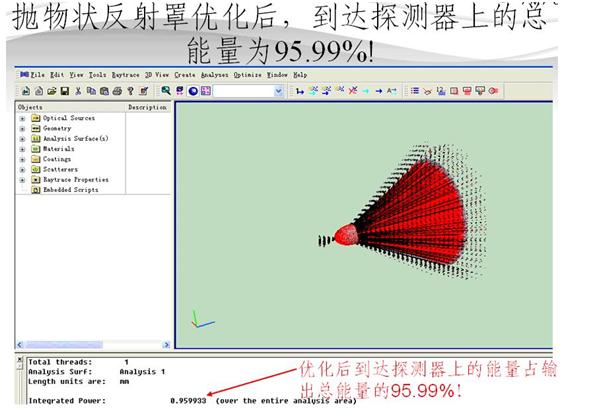

設定反射罩conic constant,光源位置等變量,利用內置優化功能進行優化

2、 LED LENS優化設計:

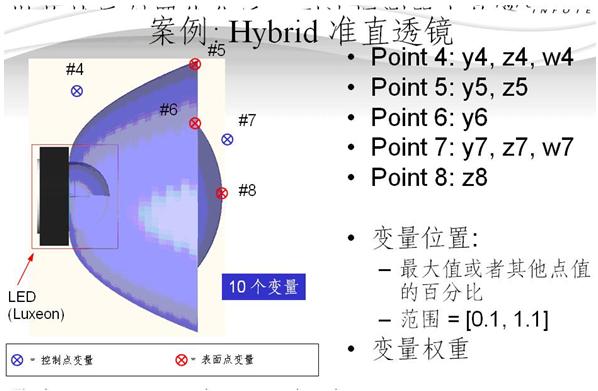

設定10個變量

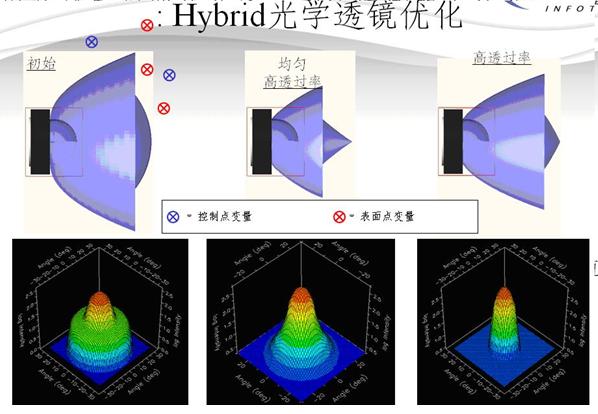

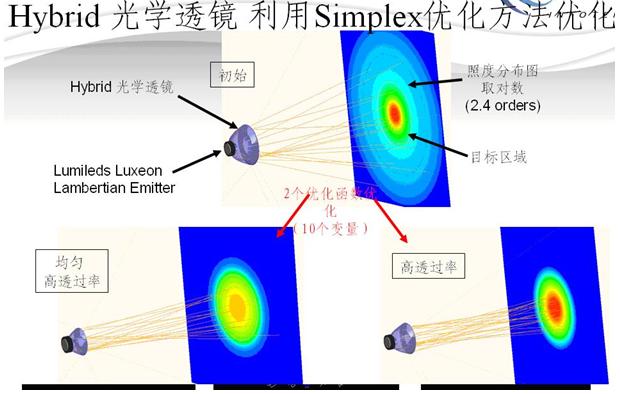

 采用優化函數(均勻并高透過率、高透過率兩種優化函數)進行評價,得到兩種結果

3、 Color Image:

每個波長有一種顔色和權重。FRED裏面內置有一個設定連續波長和權重的工具。這個工具還可以綜合分析在系統中分析設定的顔色計算。下面圖中是FRED中的color image計算後在實際表面顯示出來的效果. 兩個系統所示,一個綠色和一個藍色LED在表面上結合後的效果。另外一幅為三顆LED混光後的效果圖。

通過FRED模拟兩顆LEDS(一顆為綠色,一顆為紅色)分析後的色坐标情況


FRED模拟三顆LED(RGB)模型,利用其中的光譜權重合顔色顯示功能後的效果圖

汽車照明:汽車工業照明正在快速地向LEDs靠攏. LEDS現在被用于頭燈/尾燈/刹車燈/轉向燈/警告燈, 頭頂照明和汽車儀器儀表照明。

信号燈:LED在今天的信号燈中得以充分的應用. LEDs 在移動和靜态的交通警告信号燈,戶外信息顯示,道路LED監控顯示,方向信息顯示和大廈大屏幕TV,交通信号燈。比如由于LED的長壽命,适光性和光譜響應快并且視角廣等特點使得用RGB LEDS做成大屏幕TV應用于大廈前得到了應用。電子:LEDs對于電子市場是理想的光源,因為它的功耗比白熾燈照明要小很多。LEDs現在被應用于LCD顯示器, 手機顯示, 照相機, PDAs, scanners, projectors, 條形碼掃描儀, LCD TVs等領域.導光管被應用于許多設備中, 将LED發出的光線通過塑料介質傳輸到要顯示信息的地方.這些信息通常為圖形或是簡單的顔色圖案用于顯示。

背光顯示系統:背光是矩形或者方形的導光闆,被經常應用于許多顯示設備中,包括手機,Personal Digital  Assistant (PDAs),手表,DVD LCD monitors,computer notebook display,LCD平闆顯示器和更多的應用每天都在不斷的被發明出來。
FRED模拟單顆LED通過擁有三種不同散射模型的PMMA達到均勻顯示輸出的手機顯示屏
