摘要：
目前，FRED溫度敏感性的評價可使用腳本語言實現。本文演示了一個雙折射材料的折射率随溫度變化而變化腳本。
雙折射簡介：

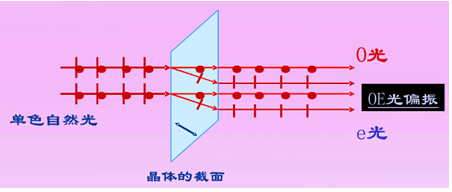

雙折射（birefringence）是指一條入射光線産生兩條折射光線的現象。
尋常光線（o光線）——遵守折射定律，且在入射面內 ；
非常光線（e光線）——不遵守折射定律，一般不在入射面內；
光軸—晶體中存在的一個特殊方向，光在晶體中沿此方向行進時，不産生雙折射現象，對于單軸晶體，則o，e光的傳播方向相同，且其傳播速度也相同。

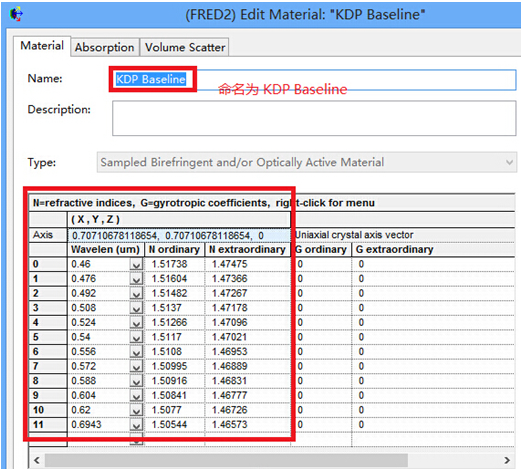

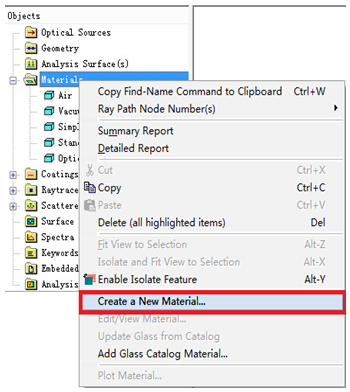

步驟1：創建雙折射材料KDP（磷酸二氫鉀晶體），命名為KDP Baseline。在樹形文件夾中選擇Materials>Create a New Material>Sampled Birefringent and/or Optically Active Material，按照如圖所示的數據輸入如下數值（KDP材料的創建方法請見本文後的備注）。
注意：axis選項為軸向方向，在OXY平面為45°角。

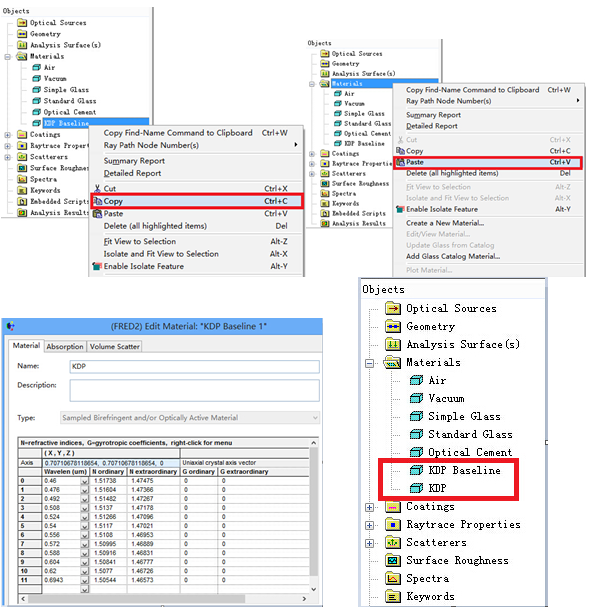

步驟2：複制KDP BaseLine到Materials樹形文件夾下，具體操作為鼠标左鍵選中KDPBaseline，右鍵選擇Copy，并在Materilas 下選擇paste，并命名為KDP。

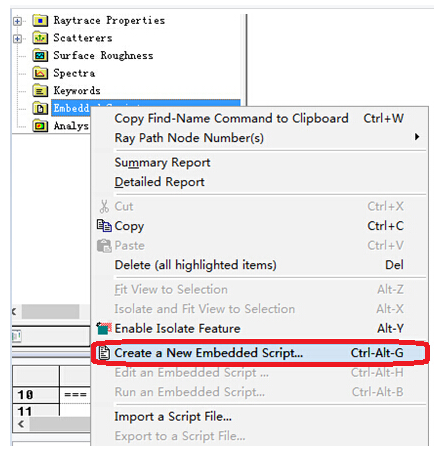

步驟3：創建一個折射率随溫度變化20k後的折射率變化模型，我們利用FRED軟件自帶的VB腳本實現此功能。在樹形文件夾選擇Embedded Scripts，右鍵選擇Create a New Embedded Scrips，注意删除腳本編輯器裏面的所有內容，然後粘貼如下的程序到此編輯器中。

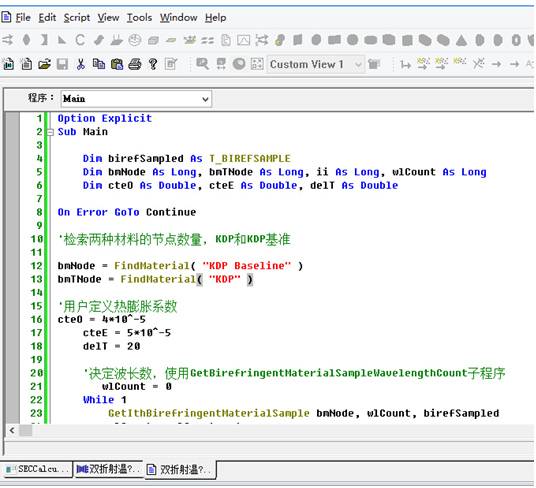

綠色字體為标注項，不參與程序運算，複制此腳本到軟件下：

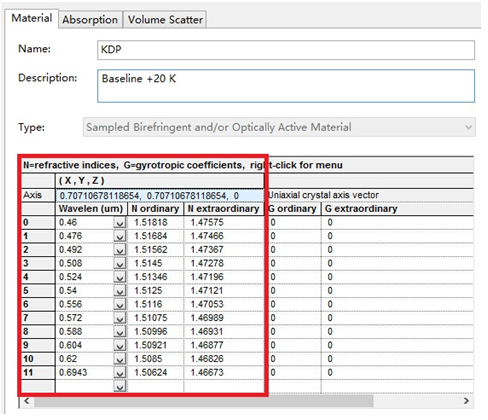

步驟4：在腳本編輯器中按下Ctrl +B運行腳本，最後我們觀測KDP材料的折射率變化。或退出編輯器，在樹形文件夾選擇Run an Embedded Scripts...下運行腳本。
我們以0.46微米波長處為例
溫度變化20k後，波長在0.46nm處，
O光折射率值計算方法：KDP=n KDPBaselineordinary + cteO*delT=1.51738+20*4*10-4=1.51818;
E光折射率計算方法：KDP=n KDPBaselineextraordinary + cteE*delT=1.47475+20*4*10-4=1.47575;
總結：
此腳本演示了溫度變化引起的折射率變化，同樣此腳本可進行如下擴展：
1. 對于不是晶體的材料同樣适用；
2. 可得到連續溫度變化時，折射率變化；
3. 溫度變化對點列圖和照度圖的影響；
有興趣的讀者可依此深入。
備注

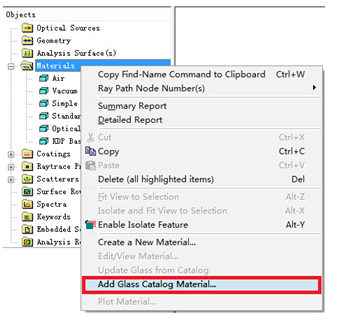

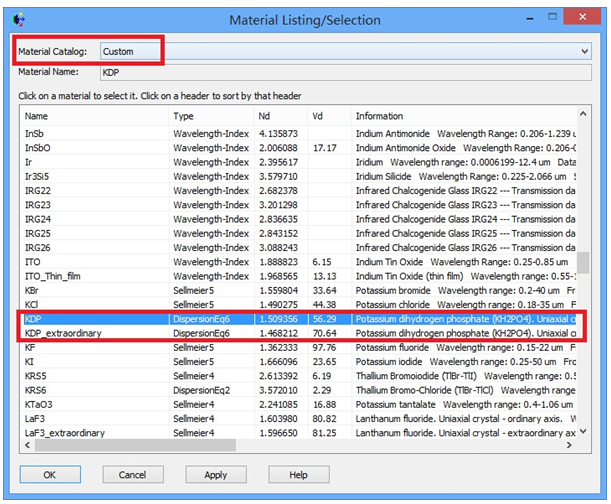

KDP材料可在材料庫中找到，在樹形文件夾Materials/ Add Glass Catalog Material… ，在類型中選擇Custom，點中鼠标上下鍵移動找到KDP（排列方式是按照第一個英文字母a-z排序）。
 |
