說明
本文描述了如何使用一張位圖圖像作為光源反射體，這裏我們要用到FRED詳細光源結構。

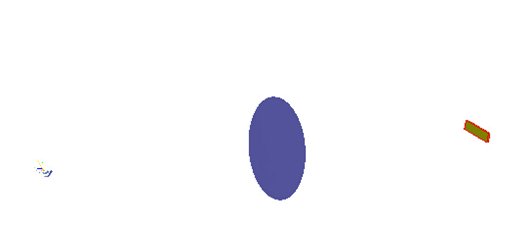

作為演示，本案例描述了一個位圖光源經過理想的1:1中繼透鏡後所成的像。
光源設置
用在本例中的位圖光源是迅技光電的公司Logo

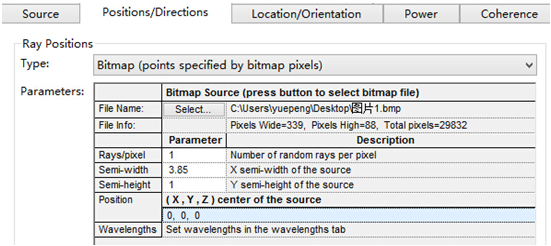

在對象樹的Optical Sources光源文件夾中，我們選擇詳細的光源作為開始，通過右擊鼠标并選擇“Create New Detailed Optical Source”在Positions/Directions選項中，我們設置類型為“Bitmap（points specified by bitmap pixels）”并且導入我們的位圖文件。調整像素縱橫比的半寬度和高度。
此圖片的像素數目為339*88=29832；

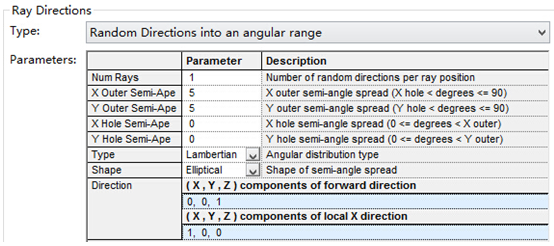

光線方向的設定取決于您的特别應用，但在我們的示例中，我們将使用“Random Directions into an angular range”類型。這個方向的設定一般允許我們引導光線朝向中繼透鏡。
當我們使用一個位圖作為發射器，需要對圖像中的每個像素執行以下步驟：
1. 光線/像素的指定數量在每個像素範圍內具有随機位置。
2. 計算位圖像素的色度坐标。
3. 在每個像素的波長有匹配的色度坐标的權重。
4. 每個光線的權重乘以指定在光源的波長選項卡上加權因子。
第1項和第2項在光源創建中已經處理了。所以，我們需要處理第三項，可以通過設置光源波長選項。如果創建少于3個波長的光源，那麽像素的三刺激色Y值用于設置權重。如果光源有3個或更多的波長，那麽顔色合成用于求解一組權重。讓我們來點開波長選項并指定所需的波長。

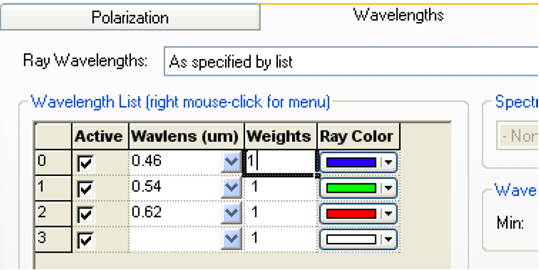

首先，在波長列表中右擊鼠标并選擇“Set Standard Bitmap Wavelengths”。
其次，再次右擊鼠标并且選擇“Set All Colors From Wavelengths”來設置各個波長顔色為藍色，綠色和紅色。在上面的步驟中注意，合成光線權重乘以在波長列表中的權重。通常，我們不需要光線權重的雙切趾，并且我們确保權重都設置為1。最終配置如下所示。
運行案例：
光源指定為每個像素1個光線位置。當光線追迹的時候，如果每個像素我們設置大于1個光線位置，因為要追迹大量的光線，所以我們不想畫出3D視圖中的光線，我們進入Menu> Raytrace>Trace All Sources。當光線追迹完成，進入Menu>Analyses>Color Image。你會發現在分析面中已經重現了位圖圖片，光線追迹越多，圖片的還原度越高。

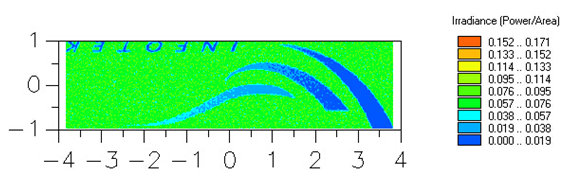

此圖為每個像素點有10個光線位置的追迹後的照度圖
1. 光源創建請見如上描述
2. 創建中繼鏡

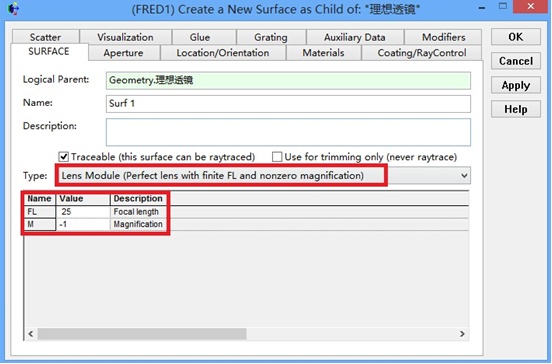

創建一個新的元件“Create a Custom Element”命名為理想透鏡，在其子文件下創建一個新的表面“create a New Surface”，面型選擇：Lens Module; 焦距為25mm，放大率為-1；

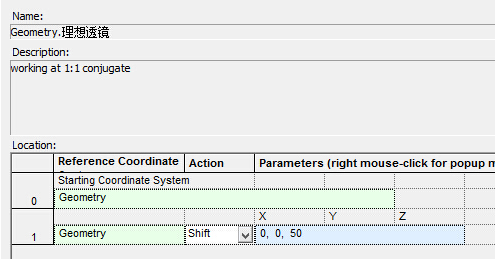

位置距離光源50mm;
半孔徑設置為10mm;
3. 創建探測器
探測器的創建選擇Element primitive/plane，具體參數請見如下圖片

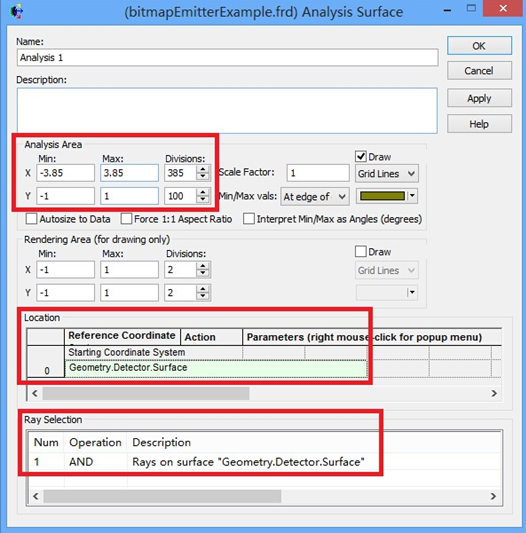

4. 創建分析面

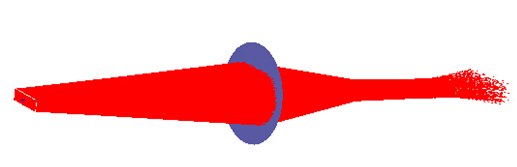

5. 模型與光線追迹
6. 顔色與照度分析

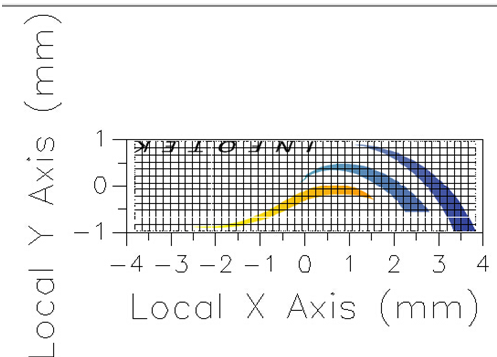

顔色分析

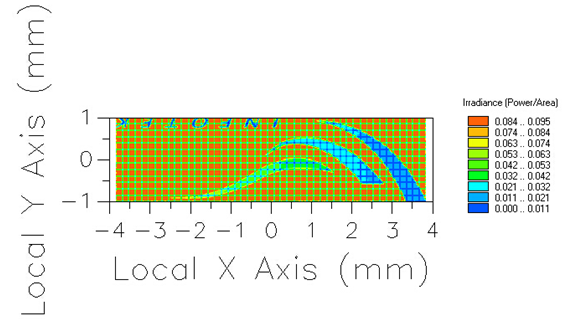

照度分析
總結：
1.圖片下載地址：http://pan.baidu.com/s/1hraLk48
2.對于顔色分析或照度分析時，我們要注意實際的光源尺寸，在FRED中默認的尺寸為長寬1:1，對于本案例我們可以這樣設置其真實大小，在照度圖片右鍵選擇Isotropic，結果就會如上圖所示。
3. 對于分析面的設置，我們可以使用默認分析表面，軟件會自動識别圖片大小。
4.光線追迹數越多，圖片越清晰。
|
