簡介：本文討論了如何使用FRED對球透鏡封裝的半導體激光二極管耦合到單模光纖進行準确的建模，這是在光纖通信領域很常見的一個光學系統。該模型演示了FRED傳播相幹光場的能力、它的精确激光二極管束(Laser Diode Beam)光源模型以及準确的計算光纖耦合效率。
模型
在FRED模型中使用的半導體激光二極管是Mitsubishi(三菱) ML725C8F，這是一個InGaAsP / InP多量子阱(MQW)激光器，工作波長是1310nm。Mitsubishi光源說明書定義了輸出光束的在x和y方向的發散角分别是25和30度（遠場功率分布的全1/e寬度)。沒有提及在x和y焦點位置的任何偏移，所以我們假定它們和光源處的分布是一緻的。
我們在FRED中使用激光二極管束光源類型對激光二極管光源建模，以及設置光源産生相幹輸出。

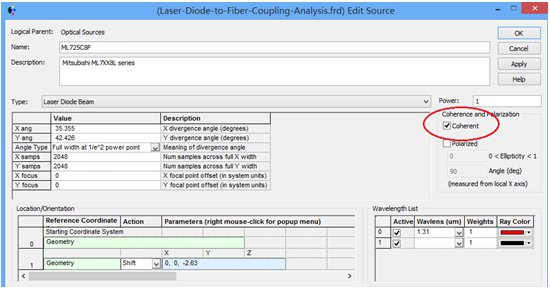

圖1. 激光二極管光源編輯
注意到在激光二極管光束光源的設置裏面，發散角由功率的1/e2标準定義。這就要求制造商提供的發散角要乘以一個開方因子。

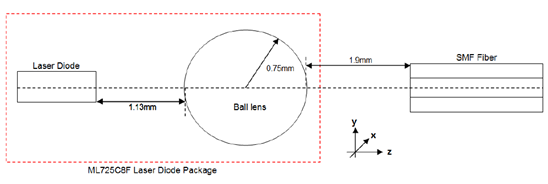

圖2. 球透鏡封裝的激光二極管耦合到光纖系統原理圖（側視圖）
直徑為1.5mm的球透鏡是Mitsubishi激光二極管集成的一部分，它的位置在距離激光二極管發射表面1.88mm處。
在FRED中使用球形元件基元，就可以創建該透鏡。為方便起見，全局坐标原點選在球透鏡的輸出表面與光軸的交點處。

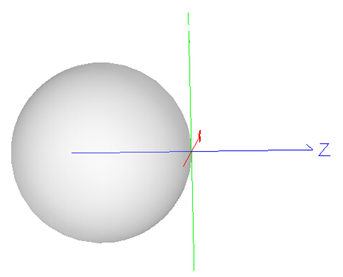

圖3. 全局坐标原點的定義
值得注意的是，我們使用了FRED的N-BK7模型來定義球透鏡的材料，在1310nm波長處折射率大小是1.5036。
模型中使用的單模光纖(SMF)位于距離全局坐标原點1.9mm處，它的結構(由下圖定義)基于單模光纖的典型值。光纖纖心的半徑是5μm，且由直徑為125μm包層包裹着。纖心和包層的折射率大小分别是1.465和1.47，它們之間的折射率差為0.36%。

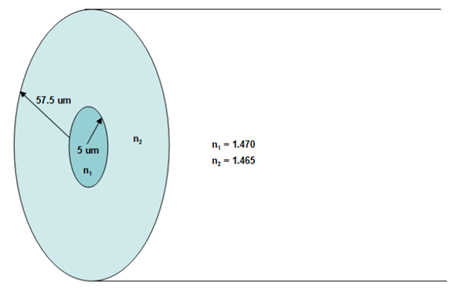

圖4. 單模光纖示意圖
模型中還包含了一個吸收塗敷層，或者是夾層，覆蓋在光纖表面。
在FRED中定義的光纖是一個組件，它包含了多個元件基元：一個圓柱體用于纖芯、光管用于包層和塗敷層。
注意到“Fiber Cladding”管道的內壁恰好與“Fiber Core”圓柱體的外壁是重合的。為了正确的建模，用戶需要手動的設置包層管道的內壁為不可追迹(Never Traceable)。不這樣做的話将會導緻光線追迹錯誤，因為兩個表面放置在空間裏完全一樣的位置，而且它們具有兩個不同的材料設置。對于“Fiber Coating”的內壁需要同樣的設置。
在這一模型中光纖塗層認為是吸收的，且擁有停止所有(Halt All)光線追迹控制。所有其它的表面是不加塗層的。
仿真
FRED使用如下的方程來計算光纖耦合效率(CE)：
其中Einc是入射場分布，Efiber是光纖基模的場分布(由FRED根據光纖規格參數自動計算)。
一般來說，CE是一個複數，所以耦合功率實際上是：CEpower = Re[CE]2 + Im[CE]2
因此，我們要想精确的計算光纖耦合，需要在光纖入口的後面放置一個分析面來保證該表面的反射系數能夠準确的納入考慮之中。
非常重要的是，分析面是大于我們所期望的基模的模場直徑(MFD)，以便進行精确的重疊積分。同樣重要的是，我們應該意識到數值積分的精确性依賴于分析面中劃分網格的數目。在本例中，50μm寬的分析面上251×251的網格，可認為是足夠的。

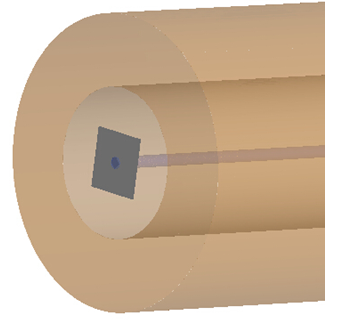

圖5. 分析面放置在光纖界面的後面

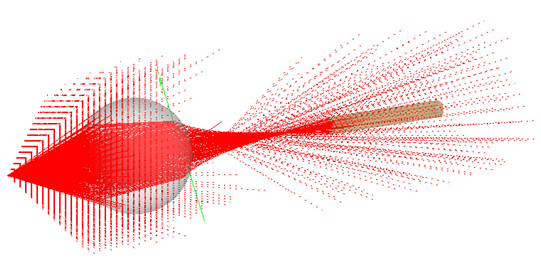

圖6. 光源用128*128采樣點光線追迹與渲染
由FRED光纖耦合效率計算得出的返回值是兩個場分布之間的重疊部分，且沒有考慮入射場的功率。因此要想知道多少功率耦合到該模式中一定要做到以下兩步：
1.通過輻射照度的計算确定分析面處的功率值(P)
2.通過光纖耦合效率分析确定CE的值
耦合到光纖模式中的功率大小可以簡單的表示為P * CEpower。
追迹完從具有2048×2048個樣本點的光源發出的光線後，當我們計算輻射照度時，輸出窗口裏就會顯示出到達光纖接口後面的分析面處的光源功率值。

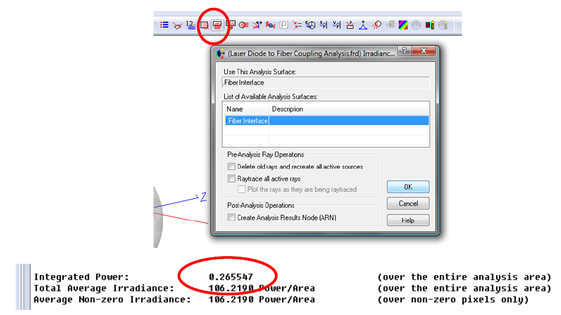

圖7. 分析面處的積分功率值
可以看出，26.55%的光功率到達了分析面。為了确定到光纖模式中的耦合，這裏使用了FRED光纖耦合效率分析。注意到0.005mm的光纖纖芯半徑在這裏需要準确的輸入。

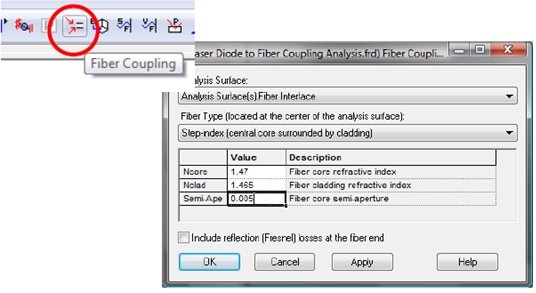

圖.8 光纖耦合效率分析對話框
點擊完OK後，結果會顯示在輸出窗口中。

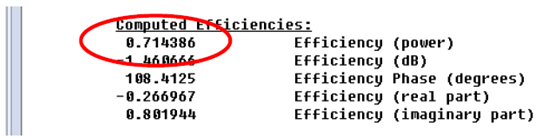

圖9. 光纖耦合效率顯示在輸出窗口
可以看出，耦合效率為71.44%。因此，在這個系統總的耦合功率百分比為71.44%*26.55% = 19.0%。
ML725C8F激光二極管工作光源是在5mW，因此在該配置中，光纖傳輸的信号差點不到1mW。
對齊靈敏度
對于測定設計公差以及激光二極管/光纖包的可行性，理解光纖對齊靈敏度是非常有必要的。使用FRED腳本功能可以很容易的完成這件事。
與該FRED文件相關聯的共有三個內置腳本：
縱向距離掃描
橫向偏移掃描
傾斜掃描
這三個腳本之間是相似的：通過用戶控制的步長，每個腳本調整了光纖的位置、計算了耦合系數并打印到輸出窗口或者到Microsoft Excel電子表格中(如果有需要)。
縱向對齊靈敏度

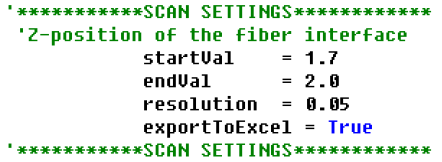

在距離掃描腳本文本的頂端，用戶輸入光纖的開始和結束位置，以及希望運行的掃描分辨率（步長）。
如果用戶希望FRED将數據打印到Microsoft Excel電子表格中并繪圖，就要設置exportToExcel标簽值為True。
就在這定義了光纖的參數，這隻是用于光纖耦合效率的計算。

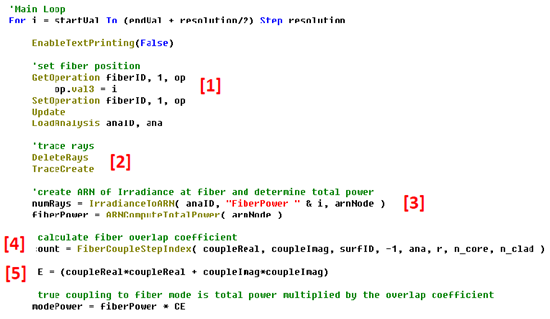

頭部打印出來後，腳本的主循環就開始了。這是一個“for”循環，它會一步一步的改變光纖的位置-[1]，追迹光線-[2]，計算照度并确定總功率-[3]，計算光纖耦合效率-[4]，最後計算模式功率-[5]。
圖10. 位置掃描腳本的主循環
注意到函數FiberCoupleStepIndex返回了兩個值-“coupleReal” 和“coupleImag”，這些變量是耦合系數的實部和虛部。
下圖表示的是，對于球透鏡到光纖的距離從1.5mm到2.5mm變化的結果。
圖11. 光纖耦合vs距離
激光二極管的制造商Mitsubishi指定了在距球透鏡1.9mm位置處，光纖耦合功率的最大值為0.8mW(16%的效率)，FRED在耦合中計算出了稍微偏大的值。這種差異可以解釋為：耦合對光纖模式尺寸和折射率分布極為敏感。很遺憾的是，Mitsubishi沒有給出使用光纖的具體細節。
橫向準直靈敏度

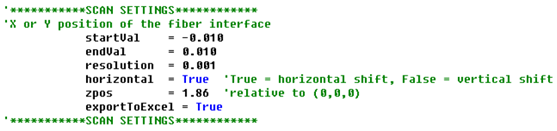

“橫向偏移掃描”腳本與之前十分相似，除了用戶為掃描定義了如下的參數：

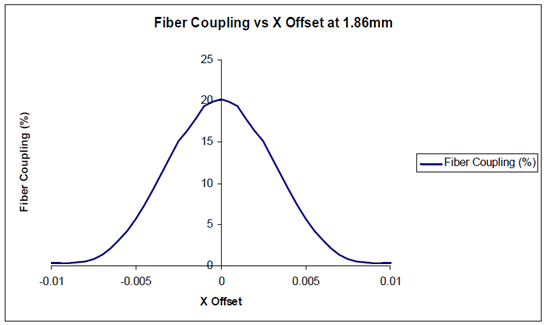

圖12. 在Z=1.86mm位置處：光纖耦合vs橫向偏移
方向靈敏度
該腳本同樣與先前的腳本十分相似，這裏用戶定義了取向的角度範圍。注意到該腳本隻是在水平方向傾斜了光纖，并不是一個任意的角度。

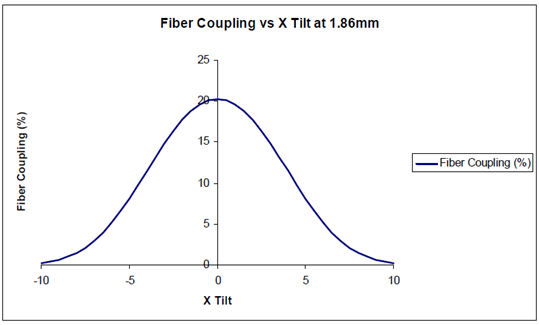

圖13. 在Z=1.86mm位置處：光纖耦合vs水平方向旋轉
結束語
在本文中，FRED展現出了從激光二極管到光纖耦合準确計算的能力。其計算結果與激光二極管生産商提供的耦合信息一緻。FRED的相幹傳輸能力以及高散射相幹的精确定義對于這種類型問題的仿真是很關鍵的。

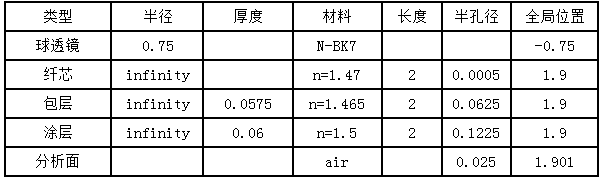

本例系統數據(單位是mm)
|
