無焦望遠鏡系統的優化
時間:2016-05-09 22:17來源:訊技光電作者: 技術部點擊:打印
簡介

本案例演示了如何優化伽利略望遠鏡透鏡間隔達到光線準直的目的。

模型

模型的定義如表1種所示,由半徑、厚度、材料率、半孔徑表面組成。選擇正透鏡第二面到負透鏡的第一面距離為變量。

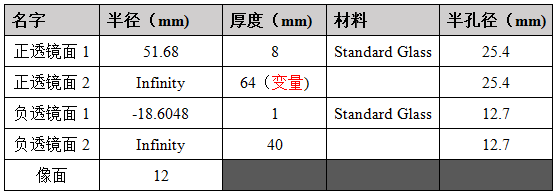

表一:伽利略望遠鏡系統參數

光源

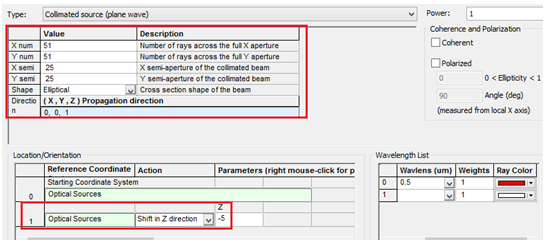

光源我們選擇平行光,光線數51*51,半孔徑25*25,孔徑類型選擇為橢圓,并将光源的位置沿着原點向左(-Z)平移5mm。

優化

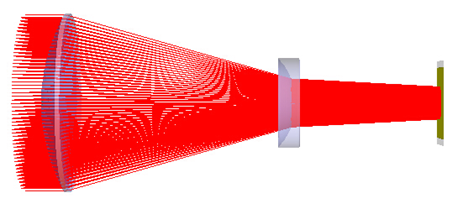

1. 首先執行光線追迹(畫出光線),可以明顯的看到透鏡之間的間距不是最佳的光線準直距離。那我們的目标就是使用FRED 優化器來配置合适的透鏡間隔(通過改變負透鏡的位置)

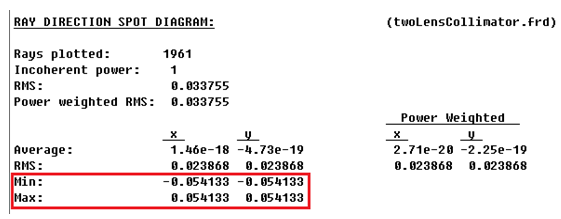

2. 導航到 Analyses > Directional Spot Diagram,計算的統計信息将輸出到輸出窗口,它包含 X, Y的最大值(方向餘弦)。最大值表明光束在方向餘弦空間的包圍的方向餘弦擴散,在X和Y方向的值近似于0.054133。
3. 導航到Optimize>Define/Edit,
a. 變量設定:實體選擇負透鏡,Type選擇:Position/Oriention Parameter,變量範圍為58mm-68mm,Index為1, subindex為0,步長為0.1;
b. 評價函數:類型定義為“Encircled direction spread”,權重為1,目标為0。
c. 選擇 Single Variable minminzation作為優化方法, 并使用“Negative Lens Z-Position”這個變量,收斂标準為:勾選當所有的變量變化小于0.001時
4. 導航到Optimize > Evaluate Once,再此我們可以得到模型的當前狀态,并評估優化器中的評價函數值,在輸出窗口,我們可以看到該評價函數的值(此例隻有一個評價函數)。FRED的評價函數的計算是每個值的平方和,所以輸出值為:0.054133*0.054133=0.00283。

5. 在此,我們走完了優化配置,開始進行優化,導航到Optimize > Optimize,優化過程中,FRED會在不同階段輸出信息。多少信息顯示在報告中由optimization define/edit dialog>Output/Results設置決定。對于本例中的簡單系統,會在很短的時間內收斂,(<20個周期),最後獲得的間隔為59.6mm左右。

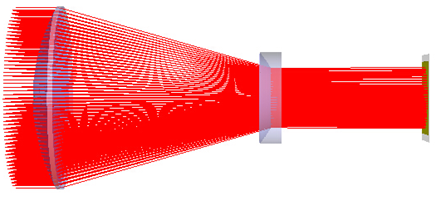

6. 執行光線追迹(畫出光線)來确認輸出光束的準直性。
7. 導航到Analyses > Directional Spot Diagram,如前面的步驟2,來确認包圍圓的最大尺寸已經減小了一個數量級(近似于0.0031568433)。

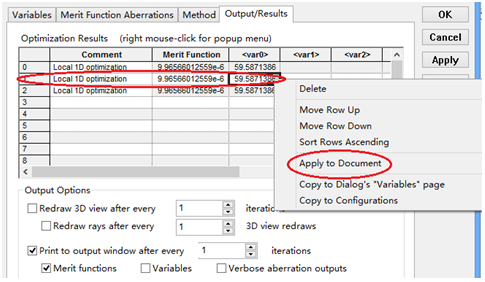

8. 如果回到Optimize > Define/Edit對話框,并移動到Output/Results鍵,你會看到FRED已經存儲了N個優化結果,你可以右擊每行并選擇“Apply to Document”選項來配置模型。這個特性對于設定多個不同設定下運行了多個優化,你想要評估每一個特性。
