簡介
FRED具有通過光學系統來模拟光線偏振的能力。光源可以是随機、圓或線偏振光。能夠過濾或控制偏振的光學組件，如雙折射波片和偏振片，可以準确的進行模拟。FRED中偏振模拟的一些簡單例子包括吸收二向色性和線栅偏振器，方解石半波片和馬耳他十字現象。這些特征的每個都可以應用到更複雜的光學系統，如液晶顯示器（LCD）、幹涉儀以及偏光顯微鏡。
偏振片模型
考慮一個簡單的偏振片系統，包括随機偏振光，接着是虛拟表面、x偏振片和探測表面。相幹光源由在z方向傳播的10 ×10橢圓網格創建。光源的偏振态定義為“偏振”&“随機性”，取決于橢圓率旋轉方向橢圓偏振角。虛拟和探測器表面具有“Absorb”塗層和“Halt All”光線追迹控制的橢圓平面。分析面分配到了每個平面。

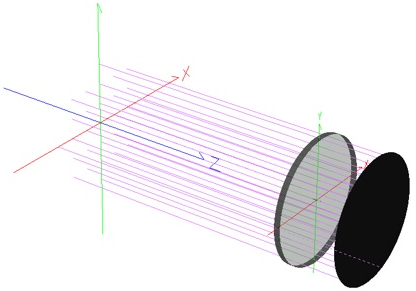

圖1 随機偏振光由x偏振片過濾，由探測器進行收集
有兩種方法來模拟偏振片。最簡單的方法是添加偏振塗層到表面。在FRED文檔的塗層分類中，用戶可以右鍵單擊并選擇Create a New Coating……在下拉菜單中，可以選擇“Polarizer/Waveplate Coating (Jones Matrix)”。對于這個例子，選擇“X Linear Polarizer”選項，并分配到偏振片表面。
一個更為準确的技術是用自定義材料來模拟基于吸收的偏振。在FRED文件的材料分類中，用戶可以右鍵點擊，選擇Create a New Material……在下拉菜單中，選擇“Sampled Birefringent and/or Optically Active Material”。這裏，用戶對每個晶軸定義不同的實數折射率值，并且還可以定義不同的虛數折射率值。對于本例子，晶軸位于本地+X方向（1,0,0）。
一個吸收二向性x偏振片可以用no=1.61、ne=1.65、ko=100、ke=0模拟，一個線栅偏振片可以用no=1、ne=1.001、ko=100、ke=0模拟，虛數折射率代表吸收。在這種情況下，偏振的O光分量（垂直于晶軸）被吸收，隻留下沿着+X晶軸的偏振分量。
偏振點圖
為監測光通過系統的偏振情況，一個分析面可用于産生偏振點圖。運行光線追迹後，用戶可以前往Analysis / Polarization Spot Diagram……對于分析面每個光線的偏振将會标記為具有指示旋向箭頭的橢圓。如果分析面的z軸與光線傳播方向一緻，通過将大拇指對準光線過來的傳播方向并應用右手定則，即可确定旋向。例如，如果光線沿着全局+Z方向傳播，分析面+Z軸指向相同的方向，沿着全局-Z軸對準你的大拇指，運用右手定則來确定光線的旋向。
正如所預期的，來自光源的光線具有随機偏振态（圖2，左）。 追迹從x偏振片到探測器的光線後，産生了一個新的偏振點圖，這可以證實隻有x偏振光分量穿過了偏振片（圖2，右）。
相關的FRED文件可以在這裏下載 知識庫.

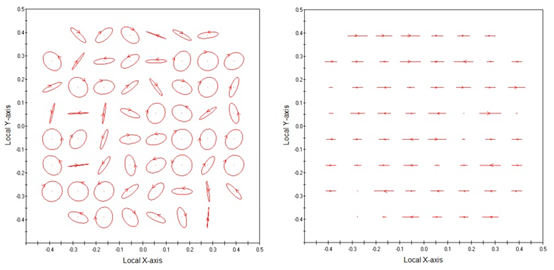

圖2 偏振點圖。左邊：進入x偏振片之前的随機偏振光。右邊：通過偏振片光線的x偏振分量，y偏振分量由偏振片吸收。
在任意偏振入射的條件下，探測器會收集大約50%的入射光功率。
|
