簡介
FRED具備通過光學系統模拟光線偏振的能力。光源可以是随機偏振、圓偏振或線偏振。過濾或控制偏振的光學元件，如雙折射波片和偏振片，可以準确的模拟。FRED偏振模型中一些簡單例子包括吸收二向色性和線栅偏振片，方解石半波片，和馬耳他十字現象。這些特性的每一個都可以應用到更複雜的光學系統中，如液晶顯示（LCDs）、幹涉儀和偏光顯微鏡。
馬耳他十字現象
馬耳他十字是正交放置的線偏振片之間的雙折射材料形成的幹涉圖樣。這種現象可以對在自然界中發現的雙折射樣本進行簡單的識别，如浮遊生物、澱粉粒子和脂肪分子。當局部y偏振光的擴展光束通過兩個正交取向的線偏振片時，馬耳他十字也可以形成。圖1顯示了由FRED構建的這樣一個系統，用來模拟正交線偏振片的輻照度。

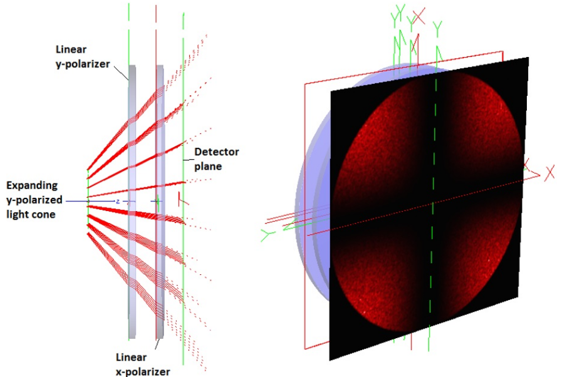

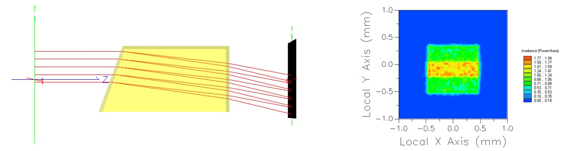

圖1.馬耳他十字。左邊：系統橫截面。右邊：探測器上的輻照度圖樣。
邁克爾遜幹涉儀
FRED可以實現物理光學現象的仿真，如衍射和幹涉。有了這個特性，像高斯激光光束和幹涉儀這樣的組件可以準确的進行模拟，并且并入光學系統中。
FRED模型
在FRED中可以使用相幹光光源模拟幹涉儀。在FRED例子庫文件中的Coherence文件夾能夠找到邁克爾遜幹涉儀。它由相幹平面波光源、分離輸入光束的分束器、平坦的參考反射鏡和測試反射鏡組成。對于這個例子，我們想要定義一個測試反射鏡，它包含一個由澤尼克函數模拟的表面缺陷。
為了增加一個缺陷，需要創建一個澤尼克啞面，且設置為不可追迹——不包含在光線追迹內。然後，在測試鏡反射表面的Modifiers标簽中，在“Apply another surface’s sag as a deformation to this surface”下選擇該虛拟表面。
相幹光光源可以是單色或多色的，總而言之，最大可探測缺陷反比于光源的帶寬。

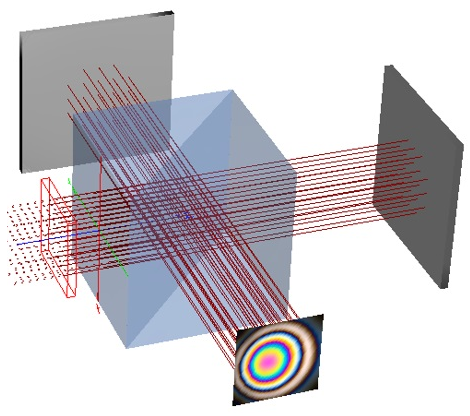

圖1.白光邁克爾遜幹涉儀。“白光”（405-699nm）相幹光光源被立體分光鏡分開。生成的彩色圖中可以看到白色條紋。測試鏡由澤尼克多項式函數修正，其中[6R4-6R2+1]系數為1，[(10R4-12R2+3)Rsin(A)]系數為0.5。
|
