簡介
天文光幹涉儀能夠實現恒星和星系的高角分辨率的測量。首次搭建的天文光幹涉儀分别由菲索（1868）和邁克爾遜（1890）提出。邁克爾遜恒星幹涉儀于1920年成功地測出參宿四的直徑。現如今，恒星幹涉儀可用于前沿研究，如外行星識别和恒星的超高分辨率（4豪弧秒）成像。在本文中，一種經典的邁克遜恒星幹涉儀将會在FRED裏面進行設計和分析。
恒星幹涉儀設計
系統的幾何結構如圖1所示。幹涉儀由四個反射鏡、一對小孔、一個正透鏡和一個探測儀組成。

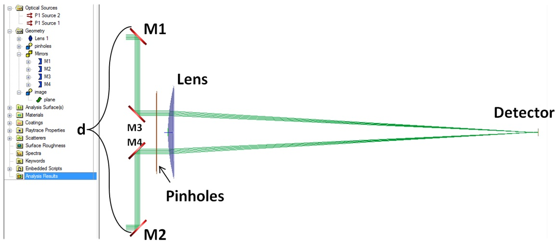

圖1 邁克爾遜恒星幹涉儀的幾何結構。反射鏡M1和M2由可變的距離d分開。另一組反射鏡使光線轉向通過不透明掩膜上的一對小孔上。一個平凸透鏡放置在掩膜的後面，相應的具有吸收的探測器平面放置在透鏡的焦平面處。
考慮恒星的測量。恒星由一個多色光光源模拟，它在一個小的角度範圍內照射幹涉儀，這對應于它的角直徑。正常入射在兩個路徑P1和P2之間沒有光程差。然而，進入到幹涉儀中光線的光程差會随着角度的增大而增大。探測器上生成的幹涉圖樣的一些例子如圖2所示。

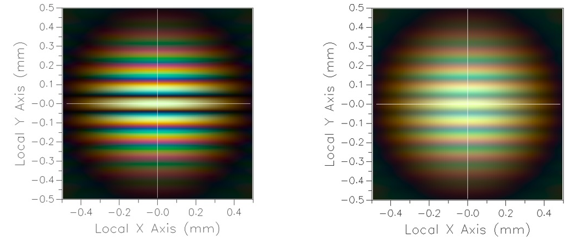

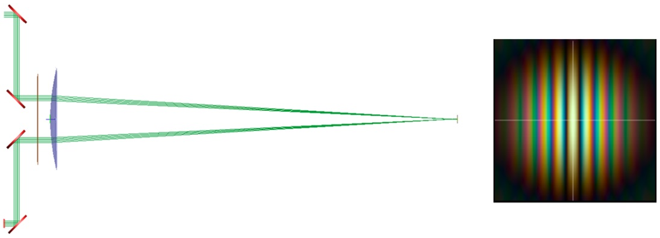

圖2 左：角度範圍為1弧秒的恒星在探測器上的白光幹涉圖樣，白光的中心波長為0.55um，半帶寬為0.1um。幹涉儀的小孔半徑為1mm，反射鏡距離為50mm。右：增加反射鏡間距到100mm的幹涉圖樣，此幹涉圖的能見度降低了。
全局變量的腳本
條紋可見度是光源角度範圍、光譜含量、小孔半徑和兩個外反射鏡（M1和M2）之間的距離d的函數。在實際中，改變反射鏡間距可以獲得預期的未知值：光源的角度範圍。為了觀察幹涉圖樣上這些變量每個的影響，使用FRED內置的BASIC腳本環境，可以寫入帶有全局變量的嵌入式腳本。這些變量如圖3所示。全局變量允許用戶對腳本化FRED模型進行調整，而不需要直接編輯腳本本身。

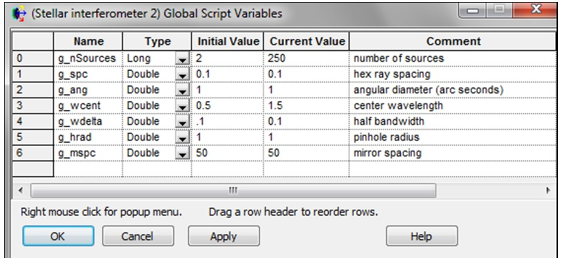

圖3 邁克爾遜恒星幹涉儀的全局腳本變量
嵌入式腳本可以用于産生具有合适波長和角距的光源，來代表恒星對象。實現這個目的的一種方法是産生一對相幹的平面波光源：一個光源就位于M1之前，另一個就位于M2之前。每個光源都有基于光源光譜的合适的波長和相對功率，并且在提供的角度直徑內的任意方向傳播。一旦所有的光源創建好，相幹光線追迹就會執行。在探測器平面上的輻照度和彩色圖會得到計算并顯示出來。為了模拟邁克爾遜恒星幹涉儀的運行，額外的循環可以添加到腳本中，它會在每一步掃描反射鏡間距并計算條紋可見度。條紋可見度的第一個極小值會出現在d=λ0/(2θ)處，其中λ0是恒星（發光）的中心波長，θ是以度為單位的角距。
[1] “Astromomical Interferometer.” Wikipedia. September 16, 2015. Accessed December 15, 2015. https://en.wikipedia.org/wiki/Astronomical_interferometer
[2] “Michelson Stellar Interferometer.” Wikipedia. June 15, 2014. Accessed December 15, 2015. https://en.wikipedia.org/wiki/Michelson_stellar_interferometer.
[3] “Measurement of Stellar Diameters.” Brown, R. H. Annual Review of Astronomy and Astrophysics, vol. 6, p.13. 1968
玻片
簡介
FRED具備通過光學系統模拟光線偏振的能力。光源可以是随機偏振、圓偏振或線偏振。過濾或控制偏振的光學元件，如雙折射波片和偏振片，可以準确的模拟。FRED偏振模型中一些簡單例子包括吸收二向色性和線栅偏振片，方解石半波片，和馬耳他十字現象。這些特性的每一個都可以應用到更複雜的光學系統中，如液晶顯示（LCDs）、幹涉儀和偏光顯微鏡。
波片模型
波片是由尋常光和非尋常光具有不同折射率值的材料制成。取向合适時，波片可以改變光線的一個偏振分量（相對于另一個），從而改變它的偏振态。四分之一波片使線偏振變成圓偏振，反之亦然。半波片使x偏振光變成y偏振光，或者右旋偏振光變成左旋偏振光。
從FRED系統的X偏振片示例開始，波片元件添加到了x偏振片後面（圖1）。模拟一個波片有兩種方法。最簡單的方法是指定一個1/2波片塗層到一個表面上。在FRED文件的Coatings分類下，用戶可以右鍵點擊Create a New Coating….在下拉菜單中，可以選擇“Polarizer/Waveplate Coating (Jones matrix)”。對于這個例子，塗層類型選擇“1/2 wave +45 Fast Axis”。這樣可以保證波片的晶軸相對于x偏振的入射光旋轉45度。

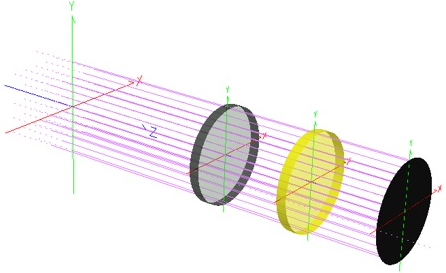

圖1 随機偏振光通過x偏振片過濾。剩餘的光線通過一個+45°1/2波片（黃色），它可以将x偏振光轉換成y偏振光。
模拟波片的一個更加精确的方法是指定一個自定義雙折射材料到一個杆狀元件中。在FRED文件的Material分類中，用戶可以右鍵點擊并選擇Create a New Material….在下拉菜單中，可以選擇“Sampled Birefringent and/or Optically Active Material”。對于這個例子，晶軸偏轉+45°（0.707,0.707,0），然後定義下面的材料特性（基于方解石晶體）：波長=0.59um，no=1.658，ne=1.486，ko=0，ke=0。
作為1/2波片，一定要選擇杆的長度，這樣尋常和非尋常偏振分量可以通過1/2λ的淨值分隔開來。
其中L=杆長，λ是以系統單位表示的光波長，K是一個整數，no和ne是雙折射率的尋常和非尋常分量。通過這個塊狀雙折射材料的光線追迹會将每個光線分成尋常和非尋常分量。作為分析結果，偏振點圖（Polarization Spot Diagram）将會顯示每個單獨的分量（圖2）。
圖2 x偏振光通過一個方解石1/2波片後的偏振點圖。偏振的尋常和非尋常分量繪制成單獨的光線。
為了保證光線确實是y偏振的，在探測器表面顯示了相幹矢量波場（Coherent Vector Wave Field）。選擇右鍵菜單“Show X Component of Field”，然後再次點擊右鍵，選擇“Show Statistics”，可以觀察到x偏振分量上能量的積分。比較X分量和Y分量，可以證實幾乎所有的入射能量都在y偏振分量上。

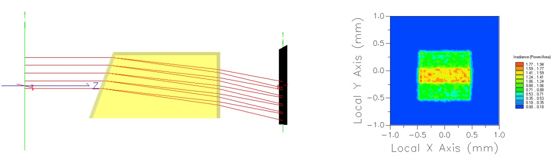

波片的厚度決定了到達探測器x和y偏振光的比值。為了說明這一點，使用3°楔形方解石替代杆狀波片。相幹場的x和y分量如圖3所示。

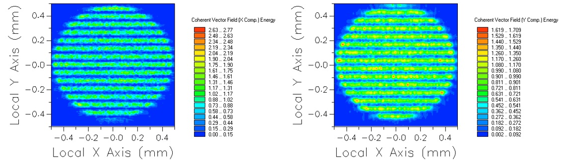

圖3 x偏振光通過具有+45°光軸的楔形方解石晶體後，探測器上相幹矢量場的x和y分量。波片厚度沿着y方向變化，因此在沿着楔形周期性位置處擔當着1/2波片的角色。
|
