FRED中全息元件的建模

簡單2點HOE：

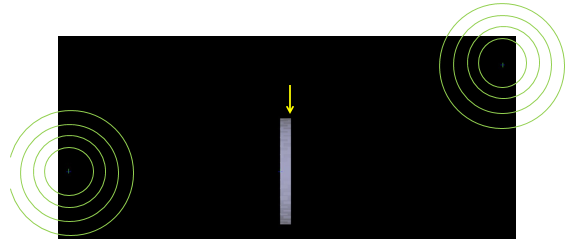

圖1.兩個結構光與全息表面，每個點都會發出一個球面波，在全息表面形成幹涉

指定結構光的位置

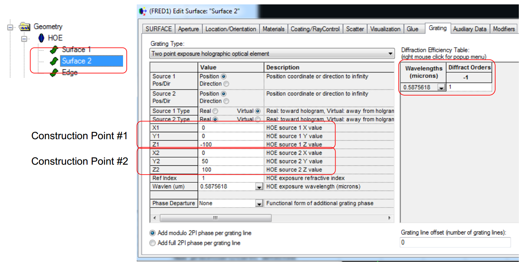

圖2.在表面的局部坐标系中給出的坐标。衍射級數是明确的。

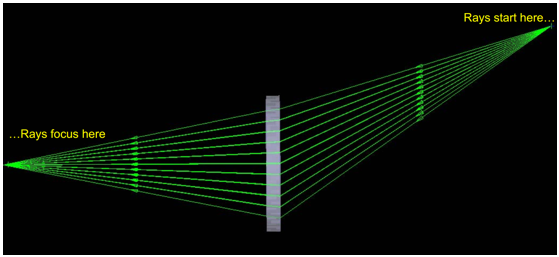

圖3.從結構光1追迹光線

為什麽光線在結構光＃2處不能完美聚焦？因為入射波通過HOE的玻璃厚度是有畸變的。

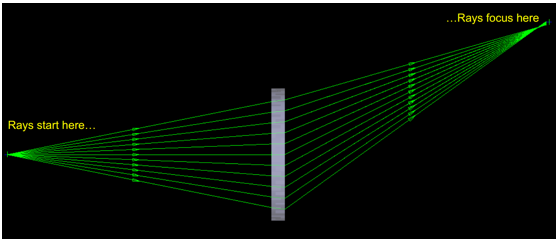

圖4.從結構光#2追迹光線

為什麽光線在結構光＃2處不能完美聚焦？因為入射波通過HOE的玻璃厚度是有畸變的。

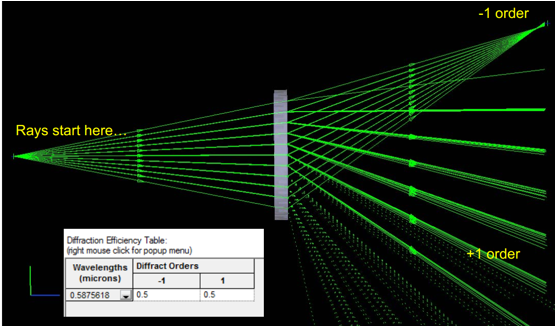

圖5.從結構光#1追迹光線，兩個衍射級次

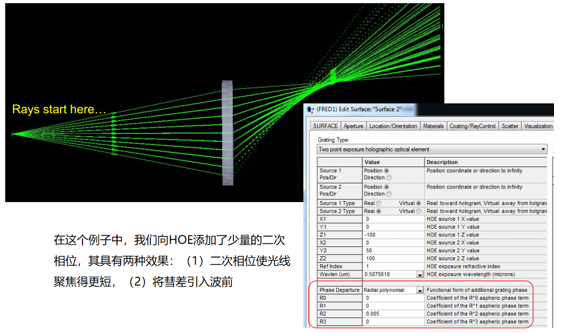

圖6.添加相位

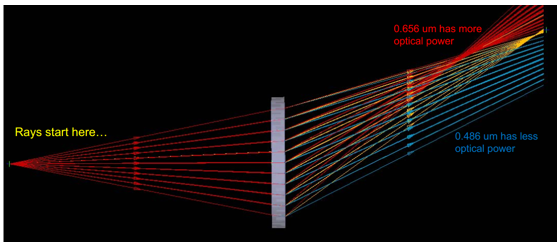

圖7.多色光線追迹

最初的HOE設計波長為0.5876um，作為一個衍射元件，會出現大量的色差。在本例中，光源包含3個波長：0.486、0.587和0.656 um。

 一般來說設計者會在ZEMAX和CODE V中設計HOE的結構
