該例說明在FRED內模拟熒光粉的方法。由與腳本散射模型有關的波長屬性g_w模拟熒光粉特性。根據用戶編制的概率分布程序,該屬性允許個别光線的波長發生變化。改變個别光線的波長是FRED的一個重大特色。甚至,腳本語言還可提供增加波長的操作。FRED允許用戶執行精确的大範圍的彩色模拟;熒光粉模拟隻是其中一個實例。
實例有4部分:
建立問題
添加光源
添加幾何
添加散射模型
運行仿真
建立問題
此次仿真需要0.486 µm的光線入射在一塊塗有若丹明6G染料的薄片上。0.486 µm的光線來自氩離子激光器。
添加光源

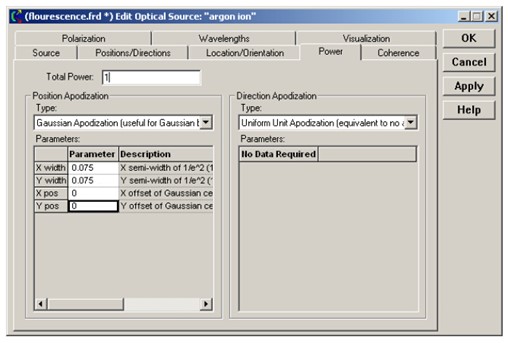

使該光源的高斯寬度為0.075 mm。

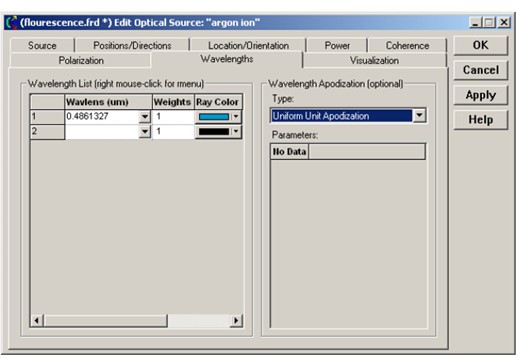

波長為0.486 µm。
添加幾何體

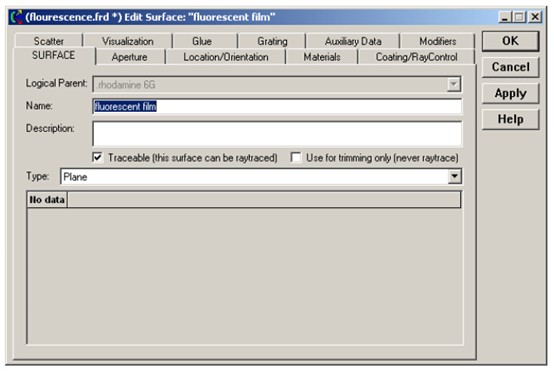

現在,添加一個表示若丹明6G薄膜的平面。

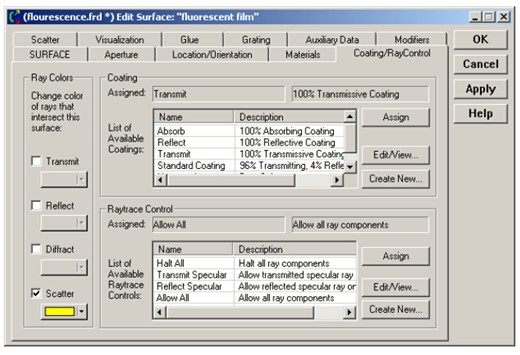

設置鍍膜為“透射”,光線追迹控制為“允許全部”,設置散射光線有不同的顔色。

添加散射模型

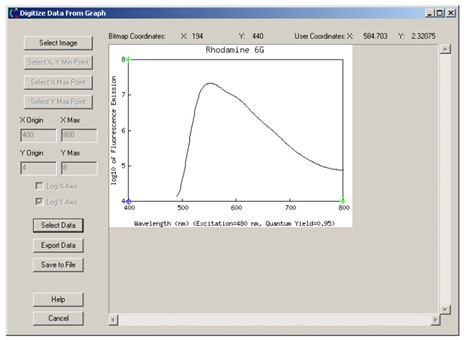

為了完成熒光曲面的定義,若丹明6G的數據必須插入FRED腳本定義的散射模型內。FRED的鍍膜數字轉換器是轉換圖像為數字數據的便利方法。下圖顯示的下載到數字轉換器內的若丹明6G反射光譜的位圖圖像。

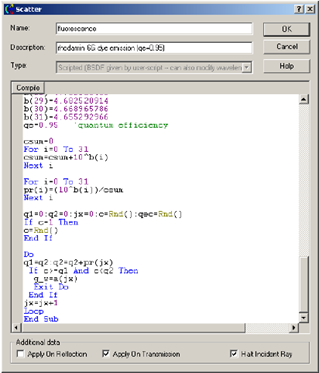

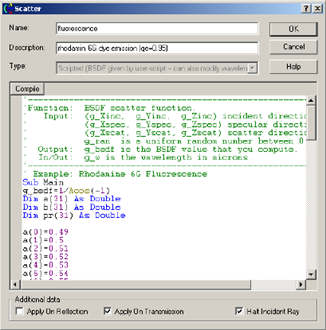

接着,來自數字化文件的數據經過處理,放置在下圖所示的腳本散射模型內:

注意:執行腳本散射模型之前先編譯,建議數據集緊湊放置,以緻其對光線追迹速度的影響達到最小。

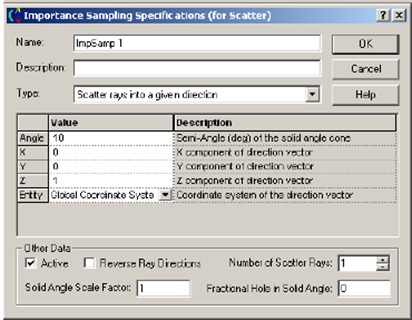

該散射模型分配到薄膜曲面上,散射光線以散射方向射入鏡面周圍的小角內。

也可創建探測面以接收透射的熒光,并添加一個分析面。
運行仿真

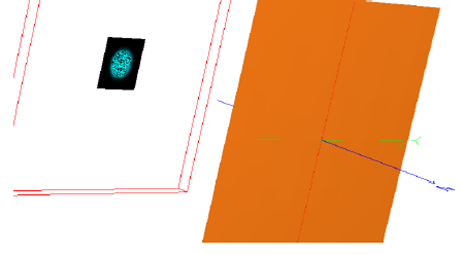

下圖顯示的系統模型的光源是用RGB着色:

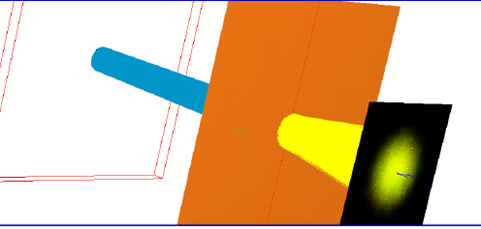

下圖顯示的是一個探測器上的彩色圖像計算,通過圖表視圖的顯示在可視化視圖命令實現。該圖是用RGB表示的熒光光譜,熒光光譜是由數字化數據構成的。任何一個操作過染料激光器的人都可能認出常用激光器的黃色染料

|
