說明
對于簡單導入文檔來說,FRED當前目錄庫中不包含離軸抛物面反射鏡。本文描述了一個實用工具接受由埃德蒙光學目錄庫提供的參數,自動創建相對應的OAP作為一個封閉的幾何結構。在創建過程中,腳本工具使用自定義元件的平移以便原點定位于反鏡鏡面中心。此外,反射鏡面有合适的塗層和光線追迹控制設置。
執行

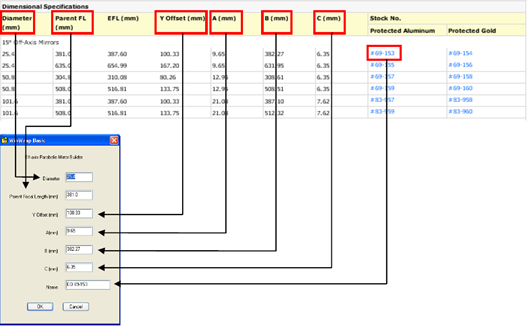

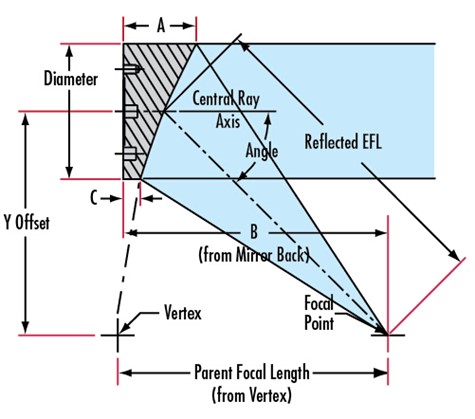

Basic腳本編寫生成的用戶抛物面、邊緣柱面、後表面參數輸入對話框。設置使用的參數化來匹配由埃德蒙光學目錄庫提供的參數。如以下目錄所示,考慮選取15°離軸反射鏡,輸入相應的值到腳本生成對話框中。
默認情況下,腳本使反射鏡面的中心位于原點位置。這個定位可能是也可能不是理想的位置,自定義元素節點應該按照要求可以平移。在本文附帶的*frd文件中OAP“EO 83-973”發生了平移,因此反射鏡面匹配相應的基準抛物線部分。在這個配置中,離軸抛物面的焦點位置與基準抛物面的焦點位置相同。
運行腳本
嵌入式腳本可以通過鼠标右擊名為“createOAP”的腳本并且從列表菜單中選擇“Run an embedded script”。
操作實例

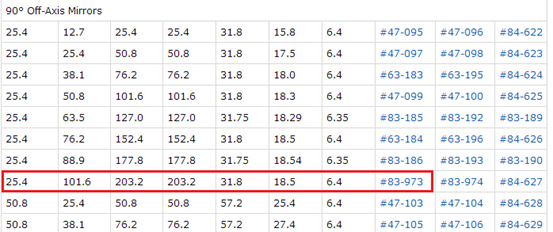

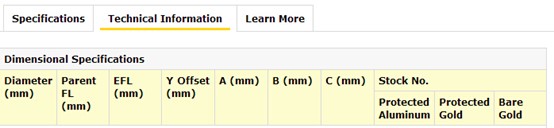

1. 我們首先打開Edmund光學搜索庫存号:83973,我們看以看到相應的數據。

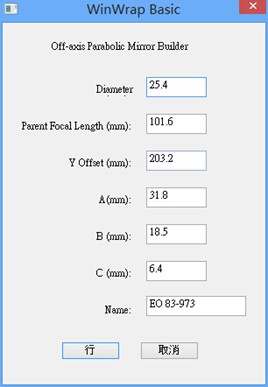

2. 在FRED樹形文件中運行腳本’createOAP”,輸入步驟一紅色方框所示的數值,點擊OK“行”,腳本代碼請見本文的備注。

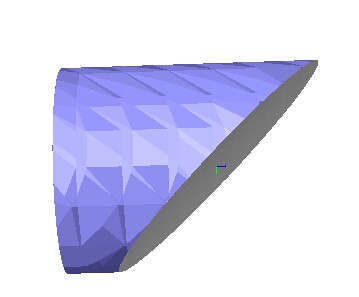

3. 點擊如圖所示紅色圓圈進行可視化視圖,

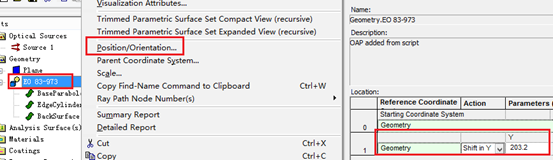

4. 平移操作

将集合元件沿着y軸平移203.2mm.

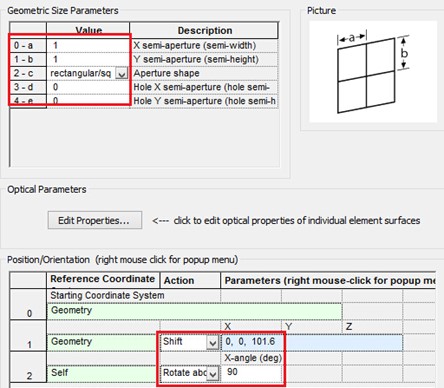

5. 創建探測面

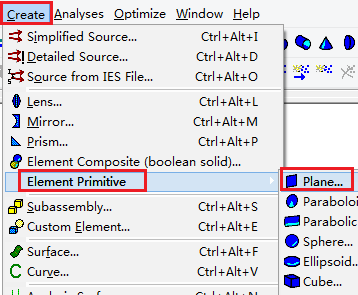

Create/Element primitive/plane

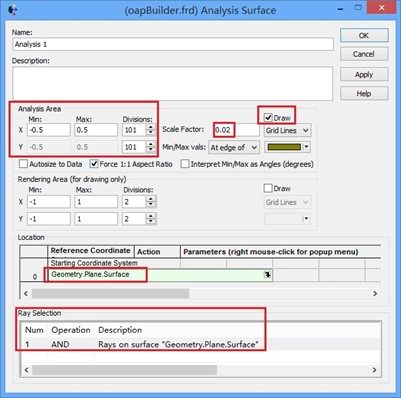

6. 創建分析面
Create/Element primitive/plane

7. 創建相幹、平行光源。

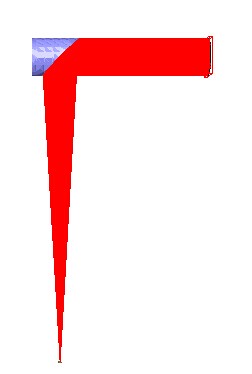

8. 光線追迹

|
